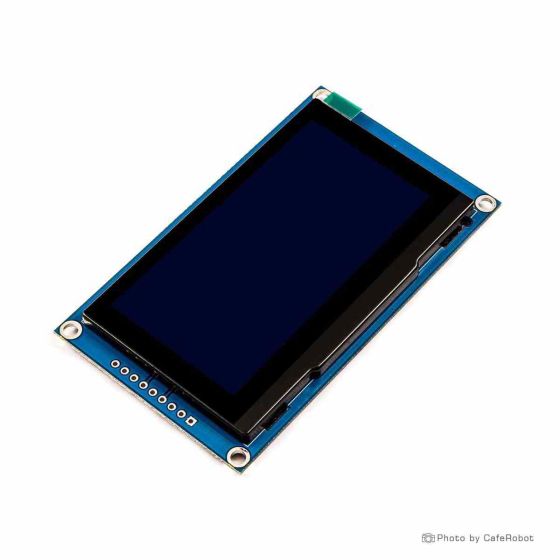

ماژول نمایشگر OLED 2.7 اینچ دارای ارتباط SPI و چیپ درایور SSD1325
توجه : حتما قبل از خرید این موارد را مطالعه بفرمایید:
این نمایشگر ها دارای برد راه انداز می باشند و از این رو نیازی به چاپ PCB نمی باشد.
در عنوان نمایشگر پروتکل ارتباطی یا مخصوص چه میکروکنترلری می باشد مشخص شده است.
درایور نوشته شده در توضیحات یک قطعه خارجی نمی باشد. این درایور قطعه ای می باشد که در لایه های نمایشگر می باشد و چیزی نمی باشد که بتوانید ببینید.
قبل از استفاده حتما دیتاشیت های درایور نمایشگر را مطالعه بفرمایید.
درایور مورد نیاز برای راه اندازی در برد های ESP,STM,Raspberry Pi Pico در نمایشگر های TFT_eSPI TFT و برای نمایشگر های U8g2 OLED می باشد
درایور مورد نیاز برای راه اندازی در برد های Arduino در نمایشگر های LCDWIKI_KBV TFT و برای نمایشگر های U8g2 OLED می باشد
اگر نمایشگر دارای تاچ می باشد. بر اساس نوع تاچ باید کتابخانه مخصوص خودش را بر روی میکرو نصب بنمایید.
تاچ های مقاومتی 4 پایه نیاز دارند (2 عدد دیجیتال و 2 عدد آنالوگ) ، تاچ های خازنی I2C می باشند.
اگر آموزش مربوطه برای نمایشگر وجود داشته باشد حتما آن را مطالعه بفرمایید
نمایشگر OLED 2.7 اینچی SPI با درایور SSD1325 یک نمایشگر تکرنگ با وضوح بالا و کارایی بالا است که به دلیل مصرف کم انرژی و کیفیت بالای تصویر، برای پروژههای مختلف الکترونیکی و نمایش اطلاعات مناسب است. این نمایشگر از رابط 4-wire SPI پشتیبانی میکند که امکان ارتباط سریع با میکروکنترلرها را فراهم میسازد. این نمایشگر دارای تراشه درایور SSD1325 است که قابلیت تنظیم 16 سطح خاکستری را برای نمایش با کیفیت بالا فراهم میکند.
مشخصات فنی ماژول نمایشگر OLED 2.7 اینچ دارای ارتباط SPI و چیپ درایور SSD1325
- نوع نمایشگر: PM OLED Display
- اندازه: 2.7 اینچ
- وضوح تصویر: 128x64 پیکسل
- ولتاژ کاری: 3.3 ولت
- تراشه درایور: SSD1325
- تراشه فونت: GT30L32S4W (پشتیبانی از فونتهای رایج چینی و انگلیسی)
- رنگ نمایش: تکرنگ (سفید/سبز/زرد)
- نوع مقیاس خاکستری: پشتیبانی از تنظیم 16 سطح خاکستری
- ابعاد PCB: 85x50 میلیمتر
- ناحیه نمایش: 61.41x30.69 میلیمتر
- فاصله پیکسل: 0.48x0.48 میلیمتر
- نوع رابط: SPI چهار سیمه
- تعداد پین: 9 پین
- فاصله پینها: 2.54 میلیمتر (هدر تکردیفی)
- دمای کاری: 40- الی 85 درجه سانتیگراد
کاربردهای ماژول نمایشگر OLED 2.7 اینچ دارای ارتباط SPI و چیپ درایور SSD1325
این نمایشگر به دلیل ابعاد مناسب، کیفیت تصویر بالا و ولتاژ کاری پایین برای پروژههای الکترونیکی، نمایشگرهای قابل حمل، تجهیزات پزشکی و سیستمهای صنعتی مناسب است.
| نوع نمایشگر | OLED |
|---|---|
| Display Form Factor | Module (with PCB) |
| اندازه نمایشگر | 2.7 inch |
| Display Size Range | 2 inch to 3.49 inch |
| Display Resolution | 128x64 |
| درایور نمایشگر | SSD1325 |
| رابط نمایشگر | SPI |
| Panel Type | PM OLED |
| Display Color Type | Grayscale |
| Touchscreen Type | None |
| Backlight Type | None |
| Operating Temp (°C) | -40 to 85 |
| Operating Voltage (V) | 3.3V |
| Pins | 9 |
