توجه : استفاده از منبع تغذیه برای روشن کردن ماژول باعث سوختن ماسفت های خروجی می شود. حتما از باتری اسیدی استفاده بنمایید.

ماژول اینورتر DC/AC سینوسی خالص - 500 وات، از 12 ولت به 220 ولت یک اینورتر کارآمد و قابل اعتماد است که برای تبدیل ورودی 12 ولت DC به خروجی 220 ولت AC طراحی شده است. این ماژول یک موج سینوسی خالص تولید می‌کند که باعث می‌شود با دستگاه‌های الکترونیکی حساس سازگاری کامل داشته باشد. با توان پیک 500 وات و توان واقعی 400 وات (350 وات برای کار طولانی‌مدت)، این اینورتر برای کاربردهای مختلف مناسب است. این دستگاه مجهز به ویژگی‌های ایمنی ضروری برای محافظت در برابر اضافه‌ولتاژ و اتصال کوتاه می‌باشد.

مشخصات فنی ماژول اینورتر تمام موج سینوسی DC به AC افزاینده - 500 وات، 12V به 220V

• موج شکل: سینوسی خالص
• ولتاژ ورودی: 12V (10-14V)
• ولتاژ خروجی: 220V
• توان پیک:
  • 500W
  • 1000W

• توان واقعی:

  • 350W
  • 600W

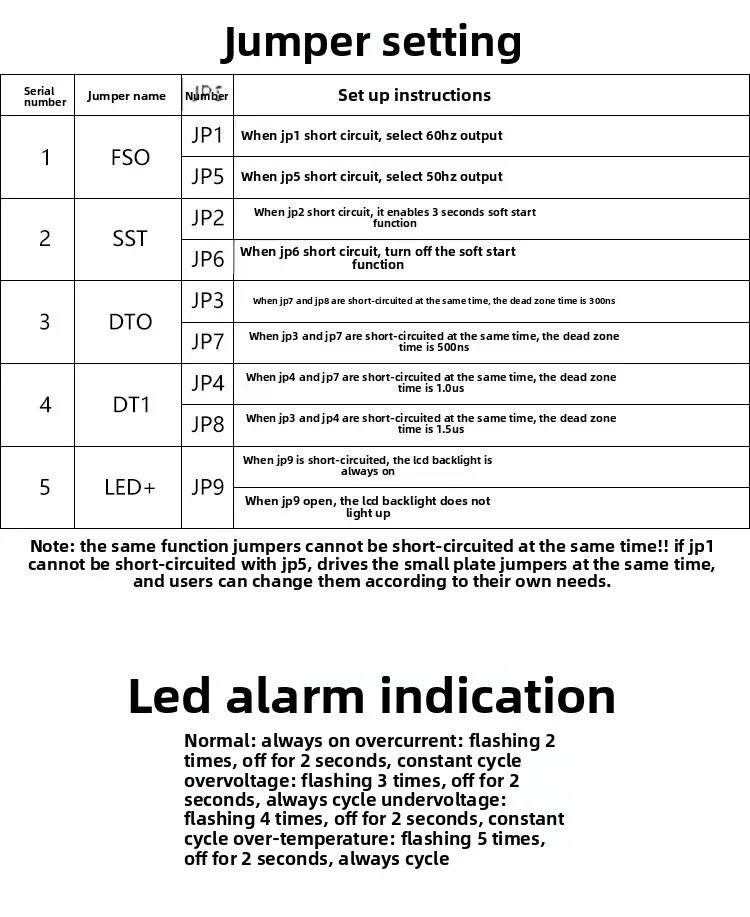

• فرکانس: 50Hz/60Hz (قابل تنظیم)

• ابعاد:

  • 500W : 112x91x43 میلی‌متر
  • 1000W: 132x95x40 میلی‌متر

نکات مهم

1. این اینورتر فقط باید به یک باتری 12 ولتی متصل شود. ولتاژ بیش از 16 ولت باعث آسیب به برد می‌شود.
2. قطبیت درست را رعایت کرده و از سیم‌های مسی چهارخانه استاندارد با طول کمتر از یک متر استفاده کنید.
3. مصرف برق را بر اساس ظرفیت باتری تنظیم کنید.
4. صفحه‌پایه باید با استفاده از ورق‌های پلاستیکی یا فوم عایق‌بندی شود تا از اتصال کوتاه جلوگیری شود.
5. این اینورتر عملکرد شارژر ندارد و نباید به برق شبکه متصل شود.
6. این دستگاه دارای حفاظت در برابر اتصال کوتاه و اضافه‌بار است، اما باید احتیاط‌های اضافی برای جلوگیری از آسیب‌دیدگی انجام شود.

کاربردهای ماژول اینورتر تمام موج سینوسی DC به AC افزاینده

این ماژول اینورتر برای انواع کاربردها مناسب است که نیاز به تبدیل ولتاژ DC به AC دارند. از آن می‌توان در سیستم‌های خورشیدی، تأمین برق اضطراری، دستگاه‌های الکترونیکی حساس و سایر تجهیزات نیازمند ولتاژ AC استفاده کرد.

The DC/AC Pure Sine Wave Inverter Module - 500W, 12V to 220V is an efficient and reliable inverter designed for converting 12V DC input to 220V AC output. This module generates a pure sine wave, ensuring compatibility with sensitive electronic devices. With a peak power of 500W and actual power of 400W, this inverter is suitable for a variety of applications. It is equipped with essential safety features to protect against voltage overload and short circuits.

Specifications of DC/AC Pure Sine Wave Inverter Module - 500W, 12V to 220V:

• Waveform: Pure Sine Wave

• Input Voltage: 12V (10-14V)

• Output Voltage: 220V

• Peak Power:

  • 500W

  • 1000W

• Actual Power:

  • 350W

  • 600W

• Frequency: 50Hz/60Hz

• Dimensions:

  • 500W: 112x91x43mm

  • 1000W: 132x95x40mm

Important Notes:

1. This inverter should only be connected to a 12V battery. Exceeding 16V will damage the board.

2. Ensure correct polarity and use standard 4-square copper wires no longer than 1 meter. Adjust power usage according to battery capacity.

3. The base plate must be insulated using plastic or foam boards to prevent short circuits.

4. This inverter does not have a charging function and should not be connected to the mains.

5. While it has short circuit and overload protection, additional precautions should be taken to prevent damage.
