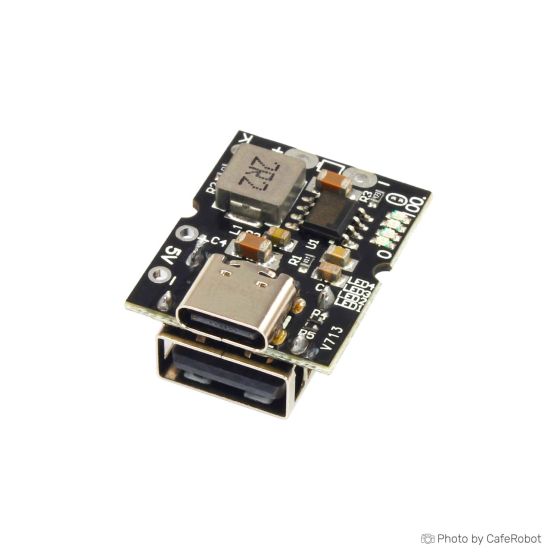

ماژول شارژ/دشارژ باتری لیتیومی با خروجی 5V 2A مناسب ساخت پاور بانک و پورت Type-C
- +25 3 % 112٬500 تومان
- +50 6 % 109٬000 تومان
- +100 9 % 105٬400 تومان
- +300 12 % 101٬900 تومان
- +500 15 % 98٬400 تومان
ماژول شارژ و دشارژ 5 ولت 2 آمپر با پورت Type-C یک راهحل کارآمد برای مدیریت شارژ و دشارژ باتریهای لیتیومی است. این ماژول با پشتیبانی از پورت Type-C و ارائه خروجی تقویت شده 5 ولت با جریان 2 آمپر، مناسب ساخت پاوربانکها و دستگاههایی است که نیاز به تأمین انرژی از طریق باتری دارند. این ماژول بهطور خودکار چرخه شارژ را مدیریت کرده و دارای عملکرد پیششارژ است تا کارکرد بهینه باتریها را تضمین کند.
مشخصات فنی ماژول شارژ/دشارژ باتری لیتیومی با خروجی 5V 2A مناسب ساخت پاور بانک و پورت Type-C
- ولتاژ ورودی: 5 تا 5.5 ولت
- ولتاژ قطع شارژ: (4.2 ولت / 4.35 ولت) ± 0.6%
- جریان شارژ: 2 آمپر ± 5%
- ولتاژ خروجی تقویت: 5 ولت تا 5.15 ولت (شامل جبران خسارت)
- ریپل ولتاژ خروجی تقویت: 100 میلیولت
- جریان خروجی تقویت: 2 آمپر
- بهرهوری تبدیل تقویت: 92.5% (با ورودی 3.6 ولت و خروجی 5 ولت 2 آمپر)
- جریان استاتیک باتری: کمتر از 30 میکروآمپر
- ابعاد: 25x20 میلیمتر
کاربردهای ماژول شارژ/دشارژ باتری لیتیومی با خروجی 5V 2A مناسب ساخت پاور بانک و پورت Type-C
- ساخت پاوربانک
- دستگاههای الکترونیکی که نیاز به شارژ سریع دارند
- پورتهای Type-C در دستگاههای قابل حمل
- مدیریت شارژ باتریهای لیتیومی
- تأمین انرژی برای دستگاههای USB
دیتاشیت ماژول شارژ/دشارژ باتری لیتیومی با خروجی 5V 2A مناسب ساخت پاور بانک و پورت Type-C
The 5V2A Charging and Discharging Integrated Module with Type-C offers efficient battery management for both charging and discharging operations. With a Type-C interface, it supports a 5V boost output with a maximum current of 2A and boasts high conversion efficiency. The module features automatic charging cycle management and pre-charging functions, ensuring reliable performance for various electronic applications.
Specifications of 5V2A Charging and Discharging Integrated Module With Type-C
-
Input Voltage Range: 5 ~ 5.5V
-
Charging Cut-off Voltage: (4.2V / 4.35V) ± 0.6%
-
Charging Current: 2A ± 5%
-
Boost Output Voltage: 5V ~ 5.15V (including loss compensation)
-
Boost Output Voltage Ripple: 100mV
-
Boost Output Current: 2A
-
Boost Conversion Efficiency: 92.5% (with 3.6V input and 5V2A output)
-
Battery Static Current: < 30µA
-
Dimensions: 25x20mm
How to use 5V2A Charging and Discharging Integrated Module With Type-C
-
Power Control:
-
Connect an external key to the K point and the output negative pole to control the power display and 5V output.
-
Short press the key to turn on the power display and 5V output.
-
Two short presses will turn off the power display and 5V output.
-
-
Charging Cycle:
-
The module automatically stops charging when the charging current drops to 100mA.
-
Charging resumes if the battery voltage drops below 4.1V.
-
Pre-charging occurs at 180mA if the battery voltage falls below 2.8V.
-
-
Discharge and Charge:
-
Supports simultaneous discharging while charging the battery.
-

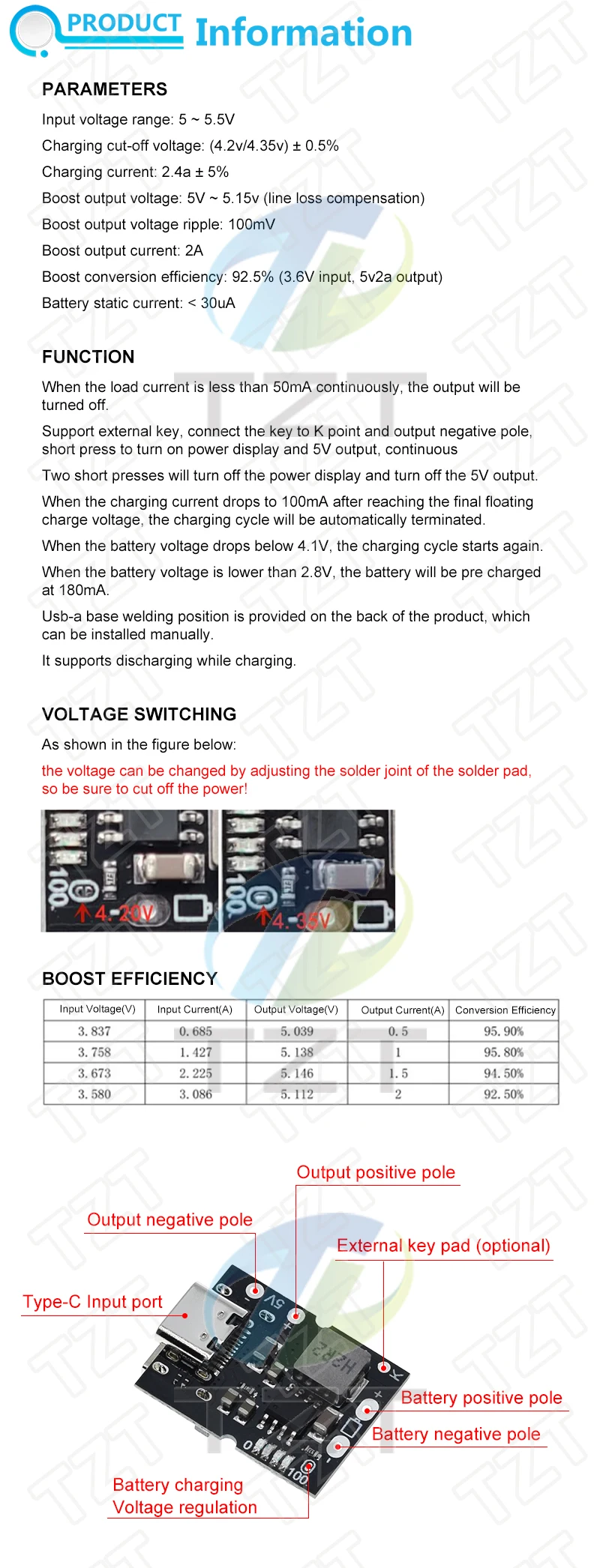

Datasheet of 5V2A Charging and Discharging Integrated Module With Type-C
https://ae01.alicdn.com/kf/He80626b615ea495c805b179d91bff3edl.jpg!
| Function | Power Bank |
|---|---|
| Max Charging Current | 2A ± 5% |
| Cell Count | 1 |
| Input Voltage (V) | 5 to 5.5V |
| Output Voltage (V) | 5V ~ 5.15V (including loss compensation) |
| Output Current (A) | 2A |
| Connector | USB Type-C |
| USB Connector | USB Type-C |
| Protection | Over-discharge Protection,Pre-charging Function,Automatic Charging Cycle Management |
| Compatible With | Lithium batteries |
| Efficiency (%) | 92.5% (with 3.6V input and 5V2A output) |
| Dimensions (mm) | 25x20mm |
| شیوه نصب | Soldering |
