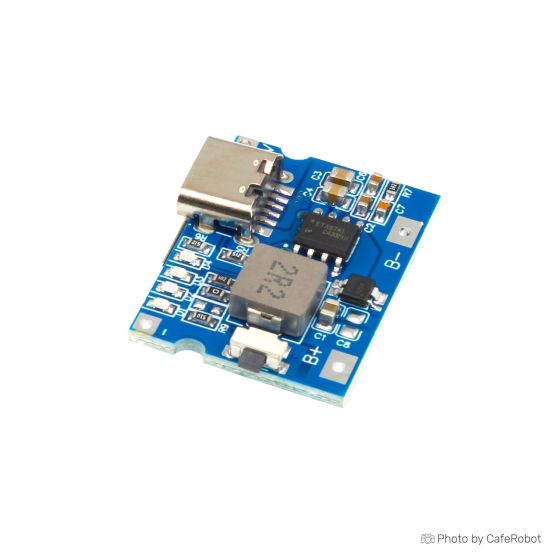

ماژول شارژ/دشارژ باتری لیتیومی با خروجی 5V 2A مناسب ساخت پاور بانک و پورت Type-C , USB
- +25 5 % 86٬680 تومان
- +100 8 % 84٬360 تومان
- +300 10 % 82٬050 تومان
- +500 13 % 79٬740 تومان
- +1000 15 % 77٬430 تومان
این ماژول شارژ/دشارژ باتری لیتیومی با قابلیت ارائه ولتاژ خروجی 5 ولت و جریان 2 آمپر، یک انتخاب عالی برای ساخت پاوربانک و مدیریت باتریهای لیتیومی است. این ماژول از پورت‌های Type-C و USB برای شارژ و دشارژ استفاده می‌کند و به صورت خودکار بین این دو حالت جابجا می‌شود. از ویژگی‌های بارز این ماژول می‌توان به حفاظت در برابر جریان بیش‌ازحد، ولتاژ بالا، اتصال کوتاه و دمای بالا اشاره کرد. این ماژول برای کاربردهای مختلف از جمله شارژ دستگاه‌های قابل حمل و تأمین برق خودرو مناسب است.
مشخصات فنی ماژول شارژ/دشارژ باتری لیتیومی با خروجی 5V 2A
- ولتاژ ورودی: DC4.5V-5.5V (ولتاژ پیشنهادی 5 ولت)
- جریان شارژ: 0-2.1 آمپر
- ولتاژ کامل شارژ: 4.2 ولت ± 1%
- جریان دشارژ: 5 ولت / 2.4 آمپر
- جریان استاتیک دشارژ: 80 میکروآمپر
- بهره‌وری دشارژ: کمتر از 96%
- ولتاژ خروجی: 5 ولت ~ 5.15 ولت
- دمای محیط کاری: -20 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد
- ابعاد: 26x19 میلی‌متر
کاربردهای ماژول شارژ/دشارژ باتری لیتیومی با خروجی 5V 2A
- ساخت پاوربانک‌های سفارشی
- شارژ دستگاه‌های قابل حمل مانند موبایل و تبلت
- تأمین برق تجهیزات کوچک در خودرو
- مدیریت باتریهای لیتیومی در پروژه‌های DIY
راهنمای استفاده از ماژول شارژ/دشارژ باتری لیتیومی با خروجی 5V 2A
- اتصالات اولیه: شارژر را به ماژول متصل کنید و مطمئن شوید که نشانگر LED روشن می‌شود.
- اتصال باتری: از سیم‌های ضخیم با توانایی حمل جریان تا 5 آمپر استفاده کنید. باتری‌ها باید به صورت موازی متصل شوند.
- نگهداری باتری: شرایط باتری را بررسی کرده و در صورت بروز مشکل در شارژ یا دشارژ، آن را تعویض کنید.
- ایمنی: از اتصال معکوس باتری جلوگیری کنید. اطمینان حاصل کنید که قطبیت به درستی رعایت شده است.
اطلاعات بیشتر در مورد ماژول شارژ/دشارژ باتری لیتیومی با خروجی 5V 2A مناسب ساخت پاور بانک و پورت Type-C , USB
The 5V2A Charging and Discharging Integrated Module with Type-C/USB Port offers a versatile solution for battery management. It features a single port for both charging and discharging, automatically switching between modes. The module provides a consistent 5V output even without a load and includes robust protection functions such as over-current, over-voltage, short circuit, and over-temperature. Ideal for various applications including vehicle charging, power supplies, and portable devices.
Specifications of 5V2A Charging and Discharging Integrated Module With Type-C/USB Port
- Input Voltage: DC4.5V-5.5V (DC5V recommended)
- Charging Current: 0-2.1A
- Full Voltage: 4.2V ± 1%
- Discharge Current: 5V / 2.4A
- Static Discharge Current: 80 µA
- Discharge Efficiency: < 96%
- Output Voltage: 5V ~ 5.15V
- Ambient Temperature: -20°C ~ +85°C
- Dimensions: 26x19mm
How to use 5V2A Charging and Discharging Integrated Module With Type-C/USB Port
-
Initial Setup:
- Connect the charging head to the module and verify the LED indicator turns on.
- Ensure proper soldering of the battery connections to avoid insufficient power supply.
-
Battery and Wiring:
- Use thick wires capable of handling up to 5A current. Avoid using twisted wires.
- Batteries must be connected in parallel only. Series connections may damage the module.
-
Battery Care:
- Check the battery's condition. Replace if it cannot hold a charge or causes discharging issues.
- Do not add an additional protective plate to the battery as it may interfere with charging.
-
Safety Precautions:
- Avoid reversing connections to prevent damage to the module and IC. Ensure correct polarity during setup.
