ماژول محافظ شارژ باتری لیتیومی 6 سل 14A

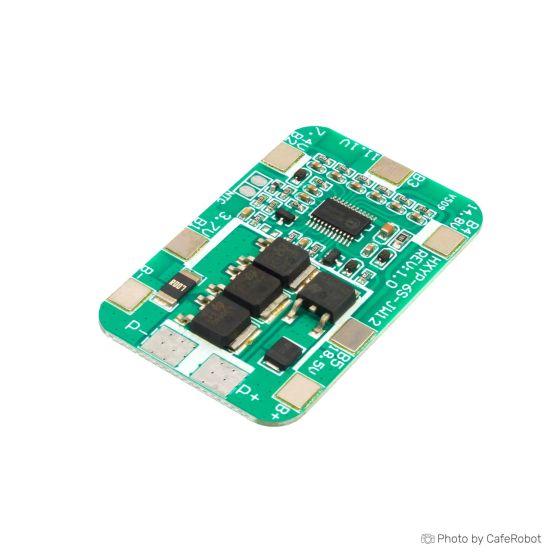

ماژول محافظ شارژ باتری لیتیومی 6 سل 14A برای حفاظت از پک‌های باتری لیتیومی 6 سل طراحی شده است. این ماژول با ارائه حفاظت‌های مختلف از جمله حفاظت در برابر شارژ اضافی، تخلیه اضافی و جریان زیاد، ایمنی و عملکرد بهینه باتری را تضمین می‌کند. این ماژول می‌تواند ولتاژ حداکثر 25.2 ولت را پشتیبانی کرده و جریان تخلیه مداوم 14 آمپر را ارائه دهد، بنابراین برای استفاده در برنامه‌های مختلف با باتری‌های با ظرفیت بالا مانند وسایل نقلیه الکتریکی، ابزارهای برقی و سیستم‌های ذخیره‌سازی انرژی مناسب است.

مشخصات فنی ماژول محافظ شارژ باتری لیتیومی 6 سل 14A

• جریان تخلیه:
  • جریان تخلیه مداوم: 14A
  • جریان تخلیه آنی: 22A
• شارژ:
  • ولتاژ شارژ: شارژر باتری لیتیومی 25.2V
  • جریان شارژ مجدد: 25A (حداکثر)
  • حفاظت از اضافه شارژ
  • ولتاژ تشخیص اضافه شارژ: 4.28 ± 0.05 V
  • تأخیر حفاظت اضافه شارژ: 0.5s
  • ولتاژ آزادسازی اضافه شارژ: 4.08 ± 0.05V
• پایدارسازی سلول:
  • ولتاژ تشخیص پایدارسازی سلول: ندارد
  • ولتاژ آزادسازی پایدارسازی سلول: ندارد
  • جریان پایدارسازی سلول: ندارد
• حفاظت از تخلیه اضافی:
  • ولتاژ تشخیص تخلیه اضافی: 2.55 ± 0.08V
  • تأخیر تشخیص تخلیه اضافی: 0.1s
  • ولتاژ آزادسازی تخلیه اضافی: 2.9 ± 0.1V
• حفاظت از جریان اضافی:
  • ولتاژ تشخیص جریان اضافی: 150mV
  • تأخیر تشخیص جریان اضافی: 10mS
  • جریان حفاظت از جریان اضافی: 75 ± 5A
  • شرایط آزادسازی حفاظت از جریان اضافی: قطع بار
• حفاظت از اتصال کوتاه:
  • شرایط حفاظت از اتصال کوتاه: اتصال کوتاه بار خارجی
  • تأخیر تشخیص اتصال کوتاه: 250μS
  • شرایط آزادسازی حفاظت از اتصال کوتاه: قطع بار
• حفاظت دما:
  • حفاظت دما: ندارد (می‌توان سوئیچ دما اضافه کرد)
• مقاومت داخلی هدایت مدار اصلی: < 20ΜΩ
• مصرف خود:
• • جریان کاری: < 30uA
  • جریان خواب (هنگام تخلیه اضافی): < 20uA
• دمای عملیاتی: -20 تا 80 درجه سانتی‌گراد
• ابعاد: 53.5x35.5x3.6mm

نحوه استفاده از ماژول محافظ شارژ باتری لیتیومی 6 سل 14A

1. ماژول محافظ را مطابق با دیاگرام سیم‌کشی متصل کنید: 0V (B-)، 3.7V (B1)، 7.4V (B2)، 11.1V (B3)، 14.8V (B4)، 18.5V (B5)، 22.2V (B+).
2. پس از اتصال سیم‌ها، ابتدا باید باتری را شارژ کنید تا خروجی فعال شود.
3. هنگامی که 6 سلول باتری به صورت سری متصل می‌شوند، اطمینان حاصل کنید که ولتاژ هر سلول باتری یکسان باشد. در غیر این صورت، باید به‌صورت جداگانه شارژ شوند.
4. این ماژول به‌طور خودکار از باتری شما در برابر وضعیت‌های خطرناک محافظت می‌کند و از آسیب به سیستم جلوگیری می‌کند.

The 6S Lithium Battery Charging Protection Board is designed to provide robust protection for 6-series lithium battery packs. It ensures safe operation by guarding against overcharging, over-discharging, and overcurrent conditions. This board supports a maximum voltage of 25.2V and a continuous discharge current of 14A, making it suitable for various high-capacity battery applications such as electric vehicles, power tools, and backup power systems.

Specifications of 6S Lithium Battery Charging Protection Board -25.2V 14A

• Discharge Current:

  • Continuous discharge current: 14A
  • Instantaneous discharge current: 22A

• Charge:

  • Charging voltage: Lithium battery charger 25.2V
  • Recharging current: 25A (max)

• Overcharge protection

  • Overcharge detection voltage: 4.28 ±0.05 V
  • Overcharge protection delay: 0.5s
  • Overcharge release voltage: 4.08±0.05V

• Cell balancing

  • Cell balance detection voltage: No
  • Cell balancing release voltage: No
  • Cell balancing current: No

• Over discharge protection

  • Over discharge detection voltage: 2.55±0.08V
  • Over discharge detection delay: 0.1S
  • Over-discharge release voltage: 2.9±0.1V

• Over current protection

  • Overcurrent detection voltage: 150mV
  • Overcurrent detection delay: 10mS
  • Over current protection current: 75±5A
  • Overcurrent protection release conditions: disconnect load

• Short circuit protection

  • Short circuit protection conditions: External load short circuit
  • Short circuit detection delay: 250uS
  • Short circuit protection release conditions: disconnect load
• temperature protection: No (Temperature switch can be added)
• Main circuit conduction internal resistance: <20ΜΩ

• Self consumption:

  • Working current: <30uA
  • Sleep current (when current is over-discharged): <20uA
• Operating temperature: -20~80℃
• Dimensions: 53.5x35.5x3.6mm

Notes

• Note 1: Wire according to the diagram: 0V(B-)

  3.7V (B1), 7.4V (B2), 11.1V (B3), 14.8V(B4), 18.5V(B5), 22.2V(B+)

• Note 2: After connecting the cable, you need to charge it first. Only then will there be output.
• Note 3: When connecting 6 of batteries in series, please ensure that the voltage of the each battery cell is the same. If it is different, please charge it separately.
