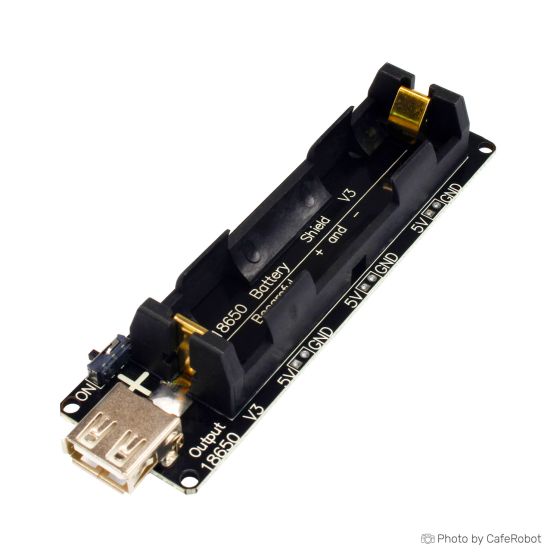

ماژول شارژ / دشارژ باتری لیتیومی 18650 با خروجی 5 ولت USB

[misc-04-032]
4 نفر از خریداران، این کالا را پیشنهاد کرده اند
گارانتی اصالت و سلامت فیزیکی کالا جزئیات
30 هزار تومان تخفیف اولین خرید با کد HELLO (حداقل خرید 300 هزار تومان)
موجودی: موجود نیست
کد انبار
misc-04-032

ماژول شارژ / دشارژ باتری لیتیومی 18650 با خروجی 5 ولت USB یک منبع تغذیه قابل حمل است که دو خروجی ولتاژ 3V/1A و 5V/2A را پشتیبانی می‌کند. این ماژول دارای LED نشانگر است که وضعیت شارژ را نمایش می‌دهد: LED سبز به معنای شارژ کامل و LED قرمز به معنای در حال شارژ بودن است. با IC حفاظت از باتری لیتیوم داخلی، این ماژول از اضافه جریان، اضافه ولتاژ و ولتاژ زیر حفاظت می‌کند. با خروجی 5V و جریان نامی 2.2A، این ماژول می‌تواند حداکثر 3A را پشتیبانی کند (اما از بارگذاری بیش از حد خودداری کنید تا از آسیب به ماژول جلوگیری شود).

نکته: این محصول شامل باتری 18650 نیست.

مشخصات فنی ماژول 2 سل شارژ / دشارژ باتری لیتیومی 18650 با خروجی 5 ولت USB

  • خروجی ولتاژ: 5V
  • جریان خروجی نامی: 2A
  • جریان خروجی حداکثر: 3A (مجموع)
  • خروجی ولتاژ: 3V / 1A و 5V / 2A
  • جریان شارژ MICRO USB: 600mA تا 800mA
  • تعداد باتری‌ها: یک عدد باتری 18650
  • حداقل ولتاژ کاری باتری: 3.2V تا 4.2V
  • ابعاد: 30x105 میلی‌متر
  • نشانگر LED: LED سبز (شارژ کامل) و LED قرمز (در حال شارژ)

نکته کاربردی

قبل از استفاده از این ماژول، باتری‌ها را شارژ و فعال کنید. توجه داشته باشید که نصب باتری‌ها باید به دقت مثبت و منفی تعیین شود؛ زیرا نصب اشتباه ممکن است منجر به سوختن ماژول شود.


Write Your Own Review
تنها کاربرانی که ثبت نام کرده اند می توانند دیدگاه خود را بنویسند. لطفا وارد شوید یا یک حساب کاربری ایجاد کنید
پرسش و پاسخ
سلام من میخواهم یک عدد آرمیچر rs380 با جریان استارت نزدیک به یک آمپر را و جریان دائم کار 300 میلی آمپر را در خروجی ماژول راه بندازم آیا این ماژول توانایی جریان استارت یک آمپر را دارد معمولا این نوع ماژول ها جریان راه اندازی پایین تری نسبت به جریان دائم کار دارند

با سلام. این ماژول تا 2 آمپر می تواند در خروجی بدهد. بنابراین میتوانید از این ماژول برای کار خود استفاده کنید.

اين ماژول قابلیت شارژ باتری و خروجی را به صورت همزمان دارد به بیان دیگر این ماژول مثل ماژول های UPS یا نه ؟ آیا برای شارژ باتری حتما کلید کنار ماژول باید روی off قرار بگیره؟

با سلام این مورد را تست نکردم. اما احتمال زیاد می‌توان همزمان شارژ و دشارژ انجام نمود.

آیا ماژول محافظت اتصال کوتاه، اضافه جریان و تخلیه بیش از حد دارد؟

با سلام بله

سلام؛ با توجه به این که ولتاژ باتری حدود 3.7 تا 4.2 می باشد؛ این ماژول خروجی 5 ولت ثابت دارد؟ (یعنی مدار بوستر هم دارد)؟

با سلام بله

موقع قطع ورودی ماژول سوییچ سریع اتفاق میفته و قطعی برای رسپبری ایجاد نمیکنه؟

با سلام ولتاژ خروجی ماژول از ولتاژ باتری تولید می‌شود و به ورودی ربطی ندارد. ولتاژ ورودی به صورت مستقل عمل شارژ باتری را انجام می‌دهد. بنابراین هنگام قطع ورودی نبایستی مشکل خاصی به وجود آید.

ورودی ماژول رو یک جا تا 8 ولت دی سی و پایین تر 18 ولت دی سی ذکر کردید! آیا با منبع تغذیه ی 12 ولت میشه ورودی ماژول رو برقرار کرد؟

با سلام ولتاژ ورودی بایستی 5 تا 8 ولت باشد.

لحیم کاری پین های خروجی زیر مدار یا یالای مدار درست است ؟ بالا قسمت باتری/ زیر قسمت مدار

با سلام بستگی به کاربردی دارد که از آن استفاده می‌کنید. برای مثال اگر می‌خواهید به کابل نری آن را متصل کنید، بهتر است بالا باشد. ولی اگر می‌خواهید بر روی برد بورد قرار دهید و یا روی PCB بگذارید، بهتر است پین هدر به سمت پایین باشد. ولی در حالت کلی معمولا زیر مدار نصب می‌شوند.
