کنترل دور موتور براشلس 8~24 ولت
توجه : این کنترلر درایور است و درایور نمیباشد.
ماژول کنترلر PWM موتور DC یک ابزار کاربردی برای کنترل سرعت و جهت چرخش موتورهای DC است. این ماژول با ولتاژ کاری بین 8 تا 24 ولت DC تغذیه می‌شود و سیگنال PWM با فرکانس حدود 18 کیلوهرتز (در خروجی 5 ولت) تولید می‌کند که به شما امکان می‌دهد دور موتور را به‌صورت دقیق کنترل نمایید. سیکل کاری این ماژول از 0 تا 100 درصد قابل تنظیم بوده و به کمک آن می‌توان سرعت موتور را در بازه کامل مدیریت کرد. بر روی برد، کلیدهایی برای شروع/توقف و تغییر جهت چرخش وجود دارد. البته لازم به ذکر است که تغییر جهت تنها در صورتی ممکن است که موتور DC مورد استفاده، از این ویژگی پشتیبانی کند. همچنین ماژول دارای چراغ نشانگر وضعیت عملکرد می‌باشد و نصب و راه‌اندازی آن بسیار ساده است. به دلیل ابعاد کوچک و کارایی مناسب، این ماژول گزینه‌ای ایده‌آل برای انواع پروژه‌های رباتیک، اتوماسیون و کنترل دستی سرعت موتور است.
مشخصات فنی درایور موتور براشلس 8~24 ولت
- ولتاژ کاری: 8-24 ولت DC
- ابعاد: 35x40mm
- سیگنال خروجی: 5V PWM
- فرکانس PWM: 18 کیلوهرتز
- دامنه چرخه کاری: 0% - 100%

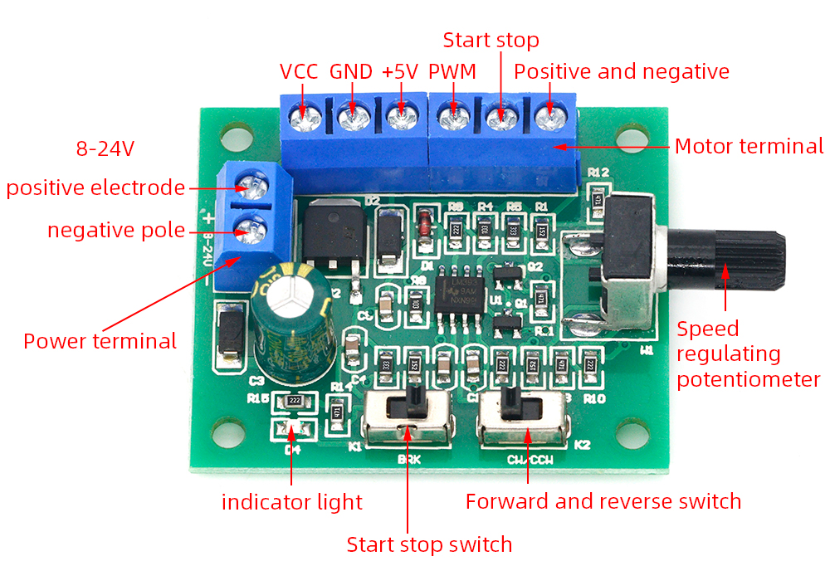

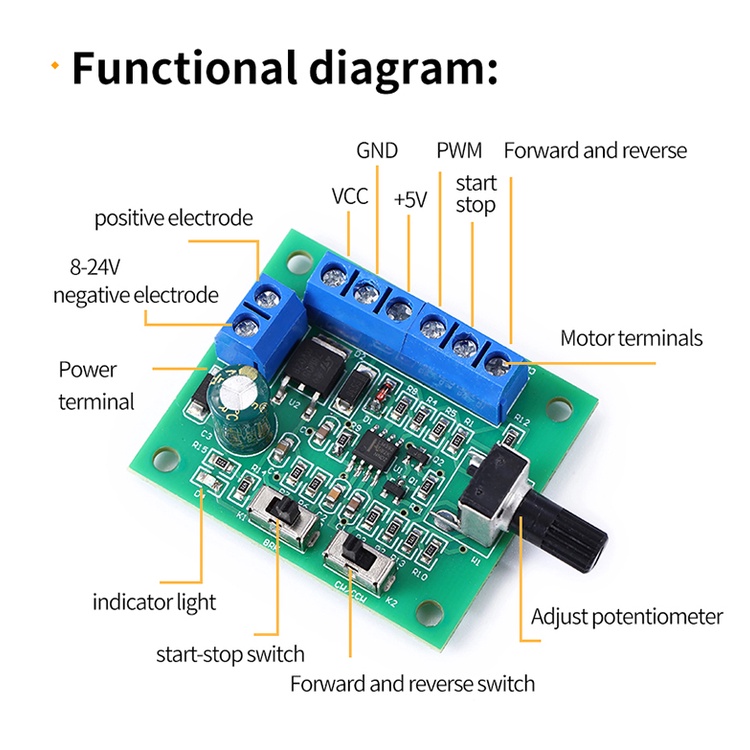

- کلیدهای کنترل: کلید شروع-توقف، کلید جلو-عقب
- سازگاری: مناسب برای موتورهای براشلس با ترمینال‌های درایو و PWM
دیتاشیت
The 8~24V Brushless Motor PWM Speed Regulation Module is a compact and efficient PWM driver for DC brushless motors. It supports motors operating between 8V to 24V DC and allows full speed control from 0% to 100%, as well as direction control (forward and reverse). Ideal for DIY motor control systems.
Specifications of 8~24V Brushless Motor PWM Speed Regulation Module
-
Operating Voltage: 8–24V DC
-
Speed Range: 0–100%
-
PWM Frequency: 2 – 18 kHz
-
CLK Frequency: 60 Hz – 1.4 kHz
-
Direction Control: Forward / Reverse
-
Dimensions: 35x40mm
Development Resources
Datasheet: Not available.
