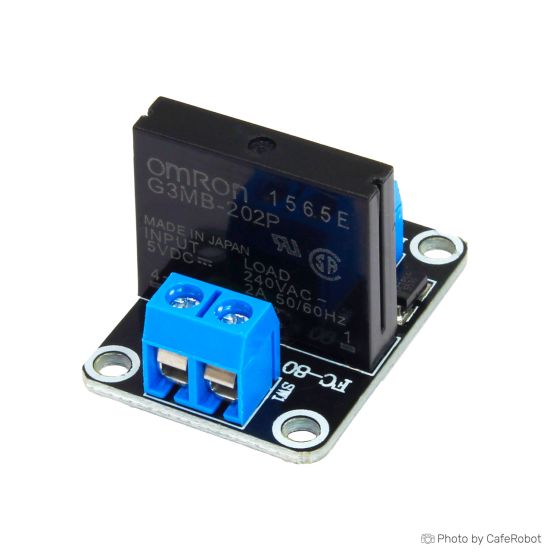

ماژول رله 5 ولت یک کاناله OMRON SSR

موجودی: موجود نیست
کد انبار
REL-01-014

رله ها سوئیچ های الکتریکی هستند. پایه ی کار این قطعات الکترومغناطیس برای سوئیچ کردن بین دو حالت است. در واقع این قطعات با اتصال دو پایه ورودی به بخشی از مدار و اتصال دو سر دیگر به بخش دوم مدار و البته وجود سر سوم به عنوان پایه ی سوئیچ کننده کار میکنند.در رله های با بیش از 5 پایه ممکن است دو سوئیچ و یا بیشتر (به دیتاشیت آن مدل مراجعه کنید.) وجود داشته باشد.البته ساختار های دیگری نیز برای رله ها وجود دارد ولی معمولی ترین ساختار رله مشابه آن چیزیست ک گفته شد. برروی هر رله مقادیرمورد نیاز برای راه اندازی رله نوشته شده است. همچنین ولتاژ های ورودی و خروجی نیز مشخص شده است. رله ها در کل های مختلف و مقادیر کاری متفاوت تولید میشوند که برای اطلاع از مقادیر دقیق آن ها باید به دیتاشیت آن ها مراجعه کرد.

مشخصات فنی ماژول رله 5 ولت یک کاناله OMRON SSR :

  • رله با خروجی 5V 240V
  • ورودی تغذیه : (5V DC (160mA
  • ورودی سیگنال کنترل ولتاژ :
    0-1.5V با وضعیت LOW رله با خاموش شدن
    2.5-5V با وضعیت HIGH رله با روشن شدن
  • ابعاد : 25 *34 * 25 mm
  • وزن خالص : 13g
  • ولتاژ راه اندازی: 0-1.5v
  • خروجی با فیوز مقاومتی  240V 2A
  • ورودی ها :
    DC + : تغذیه مثبت (با ولتاژ تغذیه ی رله)
    DC- : تغذیه منفی
    CH : سیگنال راه ندازی رله در حالت LOW level
Write Your Own Review
تنها کاربرانی که ثبت نام کرده اند می توانند دیدگاه خود را بنویسند. لطفا وارد شوید یا یک حساب کاربری ایجاد کنید
پرسش و پاسخ
سلام اگر این ماژول در هر ثانیه حدودا 5-10 بار سوییچ بشود اسیب میبیند؟ مصرف کننده 220 ولت و جریانی حدود 200 میلی امپر دارد

با سلام
عمر هر رله‌ای در دیتاشیت آن بر اساس تعداد عملکرد باز و بسته شدن آن تعیین میگردد.
دیتاشیت این آی‌سی را می‌توانید از طریق این لینک مطالعه کنید.

سلام ، لود روش انداختم و از رگولاتور 5V به DC+ و CH1 دادم و ground به DC- ، حتی چراغش هم روشن نشد امکان خراب بودنش هست؟ ممنون میشم پاسخ بدید

با سلام بنده یه مورد چک کردم و چراغ آن روشن شد . بایستی دقت داشته باشید که Active Low می‌باشد. یعنی با اتصال پایه تریگر به GND نور LED روشن می‌گردد.

با سلام و احترام اين ماژول براي raspberry مناسب مي باشد ؟ با خروجي ولتاژ پايين آن پاسخگو هست ؟

باسلام بله برای رزبری مناسب می باشد. این رله با ولتاژ تحریک بیشتر از 2.5 فعال می شود و میتواند جریان 5 آمپر تا ولتاژ 240 ولت رو برای شما تامین کند

حقیقت امر اینه که شاتر یک دوربین رو میخام با یه رادیو کنترل، کنترل کنم. ورودیم از ریسیور به رله pwm-5vdc هست خروجی هم dc

باسلام. به دلیل محدودیت در سرعت سوئیچ رله ها، ممکن است به مشکل بخورید.

سلام با این ماژول میشه یه لامپ رو با سیگنال pwm روشن و خاموش کرد؟ در حقیقت میخام با ارسال سیگنال یک مدار رو باز و بسته کنم. آیا امکانش هست؟

باسلام. برای چه موردی نیاز به pwm دارید؟ عملکرد رله مشابه عملکرد یک سوئیچ هست. در نتیجه می توانید از رله ها برای خاموش و روشن کردن لامپ، موتور و ... استفاده کنید.
