مبدل DC/DC سوییچینگ ایزوله مدل B0305S یک مبدل با کارایی بالا و قابلیت ایزولاسیون است که به طور خاص برای تبدیل ولتاژ 3.3 ولت به 5 ولت طراحی شده است. این مبدل قادر است تا 1 وات توان خروجی را فراهم کند و از تکنولوژی سوییچینگ برای افزایش کارایی و کاهش نویز استفاده می‌کند. یکی از ویژگی‌های برجسته این مبدل، ولتاژ ایزولاسیون بالا (1500VDC برای 1 دقیقه) است که برای استفاده در سیستم‌های حساس بسیار مناسب می‌باشد. این مبدل در دماهای مختلف از -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد قابل استفاده است و با داشتن ضریب کارایی بالا (تا 80%)، به طرز مؤثری در مصرف انرژی صرفه‌جویی می‌کند. همچنین این مبدل دارای حفاظت در برابر اتصال کوتاه و به صورت خودکار این وضعیت را بازیابی می‌کند.
مشخصات فنی مبدل DC/DC سوییچینگ ایزوله مدل B0305S
- ولتاژ ورودی: 2.97V تا 3.63V DC
- ولتاژ خروجی: 5V DC
- توان خروجی: 1 وات
- ولتاژ ایزولاسیون: 1500VDC (برای 1 دقیقه)، 3000VDC (برای 1 ثانیه)
- نرخ تنظیم خطی: ±1.2%
- نرخ تنظیم بار (10% تا 100%): 15%
- حفاظت در برابر اتصال کوتاه: 1 ثانیه، بازیابی خودکار
- دمای محیط کاری: -40℃ تا +85℃
- بازده: تا 80%
- پین استاندارد بین‌المللی
- نویز و رفلکتانس پایین (با پهنای باند 20MHz): 50mVp-p (typical)
- MTBF: ≥3.5 میلیون ساعت (3500000 ساعت)
- ابعاد: 30x24x15 میلی‌متر
نحوه استفاده از مبدل DC/DC سوییچینگ ایزوله B0305S
برای استفاده از این مبدل، کافی است ولتاژ ورودی بین 2.97 تا 3.63 ولت DC را به آن اعمال کنید و ولتاژ 5 ولت DC با توان 1 وات دریافت خواهید کرد. این مبدل برای کاربردهایی که نیاز به ایزولاسیون دارند و در شرایط محیطی سخت قرار دارند، مانند دستگاه‌های پزشکی، تجهیزات صنعتی، یا سیستم‌های مخابراتی، بسیار مناسب است.
Specifications:
- Input voltage: 2.97~3.63VDC
- Output voltage: 5.0V
- Output power: 1W
- Isolation voltage 1500VDC/1min, 3000VDC/1s
- Linear adjustment rate: ±1.2%
- Load regulation rate (10%-100%): 15%
- Short circuit protection 1S, automatic recovery
- Working environment temperature: -40℃～+85℃
- Efficiency up to 80%

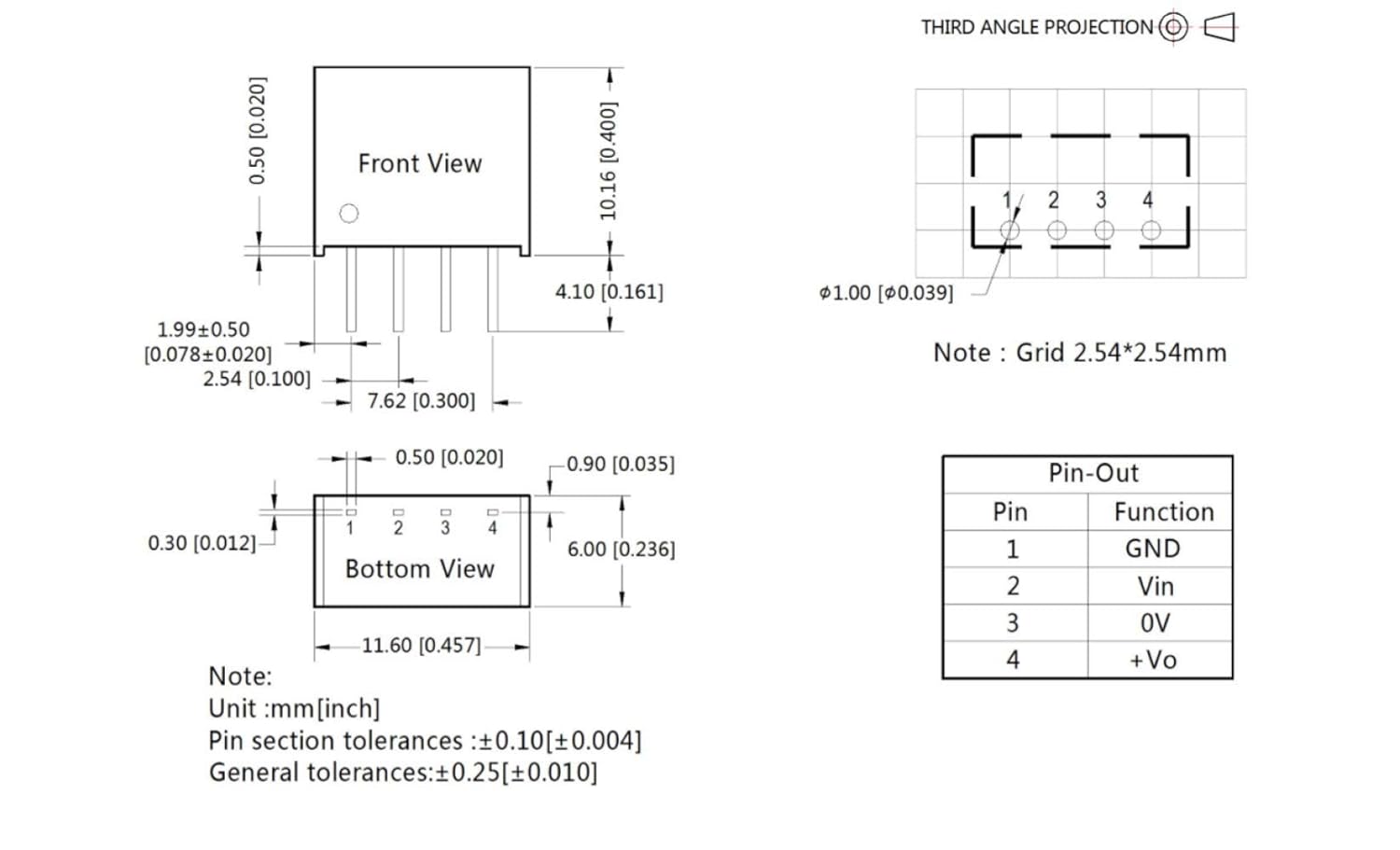

- International standard pin method
- Low ripple/noise (20MH bandwidth): 50mVp-p(typ)
- MTBF≥3.5 million hours (3500000Hrs)
