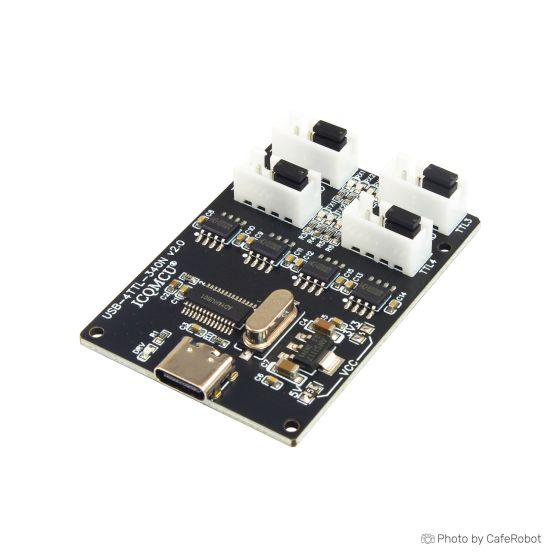

ماژول مبدل USB به TTL 4 کاناله دارای چیپ CH340

ماژول USB به TTL چهار کاناله با چیپ CH340 برای ارتباط سریع و پایدار بین دستگاه‌های مختلف طراحی شده است. این ماژول دارای چهار پورت سریال TTL مستقل و یک رابط Type-C است که اتصال راحت و ایمن را تضمین می‌کند. وجود نشانگرهای LED برای نمایش لحظه‌ای وضعیت انتقال داده‌ها و همچنین تامین ولتاژ 3.3 ولت از طریق رگولاتور داخلی، این ماژول را به گزینه‌ای ایده‌آل برای سیستم‌های نهفته، ثبت داده‌ها و ارتباط با چند دستگاه تبدیل کرده است.

مشخصات فنی ماژول مبدل USB به TTL 4 کاناله دارای چیپ CH340

• چیپ اصلی: CH340
• رابط: Type-C
• تعداد کانال‌ها: 4 پورت سریال TTL مستقل
• ولتاژ کاری: 3.3 ولت (رگولاتور داخلی)
• جریان کاری: تا 400 میلی‌آمپر
• نشانگرهای LED: RXD و TXD برای هر کانال
• نوع کانکتور: کانکتورهای سطح TTL مدل XH-4
• ابعاد: 54x38 میلی‌متر

کاربردهای ماژول مبدل USB به TTL 4 کاناله دارای چیپ CH340

• ارتباط با ماژول‌های سریال مانند GPS و GSM
• توسعه سیستم‌های نهفته (Embedded Systems)
• کنترل و نظارت بر دستگاه‌های خارجی
• پروژه‌های DIY و دانشجویی

نحوه استفاده از ماژول USB به TTL چهار کاناله CH340

1. اتصال ماژول به کامپیوتر: با استفاده از کابل USB Type-C، ماژول را به کامپیوتر متصل کنید. اطمینان حاصل کنید که کابل برای انتقال داده مناسب باشد.
2. اتصال دستگاه‌های سریال: دستگاه‌های TTL سریال خود را به پورت‌های ماژول متصل کنید. هر کانال به صورت مستقل عمل می‌کند و امکان ارتباط همزمان را فراهم می‌سازد.
3. مشاهده نشانگرها: از نشانگرهای RXD و TXD برای بررسی وضعیت انتقال داده‌ها در هر کانال استفاده کنید.
4. تامین توان خارجی: در صورت نیاز به تامین ولتاژ برای دستگاه‌های خارجی، از خروجی 3.3 ولت ماژول استفاده کنید (حداکثر جریان 400 میلی‌آمپر).
5. شروع ارتباط: تنظیمات ارتباط سریال را در کامپیوتر یا دستگاه کنترل‌کننده خود انجام داده و ارتباط سریال را با دستگاه‌های متصل آغاز کنید.

اطلاعات بیشتر در مورد ماژول مبدل USB به TTL 4 کاناله دارای چیپ CH340

لینک سایت سازنده

The CH340 4-Channel USB to TTL Module with Type-C Interface is designed to facilitate high-speed communication across multiple devices. It features four independent TTL serial ports and a Type-C interface for easy and reliable connections. With LED indicators for real-time monitoring and an onboard 3.3V power supply, this module is ideal for embedded systems, data logging, and multi-device communication.

Specifications of CH340 4-Channel USB to TTL Module

• Main Chip: CH340
• Interface: Type-C
• Number of Channels: 4 independent TTL serial ports
• Operation Voltage: 3.3V (onboard regulator)
• Operation Current: Up to 400mA
• LED Indicators: RXD and TXD for each channel
• Connector Type: XH-4 seat TTL level connectors
• Dimensions: 54x38mm

How to use of CH340 4-Channel USB to TTL Module

1. Connect the Module: Plug the module into your computer using a Type-C USB cable. Ensure the cable supports data transfer.
2. Connect Serial Devices: Attach your TTL serial devices to the module using the provided matching cables. Each channel operates independently, allowing for simultaneous communication.
3. Monitor LED Indicators: Observe the RXD and TXD LED indicators to monitor the status of data transmission for each channel.
4. Utilize Power Supply: Use the onboard 3.3V output to power external devices as needed, ensuring the current draw does not exceed 400mA.
5. Initiate Communication: Configure your communication settings on your computer or controlling device to start serial communication with the connected devices.

Datasheet of CH340 4-Channel USB to TTL Module

USB to Serial Port Chip CH340 - NanjingQinhengMicroelectronics
