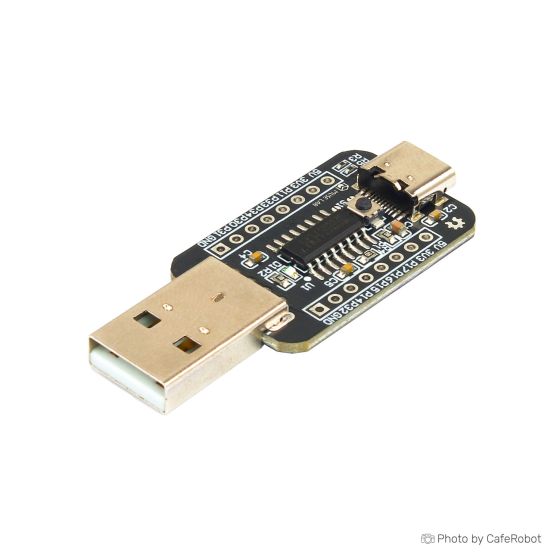

برد توسعه میکروکنترلر CH554G
برد توسعه میکروکنترلر CH554G برد توسعه میکروکنترلر CH554G برد توسعه میکروکنترلر CH554G

برد توسعه میکروکنترلر CH554G

[DEV-06-012]
گارانتی اصالت و سلامت فیزیکی کالا جزئیات
30 هزار تومان تخفیف اولین خرید با کد HELLO (حداقل خرید 300 هزار تومان)
موجودی: موجود نیست
Only %1 left
کد انبار
DEV-06-012
محصولات مرتبط

مشخصات فنی برد توسعه میکروکنترلر CH554G

برد توسعه CH554G یک میکروکنترلر با هسته پیشرفته E8051 است که با مجموعه دستورات MCS51 سازگار می‌باشد. این برد عملکردی بسیار سریع‌تر از نسخه استاندارد MCS51 ارائه می‌دهد و دارای 16KB حافظه Flash، 256 بایت iRAM داخلی و 1KB xRAM با پشتیبانی از DMA است. کنترلر داخلی USB 2.0 این برد از تشخیص USB Type-C پشتیبانی می‌کند که آن را برای کاربردهای مدرن مناسب می‌سازد. همچنین با قابلیت تشخیص کلیدهای لمسی خازنی، ADC، PWM، دو UART و رابط SPI، این برد گزینه‌ای عالی برای پروژه‌های مرتبط با USB، اینترنت اشیا و سیستم‌های کم‌مصرف محسوب می‌شود. این برد با پشتیبانی از ولتاژهای کاری 5V، 3.3V و 2.8V و ادغام قدرتمند با محیط‌های تعبیه‌شده، کاربرد وسیعی دارد.

مشخصات فنی برد توسعه میکروکنترلر CH554G

  • پردازنده: هسته پیشرفته E8051، تا 15 برابر سریع‌تر از MCS51 استاندارد
  • حافظه: 16KB Flash، مقدار 256 بایت iRAM داخلی، 1KB xRAM با پشتیبانی از DMA
  • USB: پشتیبانی از USB 2.0 با سرعت کامل (12Mbps) و سرعت پایین (1.5Mbps)، تشخیص USB Type-C
  • واسط‌ها و محیط‌های جانبی:
    • 3 تایمر/شمارنده، خروجی PWM دوکاناله
    • دو UART و یک رابط SPI با پشتیبانی از FIFO و DMA
    • ADC هشت بیتی چهارکاناله، مقایسه‌کننده ولتاژ
    • سیستم لمسی خازنی شش‌کاناله، پشتیبانی از حداکثر 15 کلید
  • ولتاژ ورودی: پشتیبانی از 5V، 3.3V و 2.8V
  • کلاک: منبع کلاک داخلی 24MHz و PLL، پشتیبانی از کریستال خارجی
  • گزینه‌های ریست: ریست هنگام روشن شدن، نرم‌افزاری، واچ‌داگ و ریست خارجی
  • ابعاد: ---
  • پکیج: TSSOP-20، SOP-16، QNF16، MSOP-10

اطلاعات بیشتر درمورد برد توسعه میکروکنترلر CH554G

دیتاشیت

نرم افزار WCHISPTool

The CH554G MCU Development Board features a high-performance enhanced E8051 core, compatible with the MCS51 instruction set. It delivers superior speed, with most instructions executing 8 to 15 times faster than a standard MCS51. This board includes 16KB of Flash memory, 256 bytes of internal iRAM, and 1KB xRAM with DMA support. The integrated USB 2.0 full-speed controller supports USB Type-C detection, making it suitable for modern applications. With capacitive touch-key detection, ADC, PWM, UARTs, and SPI support, the CH554G is ideal for USB devices, IoT, and low-power projects. Its versatile power options (5V, 3.3V, and 2.8V) and robust peripheral integration ensure compatibility with a wide range of embedded systems.

Specifications of CH554G MCU Dev Board

  • Processor: Enhanced E8051 core, 8–15x faster than standard MCS51
  • Memory: 16KB Flash, 256B iRAM, 1KB xRAM with DMA support
  • USB: USB 2.0 full-speed (12Mbps) and low-speed (1.5Mbps), USB Type-C master/slave detection
  • Peripherals:
    • 3 timers/counters, 2-channel PWM output
    • 2 UARTs, 1 SPI interface with FIFO and DMA support
    • 4-channel 8-bit ADC, voltage comparator
    • 6-channel capacitive touch sensing, up to 15 keys
  • Input voltage: Supports 5V, 3.3V, and 2.8V operation
  • Clock: Built-in 24MHz clock source and PLL, supports external crystal oscillator
  • Reset Options: Power-on, software, watchdog, and external reset
  • Dimensions: ---
  • Package: TSSOP-20, SOP-16, QNF16, MSOP-10

More Information about CH554G MCU Dev Board
