ماژول اینورتر موج سینوسی خالص سه فاز EGS031/032
[BAT-17-004]
گارانتی اصالت و سلامت فیزیکی کالا
جزئیات
30 هزار تومان تخفیف اولین خرید با کد HELLO (حداقل خرید 300 هزار تومان)
موجودی:
کد انبار
BAT-17-004
تامین بصورت سفارشی
این کالا از چرخه تجدید موجودی کافه ربات حذف شده و فقط بصورت پیش سفارش ارائه می‌شود.
محصولات مرتبط

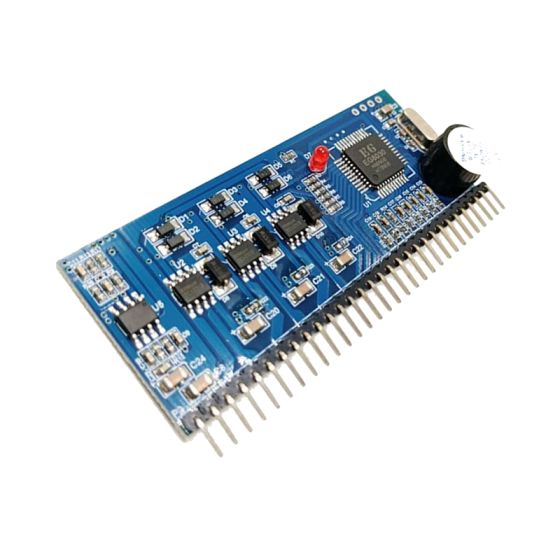

ماژول EGS031/032 یک ماژول درایور اینورتر سه فاز با موج سینوسی خالص است که از چیپ کنترل EG8030 به‌عنوان هسته اصلی استفاده می‌کند. این ماژول برای تبدیل با کارایی بالا طراحی شده است و برای تشکیل یک سیستم اینورتر کامل نیاز به برد تغذیه خارجی و ترانسفورماتور فرکانس قدرت سه فاز دارد. این ماژول در یک نمونه 2000 وات آزمایش شده است و برای تولید مقیاس کوچک و همچنین تولید انبوه با چیپ EG8030، فایل‌های شماتیک و نقشه PCB فراهم شده است.
مشخصات فنی ماژول اینورتر موج سینوسی خالص سه فاز EGS031/032
- چیپ کنترل: EG8030
- ولتاژ ورودی قدرت: 100V حداکثر ولتاژ بوس پل کامل
- ولتاژ ورودی ماژول: 5V، 15V
- توان خروجی: بستگی به برد قدرت دارد (آزمایش شده تا 2000W)
- فرم موج خروجی: موج سینوسی خالص
- مصرف توان استاتیک: 2mA (حمل بار بی‌بار)، 0.7mA (غیرفعال کردن چیپ)
- فرکانس سوئیچینگ: 600kHz (حالت PSM)
- قطعات مورد نیاز: برد تغذیه خارجی، ترانسفورماتور فرکانس قدرت سه فاز
- پشتیبانی از ارتباط: ندارد
- مدولاسیون فرکانس: ندارد
- ابعاد: 100x75x30 mm (تقریبی)
نحوه استفاده از ماژول اینورتر موج سینوسی خالص سه فاز EGS031/032
- مونتاژ قطعات: ماژول درایور EGS031/032 را به برد تغذیه مناسب و ترانسفورماتور فرکانس قدرت سه فاز متصل کنید.
- اتصال قدرت: اطمینان حاصل کنید که ولتاژ بوس پل کامل از 100V بیشتر نشود.
- تولید اولیه: از برد درایور به‌طور مستقیم برای تولید مقیاس کم استفاده کنید.
- تولید مقیاس بزرگ: برای تولید انبوه، چیپ EG8030 را خریداری کرده و از فایل‌های شماتیک و نقشه PCB فراهم شده برای تولید برد درایور به‌طور مستقل استفاده کنید.
- آزمایش: خروجی را با تجهیزات مناسب بررسی کنید تا از تطابق آن با مشخصات موج سینوسی خالص اطمینان حاصل کنید.
The EGS031/032 is a three-phase pure sine wave inverter driver module, leveraging the EG8030 as its core control chip. Designed for high-efficiency conversion, it requires an external power backplane and a three-phase power frequency transformer to form a complete inverter system. Successfully tested on a 2000W prototype, this module is suitable for both low-volume production and scaling up with the EG8030 chip, provided schematic, and PCB drawing files.
Specifications of EGS031/032 Three Phase Pure Sine Wave Inverter Module
- Control Chip: EG8030
- Input Power Voltage: 100V max full-bridge bus voltage
- Module Input Voltage: 5V, 15V
- Output Power: Depends on Power-side board (Successfully tested up to 2000W)
- Output Waveform: Pure Sine Wave
- Static Power Consumption: 2mA (Carrying idler), 0.7mA (Disabling chip)
- Switching Frequency: 600kHz (PSM MODE)
- Required Components: External power backplane, three-phase power frequency transformer
- Communication Support: Not supported
- Frequency Modulation: Not supported
- Dimensions: 100x75x30 mm (approximate)
How to Use EGS031/032 Three Phase Pure Sine Wave Inverter Module
- Component Assembly: Connect the EGS031/032 driver module to an appropriate power backplane and a three-phase power frequency transformer.
- Power Connection: Ensure the full-bridge bus voltage does not exceed 100V.
- Initial Production: Use the driver board directly for low-volume production.
- Scaling Production: For larger volumes, purchase the EG8030 chip and utilize the provided schematic and PCB files to produce the driver board independently.
- Testing: Verify the output with suitable equipment to ensure it meets the desired pure sine wave specifications.
