ماژول ESP32-CAM Plus بدون دوربین

توجه : همراه این محصول دوربین OV5640 ارسال نمیشود.

توجه : با توجه به تست هایی که انجام شده است این ماژول با دوربین های OV2640 به درستی کار میکنند ولی با دوربین های OV5460 به درستی کار نمیکند (نیازمند تغییر در کد)

توجه : حتما از کدی که در ادامه آمده است برای پروگرام این برد استفاده بنمایید.

ماژول ESP32-CAM Plus بدون دوربین یک برد توسعه قدرتمند و چندمنظوره است که برای پردازش تصویر پیشرفته و ارتباطات بی‌سیم طراحی شده است. این برد از پردازنده دو هسته‌ای Xtensa® 32-bit LX6 با فرکانس 240MHz بهره می‌برد و قادر است تا 600 MIPS قدرت پردازشی ارائه دهد. همچنین، این ماژول امکان را می‌دهد که به راحتی به داده‌های تصویری در زمان واقعی دسترسی پیدا کند. با پشتیبانی از ارتباطات وای‌فای و بلوتوث، این برد برای کاربردهای اینترنت اشیا (IoT) ایده‌آل است و می‌تواند در دوربین‌های امنیتی، دستگاه‌های خانه هوشمند و انتقال ویدیو بی‌سیم استفاده شود.

مشخصات فنی ماژول ESP32-CAM Plus بدون دوربین

• فرکانس پردازنده: 240MHz (WiFi/BT)
• حجم حافظه فلش: 4MB (32Mb)
• PSRAM: فعال
• حداکثر وضوح تصویر: 2592(H) x 1944(V)
• نوع فوکوس: فوکوس ثابت / فوکوس خودکار (قابل انتخاب)
• اندازه برد: 62mm x 9.0mm x 6.4mm
• رابط: Type-C
• زاویه دید (FOV): 66 درجه
• فیلتر IR: 650±10nm
• دمای عملکرد: 0°C تا 60°C
• دمای ذخیره‌سازی: 0°C تا 60°C
• ارتباط بی‌سیم: WiFi 2.4G 802.11 b/g/n، بلوتوث v4.2
• پشتیبانی از سیستم‌عامل‌ها: ویندوز XP/Vista/7/8، لینوکس با UVC، macOS X 10.4.8 یا بالاتر، اندروید 4.0 یا بالاتر با UVC
• ابعاد: 62mm x 9.0mm x 6.4mm

نحوه استفاده از ماژول ESP32-CAM Plus بدون دوربین

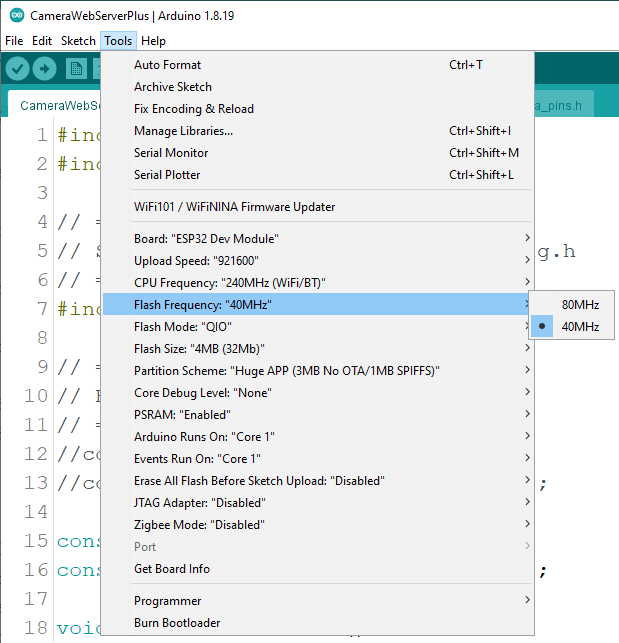

تنظیمات برنامه Arduino IDE خود را به صورت زیر قرار بدهید.

در صورتی که پس از آپلود به لوپ ارور برخوردید فرکانس فلش را بین 80 و 40 مگ تغییر بدهید.

لینک دانلود کد مخصوص این برد

لینک دانلود کد مخصوص بردی که مشکل خواندن دوربین 5 مگ را دارد.

1. برد را به کامپیوتر یا منبع تغذیه خود با استفاده از کابل USB Type-C وصل کنید.
2. چراغ وضعیت قرمز رنگ روشن می‌شود که نشان‌دهنده‌ی روشن بودن برد است.
3. در کامپیوتر یا دستگاه موبایل خود، شبکه WiFi با نام "ESP32_CAM" را جستجو کرده و به آن متصل شوید.
4. پس از اتصال، آدرس IP 192.168.4.1 را در مرورگر وب وارد کنید تا به فید ویدیویی دوربین در زمان واقعی دسترسی پیدا کنید.
5. از رابط کاربری برای تنظیمات و نظارت بر جریان ویدیو استفاده کنید.

بدون استفاده از کد پیشفرض

برای اینکه بتوانید از کد نوشته شده برای ESP32-CAM برای این محصول نیز استفاده کنید، باید تنظیمات توضیح داده شده توسط تیم فنی کافه ربات در بخش انجمن را اعمال کنید.

The ESP32-CAM Plus Development Board with OV5640 Camera is a powerful and versatile development board designed for advanced image processing and wireless communication. Powered by an Xtensa® 32-bit LX6 dual-core processor, it supports up to 600 MIPS computing power and integrates a 5MP OV5640 camera. Ideal for IoT applications, it features WiFi and Bluetooth connectivity, supports multiple operating systems, and offers real-time camera access via a web interface. This board is perfect for security cameras, smart home devices, and wireless video transmission.

Specifications of ESP32-CAM Plus Development Board With OV5640 Camera

• CPU Frequency: 240MHz (WiFi/BT)

• Flash Size: 4MB (32Mb)

• PSRAM: Enabled

• Max. Resolution: 2592(H) x 1944(V)

• Focusing Type: Fixed Focus/Auto Focus (selectable)

• Board Size: 62mm x 9.0mm x 6.4mm

• Interface: Type-C

• Field of View (FOV): 66 Degrees

• IR Filter: 650±10nm

• Operating Temperature: 0°C to 60°C

• Storage Temperature: 0°C to 60°C

• Wireless Communication: WiFi 2.4G 802.11 b/g/n, Bluetooth v4.2

• Power Supply: ---

• Connector: ---

• Operating System Support: Windows XP/Vista/7/8, Linux with UVC, macOS X 10.4.8 or later, Android 4.0 or above with UVC

• Dimensions: 62mm x 9.0mm x 6.4mm

How to use ESP32-CAM Plus Development Board With OV5640 Camera

1. Connect the board to your computer or power source using a USB Type-C cable.

2. The red LED status light will turn on, indicating that the board is powered.

3. On your computer or mobile device, search for the WiFi network named "ESP32_CAM" and connect to it.

4. Once connected, open a web browser and enter the IP address 192.168.4.1 to access the camera's video feed in real-time.

5. Use the interface to adjust settings and monitor the video stream.
