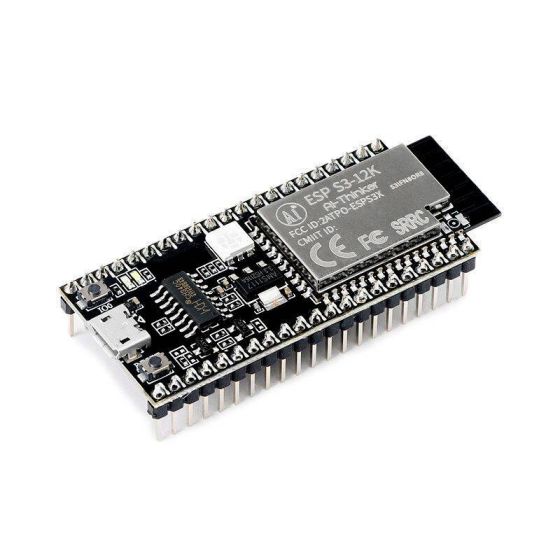

برد توسعه ESP-S3-12K دارای بلوتوث و هسته وای فای ESP32-S3 تولید Ai Thinker
ارائه این کالا توسط کافه ربات متوقف شده و این صفحه صرفا جهت دسترسی علاقه‌مندان به اطلاعات آن نگهداری می شود.
برد توسعه ESP-S3-12K-Kit یکی از بردهای اصلی بر پایه ماژول ESP-S3-12K شرکت Ai Thinker است که با طراحی مشابه بردهای NodeMCU ساخته شده است. تمامی پایه‌های ورودی/خروجی این ماژول به هدرهای ۲.۵۴ میلی‌متری منتقل شده‌اند تا امکان استفاده آسان روی برد بورد فراهم باشد. این برد برای توسعه‌دهندگان امکان اتصال راحت قطعات جانبی را فراهم می‌کند.
چیپ اصلی این برد ESP32-S3 با دو هسته LX7 و فرکانس کاری تا ۲۴۰ مگاهرتز است که دارای عملکرد بسیار خوب در مصرف کم و قدرت بالا در شبکه بی‌سیم WiFi و بلوتوث نسخه ۵ می‌باشد. این ماژول دارای ۸ مگابایت حافظه فلش و ۸ مگابایت PSRAM است و از امکانات پیشرفته‌ای مثل قابلیت به‌روزرسانی از طریق پورت سریال یا از راه دور (FOTA)، پشتیبانی از سیستم‌عامل‌های ویندوز و لینوکس، و پشتیبانی از انواع رابط‌ها مثل UART، GPIO، PWM، SPI، I2C و ... برخوردار است.
ویژگی‌های کلیدی برد توسعه ESP-S3-12K با چیپ ESP32-S3
- پشتیبانی از وای‌فای 802.11b/g/n و بلوتوث BLE نسخه 5.0
- پردازنده دو هسته‌ای با فرکانس ۲۴۰ مگاهرتز
- دارای ۸ مگابایت فلش و ۸ مگابایت PSRAM
- پشتیبانی از رابط‌های متعدد: UART، SPI، I2C، PWM و ...
- قابلیت توسعه و برنامه‌نویسی با محیط ویندوز و لینوکس
مشخصات فنی برد توسعه ESP-S3-12K با چیپ ESP32-S3
- ولتاژ ورودی: 5 ولت
- جریان مورد نیاز: بیش از 500 میلی‌آمپر
- تعداد پین‌های GPIO: تعداد 37 پایه ورودی/خروجی
- نوع بلوتوث: بلوتوث کم‌مصرف BLE نسخه 5.0
- حافظه فلش: 8 مگابایت
- حافظه PSRAM: 8 مگابایت
- پردازنده: دو هسته‌ای LX7 با فرکانس 240MHz
- پروتکل‌های پشتیبانی‌شده: WiFi 802.11b/g/n و BLE 5.0
- رابط‌ها: UART، SPI، I2C، PWM، GPIO، ADC، I2S و دیگر پورت‌ها
- دمای کاری: بین -40 تا 85 درجه سانتی‌گراد
- ابعاد: 58.5x25.5mm
- پکیج: DIP-42 با فاصله پایه 2.54mm
اطلاعات بیشتر درمورد برد توسعه ESP-S3-12K با چیپ ESP32-S3
The ESP-S3-12K-Kit development board is based on the ESP-S3-12K module from Ai Thinker. It follows the classic NodeMCU design and exposes all I/O pins to standard 2.54mm headers, making it very convenient for prototyping with breadboards. This board is designed for developers who want flexible and easy access to peripherals.
At its core is the ESP32-S3 chip, a powerful and efficient dual-core LX7 processor running up to 240MHz. The chip supports both WiFi (802.11b/g/n) and Bluetooth 5.0 Low Energy (BLE). It also includes 8MB of Flash memory and 8MB of PSRAM, making it suitable for advanced applications. The board supports various development interfaces and features like UART, GPIO, SPI, I2C, PWM, and more. It can be updated via serial or over-the-air (FOTA), and supports both Windows and Linux development environments.
Key Features of ESP-S3-12K Development Board with ESP32-S3
- Supports WiFi 802.11b/g/n and Bluetooth 5.0 BLE
- Dual-core processor with up to 240MHz frequency
- Comes with 8MB Flash and 8MB PSRAM
- Multiple interfaces: UART, SPI, I2C, PWM, and more
- Development supported on Windows and Linux environments
Specifications of ESP-S3-12K Development Board with ESP32-S3
- Input voltage: 5V
- Required current: More than 500mA
- Number of GPIOs: 37 I/O pins
- Bluetooth type: BLE 5.0 (Low Energy only)
- Flash memory: 8MB
- PSRAM: 8MB
- Processor: Dual-core LX7 up to 240MHz
- Supported protocols: WiFi 802.11b/g/n and BLE 5.0
- Interfaces: UART, SPI, I2C, PWM, GPIO, ADC, I2S, and others
- Operating temperature: -40°C to 85°C
- Dimensions: 58.5x25.5mm
- Package: DIP-42 with 2.54mm pin pitch
