برد توسعه ESP32-S3-WROOM-1 دارای هسته وای فای ESP32

[COM-03-090]
15 نفر از خریداران، این کالا را پیشنهاد کرده اند
قیمت های پلکانی:
  • +25 4 % ‎473,000 تومان
  • +50 6 % ‎463,500 تومان
  • +100 8 % ‎454,000 تومان
  • +300 10 % ‎444,600 تومان
  • +500 12 % ‎435,100 تومان
گارانتی اصالت و سلامت فیزیکی کالا جزئیات
موجودی: 39 عدد
کد انبار
COM-03-090
ارسال با پست پیشتاز اگر تا دیگر خرید کنید. رایگان برای ۱+ میلیون تومان
با پیک فوری اگر تا دیگر خرید کنید. ویژه تهران
سایر روش ها
‎492,000 تومان

برد توسعه ESP32-S3 WROOM-1 یک ماژول چندمنظوره با پشتیبانی از Wi-Fi و بلوتوث® LE است که با استفاده از ماژول اصلی ESP32-S3-WROOM-1-N8R2 ساخته شده است. این ماژول دارای 8 مگابایت حافظه فلش و 2 مگابایت PSRAM بوده و به طور کامل از قابلیت‌های وای‌فای و بلوتوث LE بهره می‌برد. اکثر پین‌های I/O این ماژول بر روی هدرهای پین‌های دو طرف برد قرار گرفته‌اند که امکان اتصال آسان با سیم‌های جامپر یا قرار دادن ماژول بر روی بُرد بورد را فراهم می‌کند. این برد دارای پردازنده دو هسته‌ای XTensa LX7 با فرکانس 240 مگاهرتز است و از شبکه‌های Wi-Fi 802.11 b/g/n و بلوتوث 5 پشتیبانی می‌کند.

مشخصات برد توسعه ESP32-S3-WROOM-1 دارای هسته وای فای ESP32

  • پردازنده: پردازنده دو هسته‌ای XTensa LX7 با فرکانس کاری 240 مگاهرتز
  • حافظه: 512 کیلوبایت SRAM داخلی، 8 مگابایت فلش SPI و 2 مگابایت PSRAM
  • اتصالات بی‌سیم: Wi-Fi 2.4GHz (802.11 b/g/n) و بلوتوث 5.0
  • پین‌های GPIO: 45 پین قابل برنامه‌ریزی
  • رابط‌ها: 4 عدد SPI، 2 عدد I2C، 2 عدد I2S، 3 عدد UART و 1 عدد USB OTG
  • LED RGB: یک LED آدرس‌پذیر WS2812 RGB متصل به پین IO38
  • ویژگی‌های امنیتی: OTP 4096 بیت، رمزنگاری AES، SHA، RSA، ECC و RNG، بوت امن و رمزگذاری فلش
  • اندازه: 64x27 میلی‌متر
  • ولتاژ تغذیه: 5 ولت از طریق USB
  • ولتاژ کاری: 3.0 تا 3.6 ولت



The ESP32-S3 development board is assembled with an original ESP32-S3-WROOM-1 module from Espressif, with 8MB Flash and 2MB PSRAM (ESP32-S3-WROOM-1-N8R2). It is a general-purpose Wi-Fi + Bluetooth® LE MCU module that integrates complete Wi-Fi and Bluetooth LE functions.

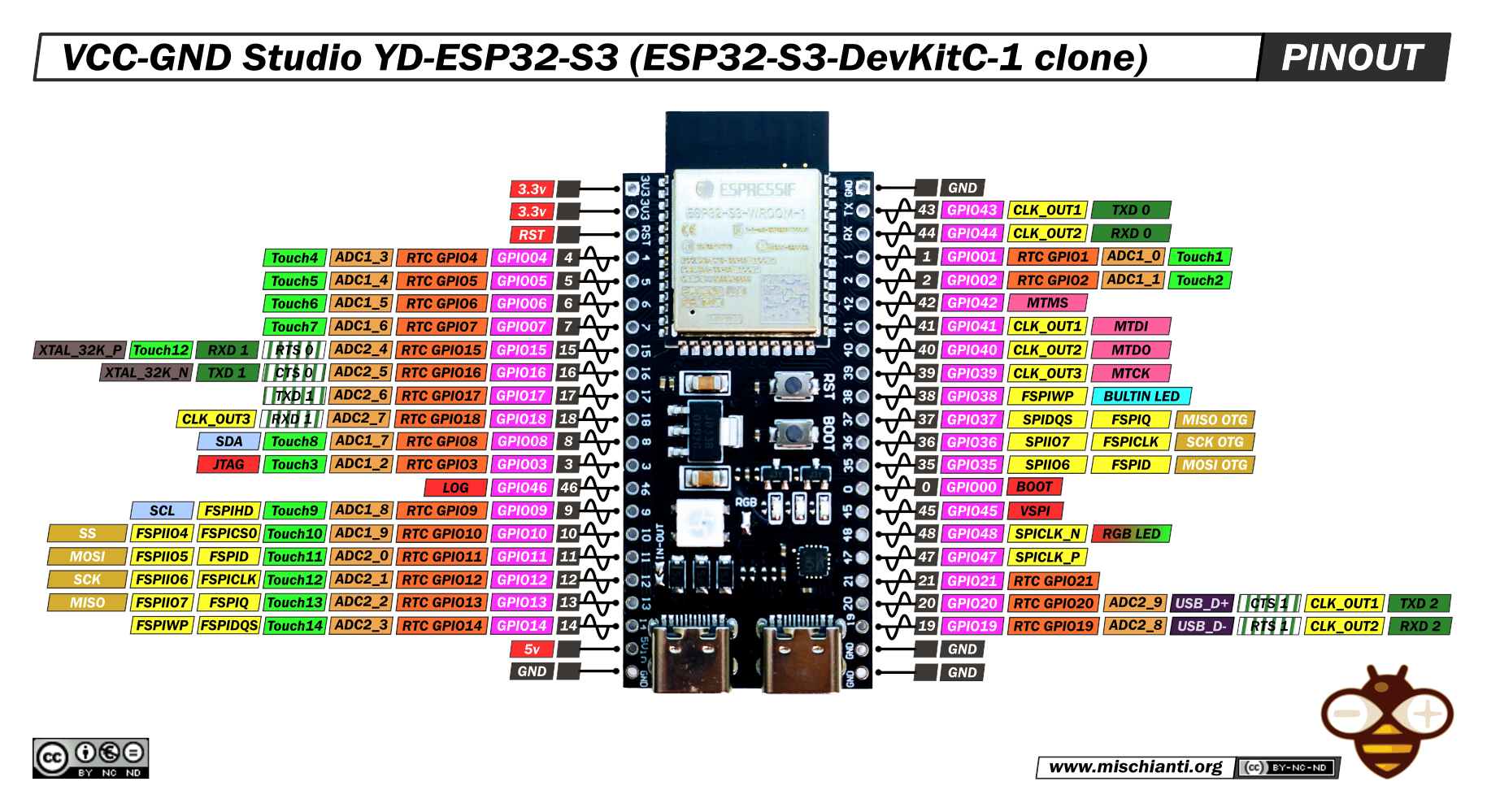

Most of the I/O pins on the module are broken out to the pin headers on both sides of this board for easy interfacing. Developers can either connect peripherals with jumper wires or mount the module on a breadboard.
The ESP32-S3 is a dual-core XTensa LX7 MCU, capable of running at 240 MHz. Apart from its 512 KB of internal SRAM, it also
comes with integrated 2.4 GHz, 802.11 b/g/n Wi-Fi and Bluetooth 5 (LE) connectivity that provides long-range support. It has 45 programmable GPIOs and supports a rich set of peripherals. ESP32-S3 supports larger, high-speed octal SPI flash, and PSRAM with configurable data and instruction cache.
There is a RGB WS2812 LED connected to IO38. It has a Red, Green and Blue LED that are individually addressable. There are plenty of examples on the internet showing how to drive a WS2812 LED. For example, Google “WS2812 Arduino” or “WS2812 c code”.

Features:

  • XTensa dual-core 32-bit LX7 CPU, frequency up to 240MHz
  • 2.4 GHz Wi-Fi, EEE 802.11 b/g/n-compliant
  • Bluetooth, LE: Bluetooth 5, Bluetooth mesh
  • 8 MByte(64Mbit) SPI Flash
  • 384 KByte ROM
  • 512 KByte SRAM
  • 2 MByte(64Mbit) SPI PSRAM
  • 16 KB SRAM in RTC
  • Communication Interfaces:

             2 x I2C
             2 x I2S
             4 x SPI
             3 x UART
             1 x USB OTG

  • Security:

             4096 bit OTP
             AES, SHA, RSA, ECC and RNG
             Secure boot, Flash encryption, Digital signature, HMAC module

  • Dual Type-C USB connectors
  • Reset and User/Firmware buttons
  • RGB WS2812 User LED
  • Power LED
  • Virtual USB port provided by CP2102 for debugging and firmware upgrade
  • Compact size of 64x27mm
  • Supply Voltage: 5V via USB
  • Circuit Voltage: 3.0 to 3.6V Circuit Operation
Write Your Own Review
تنها کاربرانی که ثبت نام کرده اند می توانند دیدگاه خود را بنویسند. لطفا وارد شوید یا یک حساب کاربری ایجاد کنید
پرسش و پاسخ
پین های ارتباط i2c کدام پین ها اند؟؟

با سلام. لطفا دیتاشیت را مطالعه کنید. https://www.espressif.com/sites/default/files/documentation/esp32-s3-wroom-1_wroom-1u_datasheet_en.pdf در میکروکنترلرهای ESP32، از همه پایه ها می توان به عنوان پایه های I2C استفاده کرد. این موضوع برای UART نیز صدق می کند. برای جزئیات بیشتر، و درمورد چگونگی تنظیم پایه ها، به راهنمای سایت آردوینو مراجعه کنید

سلام این میتونه به ماژول کارت sd برای ذخیره دیتا وصل شه ؟

با سلام. بله. برای مطالعه نحوه انجام این کار، می توانید به بخش "آموزشها": مراجعه کنید

همراه پین هدر فرستاده میشه؟

با سلام. بله پین هدر به همراه محصولارسال می شود.

با سلام این برد ورودی میکروفن رو پشتیبانی میکنه ؟

با سلام. تمام میکروکنترلرهای دارای ADC می توانند خروجی میکروفون را بخوانند. البته کیفیت صدای دریافتی، به نرخ نموه برداری و رزولوشن ADC بر میگردد. هرچه این دو عدد بالاتر باشد، بهتر است. این ماژول نیز از این قاعده مستثنی نیست و می توانید میکروفون را به یکی از پایه های ADC آن وصل کنید. البته میکروفون شما باید دارای مدار پری آمپلی فایر باشد. محصول زیر، نمونه ای از ماژول میکروفون دارای مدار پلی آمپلی فایر است https://thecaferobot.com/store/electret-microphone-amplifier-max4466-cma-4544pf-w

سلام ببخشید چه زمانی دوباره این برد رو موجود میکنید؟

با سلام. در صورتی که تاریخ حدودی تامین کالا ذکر نشده باشد، فعلا تصمیمی برای تامین موجودی آن نداریم
