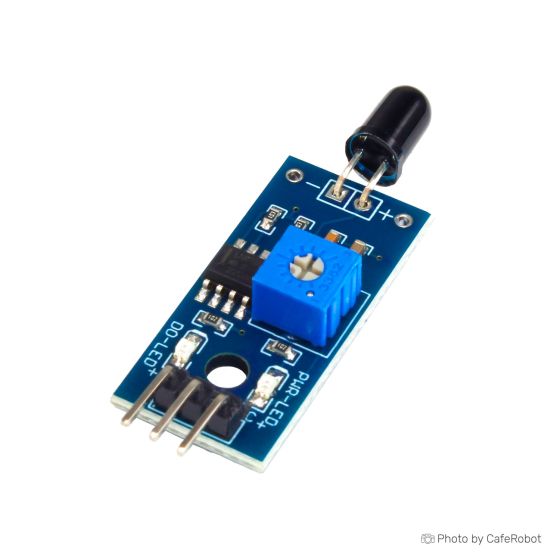

ماژول سنسور آتش و شعله - سنسور مادون قرمز
ماژول سنسور آتش و شعله - سنسور مادون قرمز ماژول سنسور آتش و شعله - سنسور مادون قرمز ماژول سنسور آتش و شعله - سنسور مادون قرمز ماژول سنسور آتش و شعله - سنسور مادون قرمز ماژول سنسور آتش و شعله - سنسور مادون قرمز

ماژول سنسور آتش و شعله - سنسور مادون قرمز

[SEN-06-007]
امتیاز:
93 % of 100
10 نفر از خریداران، این کالا را پیشنهاد کرده اند
گارانتی اصالت و سلامت فیزیکی کالا جزئیات
30 هزار تومان تخفیف اولین خرید با کد HELLO (حداقل خرید 300 هزار تومان)
موجودی: موجود نیست
کد انبار
SEN-06-007
محصولات مرتبط

ماژول سنسور شعله مادون قرمز IR برای تشخیص حضور شعله‌ها یا آتش از طریق تشعشعات مادون قرمز طراحی شده است. این ماژول به طور گسترده‌ای در سیستم‌های تشخیص آتش، برنامه‌های ایمنی، و پروژه‌هایی که نیاز به شناسایی شعله‌ها برای فعال‌سازی اقدامات خاص دارند، استفاده می‌شود. ماژول با استفاده از یک سنسور مادون قرمز، تشعشعات مادون قرمز منتشر شده توسط شعله‌ها را شناسایی کرده و با تشخیص منابع احتمالی آتش، می‌تواند زنگ‌ها یا تدابیر ایمنی را فعال کند.

مشخصات فنی ماژول سنسور شعله مادون قرمز IR

  • نوع سنسور: سنسور تشخیص شعله مادون قرمز (IR)
  • روش تشخیص: تشخیص تشعشعات مادون قرمز منتشر شده توسط شعله‌ها
  • ولتاژ کاری: 3.3V یا 5V (بسته به نوع ماژول)
  • سیگنال خروجی: معمولاً خروجی دیجیتال (HIGH/LOW) برای نشان دادن حضور شعله
  • تنظیم حساسیت: برخی از ماژول‌ها قابلیت تنظیم حساسیت را دارند
  • فرم فاکتور: ماژولی جمع‌وجور با پین‌های سیگنال برای اتصال آسان و سوراخ پیچ
  • ابعاد: 3.1cm x 1.4cm

ویژگی‌های ماژول سنسور شعله مادون قرمز IR

  • دامنه تشخیص نور: می‌تواند شعله یا منبع نوری با طول موج در محدوده 760 نانومتر تا 1100 نانومتر را شناسایی کند. فاصله تشخیص شعله فندک تا 80 سانتی‌متر است و با افزایش شعله، فاصله تشخیص بیشتر می‌شود.
  • زاویه تشخیص: حدود 60 درجه، به ویژه حساس به طیف شعله.
  • قابلیت تنظیم حساسیت: دارای پتانسیومتر دیجیتال آبی برای تنظیم دقیق حساسیت.
  • خروجی مقایسه‌گر: سیگنال تمیز و با شکل موج خوب، با قابلیت رانش قوی تا بیش از 15mA.
  • تنظیم دقیق پتانسیومتر: برای تنظیم حساسیت به دقت.

نکات کاربردی:

از پتانسیومتر تنظیم حساسیت برای تنظیم فاصله تشخیص مناسب استفاده کنید. مطمئن شوید که ماژول به درستی سیم‌کشی و تغذیه شده است تا از عملکرد صحیح آن اطمینان حاصل کنید.

هشدار: نزدیکی بیش از حد سنسور با آتش میتواند آسیب های حرارتی به آن وارد نماید.

Write Your Own Review
تنها کاربرانی که ثبت نام کرده اند می توانند دیدگاه خود را بنویسند. لطفا وارد شوید یا یک حساب کاربری ایجاد کنید
پرسش و پاسخ
از این میتونم برای قطع و وصل شیر برقی گاز استفاده کنم طوری که اگه شعله خاموش شد جریان گاز رو قطع کنه
با سلام این ماژول برای تشخیص شعله و آتش به کار میرود. اینکه چطور می‌خواهید از آن استفاده کنید وابسته به خودتان است.
مساحتی که این ماژول تحت پوشش قرار میده چقدره و اینکه آیا هشدار یا بیزر داره که آلارم با صدا بده ؟
با سلام ابعاد این ماژول در عکس آخر سایت مشخص شده است. خیر بازر ندارد.
سلام آیا میشه این ماژول را به تنهایی راه اندازی کرد و به برد دیگه ای متصل نکرد ؟
با سلام اگر منظورتان این است بدون میکروکنترلر راه‌اندازی کنید، بله می‌توان . به علت اینکه خروجی این ماژول دیجیتال است، می‌توان بدون میکروکنترلر هم راه‌اندازی کرد.
این ماژول رو میشه به برد node mcu وصل کرد؟چه مقاومت هایی نیاز داره؟ ممنون میشم پاسخ بدید
با سلام مشکلی برای اتصال به node mcu ندارد. در ضمن نیازی به مقاومت نیز نیست.
این سنسور به نور آتش هم حساسه؟
باسلام. همان طور که از نام ماژول مشخص است، این سنسور به آتش (نور ساطع شده از آتش) حساس است.
میشه مدارشو با lm393بفرستید؟
باسلام. مقایسه گر LM393 روی برد مونتاژ شده است و نیاز به اضافه کردن آن به صورت جداگانه نیست!
میشه به عنوان گیرنده مادون قرمز ازش استفاده کرد
باسلام. بستگی به کاربرد شما دارد. دقت کنید که خروجی این سنسور تنها به صورت دیجیتال است.
سلام وقت بخیر من چطور میتونم این سنسور رو با 24 ولت DC راه اندازی کنم و ازش یه خروجی 24 ولت بگیرم
سلام احتیاج به میکروکنترلر و ترانزیستور دارید
سلام خروجی این ماژول چیه؟ دیتا شیت داره یا نه؟
سلام خروجی دیجیتال هست دیتاشیت ندارد
سلام فرمودید خروجی انالوگ داره ولی در تصویر پایه انالوگ موجود نیست !
سلام بله با عرض معذرت در توضیحات اشتباه نوشته است . پین آنالوگ ندارد
