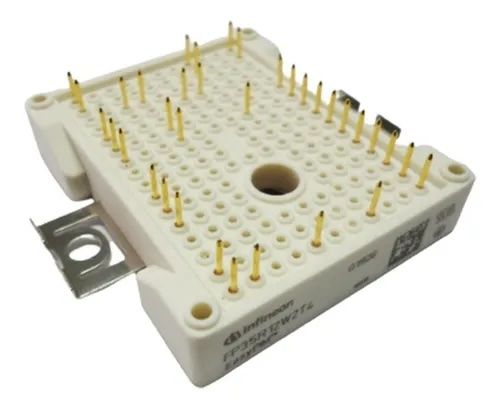

ماژول آی جی بی تی FP35R12W2T4
ماژول آی جی بی تی FP35R12W2T4

ماژول آی جی بی تی FP35R12W2T4

[S3-0073]
گارانتی اصالت و سلامت فیزیکی کالا جزئیات
30 هزار تومان تخفیف اولین خرید با کد HELLO (حداقل خرید 300 هزار تومان)
موجودی: 1 عدد
کد انبار
S3-0073
ارسال با پست پیشتاز اگر تا دیگر خرید کنید. رایگان برای ۳+ میلیون تومان
با پیک فوری اگر تا دیگر خرید کنید. ویژه تهران
سایر روش ها
Regular Price ‎4٬500٬000 تومان قیمت ویژه ‎2٬500٬000 تومان
محصولات مرتبط

IGBT مدل FP35R12W2T4  یک ماژول قدرتی (power module) از نوع EasyPIM 2B است که با تکنولوژی Trench/Fieldstop IGBT4 تولید شده است. این ماژول برای کاربردهای سوئیچینگ با سرعت بالا و توان متوسط طراحی شده و دارای دیودهای کنترل‌شده (Emitter Controlled Diode) و حسگر دمای داخلی (NTC) نیز می‌باشد. عملکرد آن به گونه‌ای است که تلفات سوئیچینگ را کاهش می‌دهد، مقاومت در حالت اشباع (Vce(sat)) پایین دارد و برای طراحی سیستم‌های اینورتر تک‌فاز یا سه‌فاز مناسب است. این محصول با محدوده دمایی کاری وسیع و مقاومت حرارتی مناسب، گزینه‌ای مطمئن برای کاربردهای صنعتی است.

  • ولتاژ شکست کلکتور-امیتر (Vces): ۱۲۰۰ ولت

  • جریان کلکتور پیوسته (Ic): ۳۵ آمپر

  • ولتاژ اشباع کلکتور-امیتر (Vce(sat)): حدود ۱٫۸۵ ولت در شرایط استاندارد

  • ولتاژ افت دیود داخلی (Vf): حدود ۱٫۶۵ ولت

  • توان تلفاتی ماکزیمم (Ptot): ۲۱۵ وات

  • ولتاژ گیت-امیتر مجاز (Vge): ±۲۰ ولت

  • جریان نشتی کلکتور-امیتر (Ices): حدود ۱ میلی‌آمپر

  • جریان نشتی گیت-امیتر (Iges): حدود ۴۰۰ نانوآمپر

  • ظرفیت ورودی (Cies): حدود ۲۰۰۰ پیکوفاراد

  • ظرفیت بازگشتی (Cres): حدود ۷۰ پیکوفاراد

  • زمان تاخیر روشن شدن (td(on)): حدود ۰٫۰۲۵ میکروثانیه

  • زمان بالا رفتن جریان (tr): حدود ۰٫۰۱۳ میکروثانیه

  • زمان تاخیر خاموش شدن (td(off)): حدود ۰٫۲۴ – ۰٫۳۱ میکروثانیه

  • زمان پایین رفتن (tf): حدود ۰٫۱۱۵ – ۰٫۲۰ میکروثانیه

  • جریان اتصال کوتاه (Isc): حدود ۱۳۰ آمپر (پالس ≤ ۱۰µs)

  • جریان پیک تکرارشونده (Icrm): حدود ۷۰ آمپر (tp=1ms)

  • مقاومت حرارتی Junction-to-Case: حدود ۰٫۶ – ۰٫۷ K/W

  • دامنه دمای کاری: ۴۰– تا +۱۵۰ درجه سانتی‌گراد

  • امکانات: دیود داخلی، حسگر NTC، طراحی EasyPIM 2B، تکنولوژی IGBT4 Trench/Fieldstop

  • ابعاد پکیج: حدود ۵۶٫۷ × ۴۸ میلی‌متر

  • تعداد پین‌ها: ۲۳ پین

  • روش نصب: پیچ‌دار (Screw Mount)

دیتاشیت
