گارانتی اصالت و سلامت فیزیکی کالا
جزئیات
30 هزار تومان تخفیف اولین خرید با کد HELLO (حداقل خرید 300 هزار تومان)
موجودی:
کد انبار
DEV-21-010
0 تومان

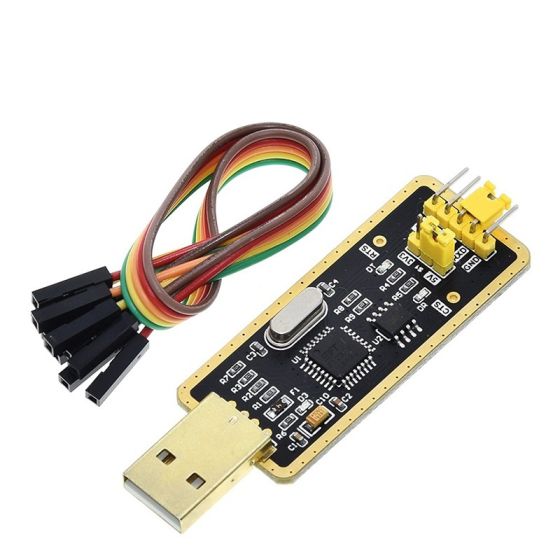

ماژول مبدل USB به TTL مدل FT232RL امکان برقراری ارتباط آسان و پایدار بین کامپیوتر و انواع میکروکنترلرها را از طریق پورت USB فراهم میکند. این ماژول برای ارائه عملکردی مطمئن، از تراشه باکیفیت و صنعتی سری FT232 به همراه یک EEPROM خارجی استفاده میکند. این برد کاربردی در پروژههای سیستمهای جاسازیشده (Embedded) و ارتباطات سریال استفاده میشود و علاوه بر پشتیبانی از ویندوز 10، خروجی توان قابل انتخاب 3.3 ولت یا 5 ولت را با ویژگیهای حفاظتی داخلی در اختیار کاربر قرار میدهد. وجود نشانگرهای LED وضعیت و پینهای رزروشدهی هندشیکینگ، راهاندازی و پایش فرآیند انتقال داده را تسهیل مینماید.
ویژگیهای ماژول مبدل USB به TTL مدل FT232RL
- ارتباط آسان بین کامپیوتر و میکروکنترلر از طریق درگاه USB
- تراشه باکیفیت صنعتی همراه با EEPROM خارجی برای تضمین ثبات در عملکرد
- خروجی توان قابل انتخاب 3.3 ولت یا 5 ولت مجهز به ویژگیهای حفاظتی داخلی
- دارای الایدیهای نشانگر وضعیت جهت عیبیابی سریع روند تبادل داده
- دارای پینهای رزروشدهی هندشیکینگ برای انعطافپذیری در پیادهسازی پروتکلها
- پشتیبانی از سیستمعامل ویندوز 10
مشخصات فنی ماژول مبدل USB به TTL مدل FT232RL
- چیپست: FT232BL اصلی به همراه EEPROM خارجی مدل 93C46
- گزینههای منبع تغذیه: 5V / 3.3V / تغذیه از طریق USB (ورودی 3.3V تا 5V)
- نشانگرها: TXD LED، RXD LED، Power LED
- رابطها: GND، RXD، TXD، 3V3، 5V (پینهای هدر)، پدهای رزروشدهی CTS و RTS
- حفاظت: فیوز خودتنظیمشونده 500 میلیآمپر، محافظت در برابر اتصال معکوس
- سازگاری: پشتیبانی از سیستمعامل Windows 10
- ولتاژ کاری: 3.3V / 5V
نحوه استفاده از ماژول مبدل USB به TTL مدل FT232RL
- پین GND ماژول را به پین GND میکروکنترلر (MCU) متصل کنید.
- پین RXD ماژول را به پین TX میکروکنترلر (MCU) متصل کنید.
- پین TXD ماژول را به پین RX میکروکنترلر (MCU) متصل کنید.
- در صورت تامین توان از طریق USB، ولتاژ خروجی 3V3 یا 5V را به وسیله جامپر انتخاب کنید.
- پین RTS ماژول را به پین CTS میکروکنترلر (MCU) متصل کنید.
- پین CTS ماژول را به پین RTS میکروکنترلر (MCU) متصل کنید.
| Platform | Windows 10 |
|---|---|
| Interface Type | USB,UART |
| Operating Voltage (V) | 3.3V / 5V |
| Operating Temp (°C) | -40 to 85 |
| شیوه نصب | Pin Header |
| Connector | Pin Header |
| Channels | 1-channel |
| Voltage Levels | 3.3V,5V |
| Chipset | FT232BL |
| Application | Embedded systems,Serial communication |
