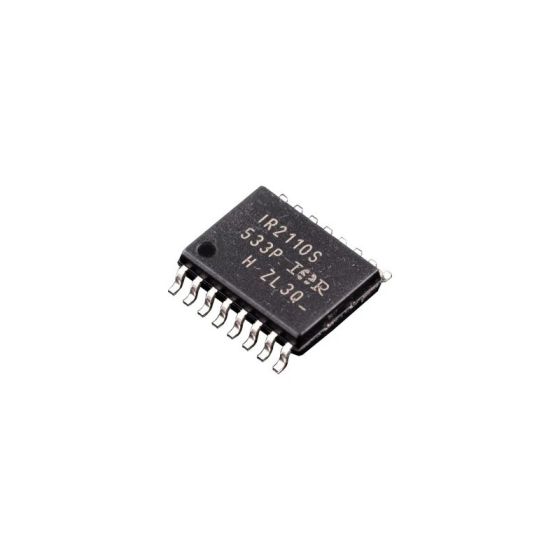

درایور ماسفت IR2110S
درایور ماسفت IR2110S

درایور ماسفت IR2110S

[S1-0126]
گارانتی اصالت و سلامت فیزیکی کالا جزئیات
30 هزار تومان تخفیف اولین خرید با کد HELLO (حداقل خرید 300 هزار تومان)
موجودی: موجود نیست
کد انبار
S1-0126

آی سی IR2110S یک درایور گیت ولتاژ بالا و سرعت بالا با کانال‌های خروجی مستقل High-side و Low-side است. این قطعه از عملکرد شناور تا +500 ولت پشتیبانی می‌کند و برای راه‌اندازی MOSFETها یا IGBTها در پیکربندی‌های نیم پل و تمام پل ایده‌آل است. با سازگاری منطقی 3.3 ولت، قفل ولتاژ پایین و تاخیر انتشار منطبق، عملکرد سوئیچینگ قوی و قابل اعتمادی را ارائه می‌دهد.

مشخصات درایور گیت IR2110S

  • کانال‌ها: 2 (High-side و Low-side)

  • ولتاژ ورودی (Vcc): 10 ولت تا 20 ولت

  • محدوده تغذیه منطقی: 3.3 ولت تا 20 ولت

  • جریان خروجی (منبع/سینک): 2.5 آمپر / 2.5 آمپر

  • ولتاژ کانال شناور: تا +500 ولت

  • کلاس ولتاژ: 500 ولت

  • نوع ایزولاسیون: تغییر سطح عملکردی

  • تاخیر روشن شدن: 120 نانوثانیه

  • تاخیر خاموش شدن: 94 نانوثانیه

  • VBS UVLO (روشن/خاموش): 8.6 ولت / 8.2 ولت

  • VCC UVLO (روشن/خاموش): 8.5 ولت / 8.2 ولت

  • مصونیت dV/dt: بله

  • ورودی‌های منطقی CMOS: تریگر اشمیت با pull-down

  • آفست زمین منطقی و قدرت: ±5 ولت

  • منطق خاموش کردن: Edge-triggered، cycle-by-cycle

  • صلاحیت: درجه صنعتی

دیتاشیت درایور گیت IR2110S

دانلود دیتاشیت (PDF)
