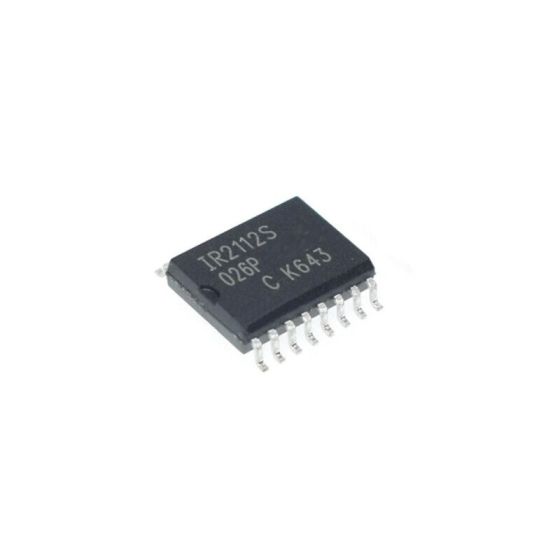

درایور ماسفت IR2112S
درایور ماسفت IR2112S

درایور ماسفت IR2112S

[S1-0123]
گارانتی اصالت و سلامت فیزیکی کالا جزئیات
30 هزار تومان تخفیف اولین خرید با کد HELLO (حداقل خرید 300 هزار تومان)
موجودی: موجود نیست
کد انبار
S1-0123

IR2112S یک درایور گیت ولتاژ بالا و سرعت بالا است که برای کنترل ماسفت ها یا IGBT های کانال N در سمت بالا و پایین طراحی شده است. این دستگاه تا 600 ولت عملکرد شناور را پشتیبانی می کند و برای درایوهای موتور، منابع تغذیه و مدارهای نیم پل یا تمام پل ایده آل است. این دستگاه دارای قفل ولتاژ پایین، سازگاری منطقی 3.3 ولت، تاخیرهای انتشار منطبق و یک عملکرد خاموش کردن داخلی برای ایمنی است.

مشخصات فنی درایور گیت IR2112S

  • کانال ها: 2 (سمت بالا و سمت پایین)

  • کلاس ولتاژ: 600 ولت

  • محدوده Vcc ورودی: 10 ولت تا 20 ولت

  • جریان خروجی (منبع): 0.25 آمپر

  • جریان خروجی (مصرف کننده): 0.5 آمپر

  • سازگاری منطقی: 3.3 ولت تا 20 ولت

  • تاخیر انتشار روشن شدن: 125 نانوثانیه

  • تاخیر انتشار خاموش شدن: 105 نانوثانیه

  • قفل ولتاژ پایین (VCC): روشن: 8.6 ولت، خاموش: 8.2 ولت

  • قفل ولتاژ پایین (VBS): روشن: 8.5 ولت، خاموش: 8.1 ولت

  • ویژگی های ورودی: CMOS Schmitt-triggered با pull-down

  • عملکرد: Bootstrap capable, floating channel

  • حفاظت: Cycle-by-cycle edge-triggered shutdown

  • محدوده دمای عملیاتی: Industrial grade

دیتاشیت IR2112S

دانلود دیتاشیت IR2112S (Infineon)

پارامترها IR2110S IR2112S IR2113S
کانال ها 2 2 2
پیکربندی High-side and Low-side High-side and Low-side High-side and Low-side
Input Vcc (Min
