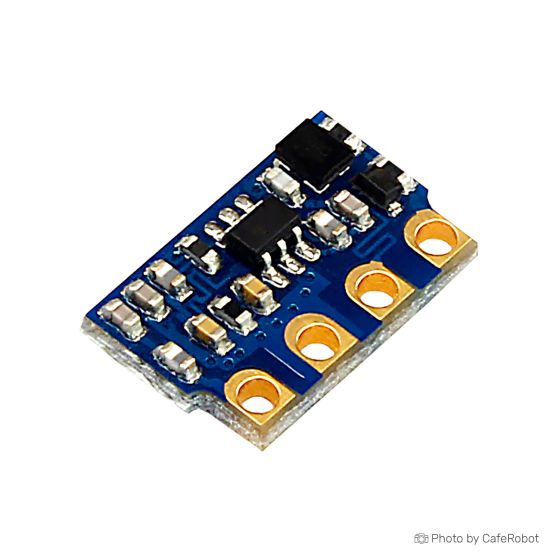

ماژول فرستنده وایرلس H34S - فرکانس 315MHz / 433MHz
ماژول فرستنده بیسیم H34S یک فرستنده بیسیم ASK با فرکانس 315MHz است که بدون نیاز به تنظیم کار می‌کند و به‌طور خاص برای اتصال با گیرنده بیسیم H3V3E طراحی شده است. این ماژول به‌راحتی نصب و استفاده می‌شود و کاربرپسند است. همچنین ابعاد بسیار کوچکی دارد و مصرف انرژی پایینی، ثبات بالا و مقاومت قوی در برابر تداخل دارد که آن را برای کاربردهای مختلف از جمله کنترل‌های از راه دور و دیگر دستگاه‌های قابل حمل ایده‌آل می‌سازد. این ماژول می‌تواند در سیستم‌های کنترل نور، اسباب‌بازی‌های الکترونیکی از راه دور، لوازم خانگی و غیره مورد استفاده قرار گیرد.
ویژگی‌های ماژول فرستنده RF بیسیم H34S 315MHz / 433MHz
- امکان تأمین انرژی از باتری با دامنه ولتاژ 2~12V یا از منبع تغذیه تنظیم شده، به‌دلیل دامنه وسیع ولتاژ کاری.
- در صورت تأمین 3V انرژی، مصرف قدرت بسیار پایینی معادل 18mA دارد و تقریباً در حالت عدم ارسال هیچ انرژی مصرف نمی‌کند.
- توان خروجی بالا؛ +18dBm (با منبع تغذیه 12V).
- دارای مدار سرکوب هارمونی داخلی که تضمین‌کننده طیف خروجی خالص است.
- پایدار و قابل اعتماد، مناسب برای محیط‌های کاری سخت به‌دلیل دامنه وسیع دما.
- اندازه فوق‌العاده کوچک (10.56.5mm2.0mm).
- این ماژول هیچ قطعه‌ای در پشت خود ندارد که امکان نصب نزدیک به مدار چاپی را فراهم می‌کند.
مشخصات ماژول فرستنده RF بیسیم H34S 315MHz / 433MHz
- فرکانس کاری: 315MHz / 433MHz
- ولتاژ کاری: 2~12V
- جریان انتشار: معمولاً 18mA، حداکثر 20mA (با منبع تغذیه 3V و 40% چرخه مدولاسیون)
- روش مدولاسیون: ASK/00K
- توان خروجی: 15dBm (3V) (معمولی)، 16dBm (5V)، 18dBm (12V)
- سرکوب هارمونی: >40dBc
- نرخ انتقال: تا 4.8kbps
- انحراف فرکانس: حداکثر ± 100KHz
- امپدانس آنتن: 50Ω
- ورودی داده: سازگار با سطح CMOS استاندارد 3-5V
- ابعاد: 10.5x6.5x2.0mm
- دمای کاری: -45 تا +85 °C
The H34S wireless Transmitter is a 315MHz ASK wireless transparent transmitter that operates without the need for tuning and is designed to work with the H3V3E wireless receiver. It is easy to install and use, making it user-friendly. It is tiny and has low power consumption, high stability, and strong resistance to interference, making it ideal for various applications, including remote controls and other portable devices. It can be used in control light systems, electronic remote toys, electrical appliances, and more.
Features of H34S 315MHz / 433MHz Wireless RF Transmitter Module:
- It can be powered by a battery with a voltage range of 2~12V or by a regulated power supply, thanks to its wide operating voltage range.
- When supplied with 3V power, it emits a very low power consumption of 18mA, and almost no power is consumed when not transmitting.
- High power output; +18dBm (12V power supply).
- It features a built-in harmonic suppression circuit, ensuring a pure output spectrum.
- It is stable and reliable, suitable for harsh working environments, thanks to its wide operating temperature range.
- Ultra-small size (10.5*6.5mm*2.0mm).
- The module has no components on its back, allowing for close installation to the circuit board.
Specifications of H34S 315MHz / 433MHz Wireless RF Transmitter Module:
- Working frequency: 315MHz / 433MHz
- Working voltage: 2~12V
- Emission current: typically 18mA, maximum 20mA (3V power supply, 40% modulation duty cycle )
- Modulation method: Ask/00K
- Output power: 15dBm(3V) (typical), 16dBm(5V), 18dBm(12V)
- Harmonic suppression: >40dBc
- Transmission rate: up to 4.8kbps
- Frequency deviation: maximum ± 100KHz
- Antenna impedance: 50Ω
- Data Input: compatible with standard 3-5V CMOS level
- Dimensions: 10", 5x6.5mm X 2.0mm [width X length X thickness]
- Working temperature: -45 to +85 °C
