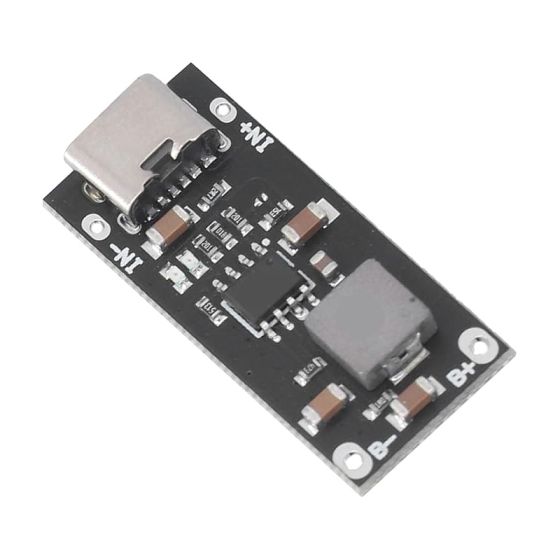

ماژول فست شارژر باتری لیتیومی تک سل با چیپ IP2312 یک راهکار شارژ قدرتمند برای باتری‌های لیتیوم-یونی است. این ماژول با استفاده از تراشه IP2312 از شارژ سریع با تنظیم جریان تا ۳ آمپر پشتیبانی می‌کند. با راندمان تبدیل بالا، این ماژول برای دستگاه‌های الکترونیکی قابل حمل مختلف مناسب است.
مشخصات فنی ماژول فست شارژر باتری لیتیومی تک سل با چیپ IP2312
- تراشه اصلی: IP2312
- ولتاژ ورودی: ۴.۵ ولت تا ۵.۵ ولت
- ولتاژ قطع شارژ: ۴.۲ ولت / ۴.۳۵ ولت (دو نسخه خروجی موجود)
- جریان شارژ: قابل تنظیم تا ۳ آمپر (تنظیم جریان با مقاومت)
- نشانگر وضعیت:
- قرمز: نشانگر کار
- آبی: نشانگر تکمیل شارژ
- محافظت از باتری: بدون نشانگر ظرفیت یا قابلیت محافظت
- بازده تبدیل:
- ۳ آمپر: ۹۳٪
- ۲ آمپر: ۹۴٪
- ۱ آمپر: ۹۵٪
نکته: این ماژول فاقد نشانگر ظرفیت باتری یا قابلیت محافظت است. برای محافظت از باتری و نمایش ظرفیت، بردهای جداگانه در دسترس هستند.
نکته: این ماژول برای پروژه‌های DIY، پاوربانک‌ها و کاربردهایی که نیاز به شارژ سریع و مطمئن باتری لیتیومی دارند، گزینه‌ای ایده‌آل است.
اطلاعات بیشتر درمورد ماژول فست شارژر باتری لیتیومی تک سل با چیپ IP2312
The IP2312 Lithium Battery Fast Charging Module - 3A is a high-performance charging solution designed for lithium-ion batteries. Featuring the IP2312 main chip, this module supports fast charging with adjustable current settings up to 3A. It operates efficiently with a high conversion rate, making it suitable for various portable electronic devices.
Specifications of IP2312 Lithium Battery Fast Charging Module - 3A
- Main Chip: IP2312
- Input Voltage: 4.5V to 5.5V
- Charge Cut-off Voltage: 4.2V/4.35V (output voltage available in 2 versions)
- Charging Current: Adjustable up to 3A (current adjustment by resistor)
- Indicator Light:
- RED: Work indicator
- Blue: Full charge indicator
- Battery Protection: No battery capacity indicator or protection function
- Conversion Efficiency:
- 3A: 93%
- 2A: 94%
- 1A: 95%
This module does not include a battery capacity indicator or protection function. Separate lithium battery protection boards and capacity indicator boards are available for purchase.
This fast charging module is ideal for DIY projects, power banks, and other applications requiring efficient and reliable lithium battery charging.
Datasheet of IP2312 Lithium Battery Fast Charging Module - 3A:
https://m.media-amazon.com/images/I/612zlf74q2L._AC_SL1500_.jpg
https://m.media-amazon.com/images/I/61BILhkuVLL._AC_SL1500_.jpg
https://content.instructables.com/FS2/HCLI/LSONTNOT/FS2HCLILSONTNOT.pdf
