ماژول سنسور آلتراسونیک تعیین مسافت ضد آب JSN-SR04
ماژول سنسور آلتراسونیک تعیین مسافت ضد آب JSN-SR04 ماژول سنسور آلتراسونیک تعیین مسافت ضد آب JSN-SR04 ماژول سنسور آلتراسونیک تعیین مسافت ضد آب JSN-SR04 ماژول سنسور آلتراسونیک تعیین مسافت ضد آب JSN-SR04 ماژول سنسور آلتراسونیک تعیین مسافت ضد آب JSN-SR04 ماژول سنسور آلتراسونیک تعیین مسافت ضد آب JSN-SR04

ماژول سنسور آلتراسونیک تعیین مسافت ضد آب JSN-SR04

[SEN-07-015]
امتیاز:
90 % of 100
6 نفر از خریداران، این کالا را پیشنهاد کرده اند
گارانتی اصالت و سلامت فیزیکی کالا جزئیات
30 هزار تومان تخفیف اولین خرید با کد HELLO (حداقل خرید 300 هزار تومان)
موجودی: موجود نیست
Only %1 left
کد انبار
SEN-07-015
محصولات مرتبط

کاربرد این ماژول در تعیین مسافت با امواج آلتراسونیک می باشد.عملکرد ماژول به این گونه است که امواج فراصوت ارسال شده و موج بازتاب شده دریافت و تحلیل می‌شود.برای ارسال امواج بایستی پین Trigger با میکروکنترلر تحریک شود و با محاسبهٔ زمان بین فرستادن سیگنال و گرفتن بازتاب، فاصلهٔ جسم توسط میکرو کنترلر محاسبه شود.

کاربردهای ماژول سنسور آلتراسونیک تعیین مسافت ضد آب JSN-SR04T

  • رباتیک و ربات های پروازی
  • سنسور پارک خودرو ها
  • سیستم های هوشمند
  • درب پارکینگ

مشخصات فنی ماژول سنسور آلتراسونیک تعیین مسافت ضد آب JSN-SR04T

  • ولتاژ : 5V DC
  • جریان کاری استاتیک :  5mA
  • جریان کاری : 30mA
  • فرکانس انتشار آکوستیک : 40kHz
  • حداکثر محدوده : 4 متر
  • حداقل محدوده : 25cm
  • پین های اتصال :  +5V, Trig, Echo, GND
  • ابعاد :  41x28.5mm
  • حساسیت :  ~0.5cm
  • زاویه دید  : <50°
  • دمای کاری :  -10 ~ 70 ℃

اطلاعات بیشتر در مورد ماژول سنسور آلتراسونیک تعیین مسافت ضد آب JSN-SR04M-2

لینک آموزش راه اندازی ماژول

کد راه اندازی ماژول در حالت TTL

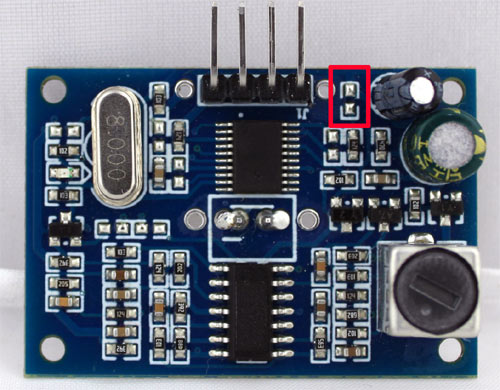

نکته: در حالت پیش فرض، ماژول در حالت Trigger mode است. برای اینکه ماژول را در حالات مختلف قرار دهید، باید جامپر R27 که در تصویر زیر آمده است را تنظیم کنید.

ST-LINK pinout



مثلاً برای تنظیم روی حالت Computer Printing Mode، باید این جامپر را اتصال کوتاه کنید. یا برای تنظیم بر روی حالت Serial Automatic Mode، باید یک مقاومت 120 کیلو اهم را قرار دهید. جهت فهم بهتر این حالات، لینک آموزش راه اندازی ماژول را مطالعه کنید.

Write Your Own Review
تنها کاربرانی که ثبت نام کرده اند می توانند دیدگاه خود را بنویسند. لطفا وارد شوید یا یک حساب کاربری ایجاد کنید
پرسش و پاسخ
سلام وقت بخیر، این مدل قابلیت تشخیص فاصله از مایعات(آب) رو هم داره که به عنوان عمق سنج استفاده بشه؟
با سلام. عملکرد این ماژول، مشابه دیگر سنسورهای التراسونیک هستند و فرق زیادی با آنها ندارند. متاسفانه این کار تابحال امتحان نشده است
درود همانطور که در تصاویر شما هم مشخص هست پشت ماژول ورژن آن درج شده. بصورت JSN-SR04T-2.0 یا JSN-SR04T-v3.0 . این دو مدل تفاوت سخت افزاری و طراحی دارند.قبل از خرید میخواستم از مدل ارسالی مطمئن بشم.
با سلام هر دو با پارت نامبر JSN-SR04T می باشند و تفاوتی ندارند.
درود موجودی فعلی ورژن 3 است یا 2 ؟
با سلام در مورد ورژن 2 یا 3 بودن این ماژول بنده اطلاعاتی ندارم، اگه مورد تفاوتی در مورد ورژن ها میدونید بفرمایید که راهنمایتون کنم.
درود موجودی فعلی محصول ورژن 3 است یا ورژن 2 ؟ در تصاویر هر دو مدل دیده میشود.
با سلام منظور شما از ورژن 2 و3 دقیقا چیست؟
سلام.دو مدل از این ماژول وجود دارد یکی با اسم JSN-SR04T و دیگری با اسم AJ-SR04M.مدل های موجود کدوم هستند؟
با سلام از مدل JSN-SR04T می‌باشد.
سبلم ببخشید می شه زاویه دید این سنسور رو دقیق تر بگین یا بگین که بین چند تا چند هست ؟ممنون
با سلام زاویه دید این محصول در دیتاشیت 75 درجه ذکر شده است.
سلام از این سنسور میشه بجای سنسور HC-SR04 استفاده کرد؟
با سلام بله همان کار را انجام می‌دهد ولی با دقتی پایین تر.
سلام، میشه از این سنسور برای اندازه گیری جریان آب استفاده کرد؟ به شکل واتر متر کنتور
با سلام خیر این مآژول برای اندازه گیری عمق می باشد می تواند از ماژول زیر برای اندازه گیری استفاده کنید https://thecaferobot.com/store/yf-s201-water-flow-sensor
با سلام و خسته نباشید آیا با این سنسور می توان رله را تحریک کرد.
باسلام به تنهایی نمیتوانید رله را تحریک کنید. نیاز به یک میکروکنترلر یا آردوینو دارید
سنسور می خوام که در سه جهت(چپ،راست و زیر)فاصله رو اندازه بگیره و دیتا بده ضد آب هم باشه هر 3 ثانیه یک بار دیتاگیری کنه
با عرض سلام. این لینک رو بررسی کنید: http://thecaferobot.com/store/jsn-sr04t-ultrasonic-waterproof-distance-sensor-2529
من سه تا از این سنسورا از یه فروشگاه دیگه گرفتم که البته تولید یه شرکت دیگست خطا زیاد داره میخواستم بدونم شما سنسور رو تست کردین مشکلی نداره?
باسلام. خیر. دقت این ماژول های تست نشده است
سلام. وقتتون بخیر. آیا امکانش هست سنسور این محصول را با سنسور 1mhz تعویض کنم؟ مدار کار می کند؟
سلام فکر نمی کنم بشه
سلام....کد انبار سنسور SEN-07-015 با کد انبار سنسور SEN-07-014 چه تفاوتی دارد چون هر دو سنسور JSN-SR04T هستند.
سلام تفاوتشون فقط ظاهریه
باسلام و حسته نباشید.من سنسور فاصله سنجی میخام با دقت ۰.۲ یا ۰.۱ میلیمتر.برای فاصله های ۱۰ تا ۱۵ سانتی متر تا جسم را داشته باشه . همچین سنسوری دارید؟
سلام با رزولوشنی که فرمودید خیر ، ولی در بخش انجمن مطرح بفرمایید دوستان فنی بررسی کنند .
سلام آیا سنسور های التراسونیک خروجی no یا nc برای مسافت دو متر میتونه بده به صورت یکطرفه متشکرم از راهنماییتون
سلام سوالتون خیلی مبهمه لطفا در انجمن بیشتر توضیح بدید
سلام از این برد میتوان خروجی ولتاژ ۳ یا ۵ ولت برای Led گرفت؟
سلام خروجی این سنسور به صورت پالی با عرض متغیر بر روی پایه ی tx است (رابط این سنسور ، سریال است .) برای طرح سوالات فنی لطفا به بخش انجمن سایت کافه ربات مراجعه بفرمایید . متشکرم
سلام از این برد میتوان خروجی ولت گرفت برای روشن کردن led؟
سلام لطفا سوالات فنی را در بخش انجمن سایت کافه ربات مطرح بفرمایید . متشکرم
سلام شما بصورت دقیق توضیح ندادید که روی اب استفاده میشه اما ضد اب هستش مثلا برای مخزن هستش یا نه برای زیر اب مثلا عمق ۵متری زیر اب
سلام دیتاشیت محصول جهت دسترسی شما به اطلاعات بیشتر بر روی سایت قرار داده شد.
