ماژول گیرنده اطلاعات بی سیم L24YK ، دارای فرکانس 2.4GHz

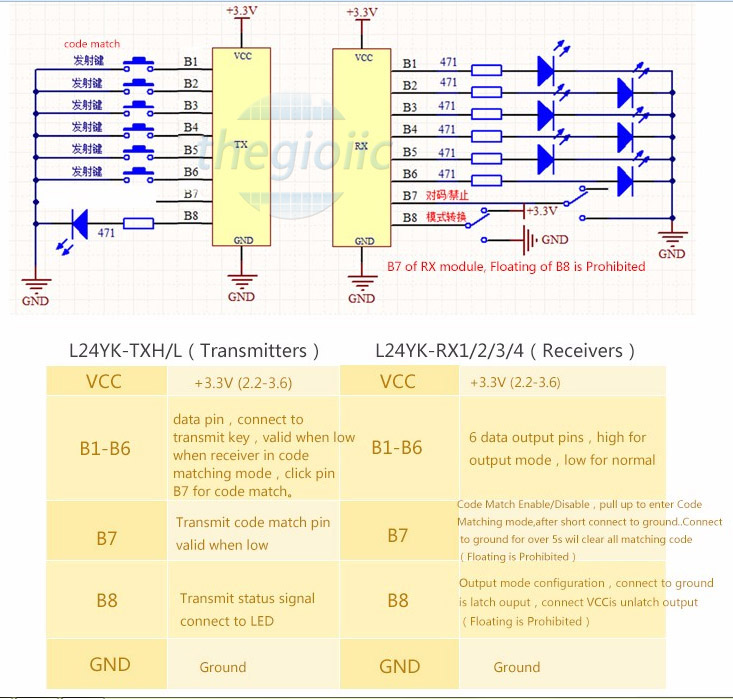

1-ابتدا طبق نقشه فایل پیوست مدار را میبندیم.(حتی میتوان با یک کلید و یک LED کار را شروع کنیم) ولتاژ مدار را وصل میکنیم.
2-پایه B7 ماژول گیرنده را به منفی وصل میکنیم.
3-پایه B8 را یا به مثبت و یا به منفی وصل میکنیم.
4-کلید فشاری را که در پشت ماژول گیرنده لحیم کردیم(ck-sn) را فشار داده و نگه میداریم و در همین حال کلید B1 ماژول فرستنده را چند بار میزنیم تا کدها توسط گیرنده خوانده و شناسایی شود.
5-کلید فشاری (ck-sn) را رها کرده و سپس برق ماژول را قطع میکنیم.
6-پایه B7 ماژول گیرنده را از بدنه قطع کرده و آزاد میگذاریم.
7-ولتاژ مدار را وصل میکنیم. حالا اگر کلید B1 فرستنده زده شود LED1 گیرنده باید روشن شود.
8-پایه B8 ماژول گیرنده برای حالت روشن شدن LED ها است:اگر به مثبت وصل شود LED ها چند لحظه روشن و سپس خاموش میشوند,
ولی اگر به منفی وصل شود LED ها یا همیشه روشن و یا همیشه خاموش میمانند.
نکته: در این ماژول، R2 از طریق جامپر اتصال کوتاه شده است. اگر میخواهید همین ماژول را در حالت فرستنده راه‌اندازی کنید، بایستی به جای R2، پایه های R1 را از طریق جامپر به هم متصل کنید.
برد این ماژول در دو رنگ قرمز و آبی موجود می‌باشد و به صورت رندوم ارسال می شود.
