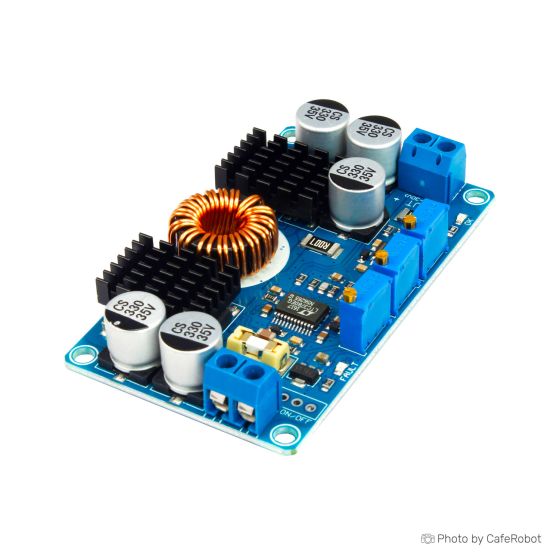

ماژول رگولاتور اتوماتیک DC به DC کاهنده - افزاینده LTC3780 مناسب برای شارژرهای خورشیدی

این ماژول مناسب شارژ باتری های اسیدی می باشد و بدون باتری کار نمیکند.

ماژول تأمین برق قابل تنظیم DC-DC، ابزاری خودکار برای خاموش شدن برق در شرایط خاص است. این ماژول قادر است ولتاژ خروجی را در سطح ثابتی نگه دارد، به‌طوری که حتی اگر ولتاژ ورودی بین ۵ تا ۳۲ ولت تغییر کند، ولتاژ خروجی در سطح ۱۲ ولت ثابت باقی بماند. این ماژول دارای حفاظت‌های متعددی از جمله حفاظت در برابر ولتاژ کم، اضافه‌بار، اضافه‌ولتاژ و اتصال کوتاه است. طراحی این ماژول برای کاربردهای صنعتی و متنوع مانند شارژ باتری، درایورهای LED با قدرت بالا و تأمین برق وسایل خودرویی بسیار مناسب است.

مشخصات فنی ماژول رگولاتور اتوماتیک DC به DC کاهنده - افزاینده LTC3780 مناسب برای شارژرهای خورشیدی

• ولتاژ ورودی: DC 5-32V (توصیه می‌شود از ولتاژ بالای 10V استفاده شود)
• ولتاژ خروجی: DC 1V-30V (قابل تنظیم پیوسته؛ پیش‌فرض ۱۲V)
• جریان خروجی: حداکثر 10A (طولانی مدت 7A، پیش‌فرض 4A)
• توان خروجی: 80W (طولانی مدت)، 130W (پیک)
• ریپل خروجی: 50mV (برای ۱۲V و ۵A)
• حفاظت در برابر قطب‌گذاری معکوس: ندارد (در صورت نیاز، می‌توان از دیود شاتکی در سری ورودی استفاده کرد)
• حفاظت در برابر ورود به خروجی: ندارد (در صورت نیاز، برای شارژ، می‌توان از دیود شاتکی در سری خروجی استفاده کرد)
• دما کاری: -45 تا +85 درجه سانتی‌گراد
• ابعاد: 77.6x46.5x15 میلی‌متر
• حفاظت در برابر اتصال کوتاه: بله

نحوه استفاده از ماژول رگولاتور اتوماتیک DC به DC کاهنده - افزاینده LTC3780 مناسب برای شارژرهای خورشیدی

1. تنظیم حفاظت ولتاژ باتری: ولتاژ ورودی را به 10V متصل کنید و با استفاده از پتانسیومتر حفاظت ولتاژ کم را تنظیم کنید تا زمانی که نشانگر خطا (قرمز) روشن شود. این تنظیم موفقیت‌آمیز است و وقتی باتری به 10V می‌رسد، تغذیه به طور خودکار قطع می‌شود.
2. تنظیم ولتاژ خروجی: ولتاژ ورودی (بالاتر از ولتاژ حفاظت کم) را متصل کنید و پتانسیومتر ولتاژ خروجی را تنظیم کنید تا به ولتاژ مورد نظر برسید.
3. تنظیم جریان خروجی: به ولتاژ ورودی ۱۲V متصل کنید و با استفاده از آمپرمتر، پتانسیومتر جریان ثابت را تنظیم کنید تا به مقدار مورد نظر برسید.

نکات مهم

• اطمینان حاصل کنید که ولتاژ تأمین برق در محدوده مشخص شده قرار دارد.
• هنگام تنظیم ولتاژ و جریان، از آمپرمترهای با دقت بالا استفاده کنید تا از سوختن فیوز جلوگیری شود.
• در صورت استفاده از دستگاه‌های با فشار ثابت، فقط کافی است حداکثر جریان خروجی را تنظیم کنید.

This module belongs to the automatic power-down, the input voltage is less than, greater than, equal to the output voltage, the output voltage can be maintained stable. For example, set the output to 12V, when the input voltage is between 5 ~ 32V changes, the output voltage at 12V constant; constant current, constant voltage, under-voltage protection, and an output indication, fault indication, output overcurrent, over-voltage, short circuit protection; all the components to achieve industrial applications; can be perfectly used in various applications, such as charging, high power LED drivers, power equipment, automotive power supplies.

Parameters

1. Input Voltage: DC5-32V, recommend the use of a voltage above 10V

2. Output voltage: DC1V-30V continuously adjustable; default 12V shipments;

3. Output Current: 10A (MAX) long 7A within the default 4A delivery;

4. Output power: long-term 80W, peak 130W, exceeding 80W please enhance heat dissipation;

5. Output ripple: 50mV (12V switch 12V, 5A measured);

6. Enter the reverse polarity protection: None, if necessary, please Schottky diode in series with the input;

7. Output anti-intrusion: None, if necessary charge, at the output Schottky diode in series;

8. Operating temperature range: -45 ~ + 85 ° C;

9. Size: 77.6 * 46.5 * 15mm (containing aluminum underside of the heat);

10. Short circuit protection: Yes;

Usage:

1. Battery voltage protection adjustment method: (10V to 12V lead-acid battery under-voltage protection settings, turn off the output, for example)

to adjust the input power supply connected to 10V, adjust potentiometer under-voltage protection (clockwise to increase, counterclockwise to decrease ) until just the fault indicator (red) lights up, that setting is successful; so when the battery discharges to 10V, it will automatically cut off the power supply to protect the battery from damage.

Note: If not battery powered can not be set;

2. output voltage adjustment method: connect the power input (voltage greater than the under-voltage protection value), the red light is not bright, blue lights, output connected multimeter, adjust the output voltage potentiometer ( clockwise to increase, decrease counter-clockwise), until the desired voltage;

Note: The normally red light does not light, blue light is on, otherwise it is a fault, input under-voltage lockout, output over-current protection, output short circuit protection, Troubleshooting on again.

3. Output current adjustment method: (to 12V input 12V lead-acid rechargeable battery, the charging current 5A, for example)

connected to 12V power input, output, and coupled ammeter (red pen then output positive, black pen then negative, direct output short recommendation. with more than 15A ammeter, to prevent burning insurance), adjust the constant current potentiometer (clockwise to increase, counterclockwise to decrease) until the meter displays the desired value of 5A, remove the meter, connect the battery to charge properly.

Note: If used for a constant pressure device, you only need to set the maximum output current.
