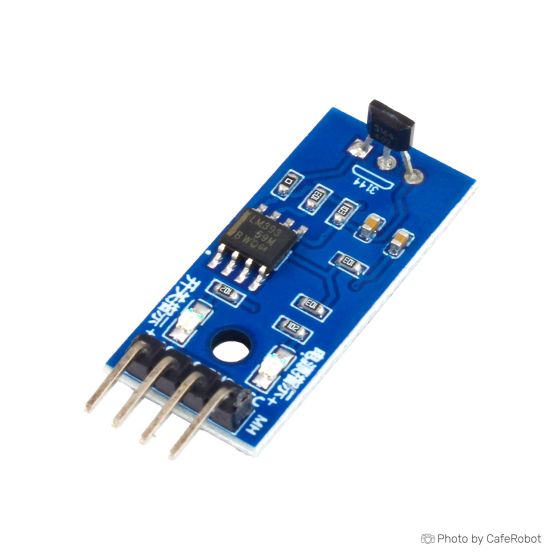

ماژول سنسور اثر هال 44E
- +50 4 % 26٬920 تومان
- +100 6 % 26٬380 تومان
- +300 8 % 25٬840 تومان
- +500 10 % 25٬300 تومان
- +1000 12 % 24٬760 تومان
سنسور اثر هال مبدلی است که خروجی آن بصورت ولتاژی است که در پاسخ به میدان مغناطیسی تغییر می کند. سنسورهای اثر هال در مجاورت دستگاه های سوئیچینگ ، تشخیص سرعت و سنجش جریان بکار می روند. ولتاژ هال متناسب است با جریان الکتریکی (I) و میدان مغناطیسی (B).اندازه این ولتاژ در محدودهٔ میکرو ولت می باشد. به همین خاطر در کاربردهای عملی حضور تقویت کننده ها ضروری می باشد.با اعمال میدان های مغناطیسی نسبتا بزرگ ولتاژ خروجی در محدودهٔ چند میکروولت می باشد. در این ماژول برای ارتقا حساسیت سنسور و گرفتن خروجی مطلوب با بیشترین دقت و با حداقل خطای هیسترزیس از تقویت کننده، رگولاتور ولتاژ و مدارهای سوییچینگ منطقی استفاده شده است که راه اندازی آسان آن را توسط آردوینو میسر می سازد.
سنسورهای اثر هال به دو نوع عمده تقسیم می شوند:
۱.سنسورهای خطی یا آنالوگ
۲.سنسورهای اثر هال با خروجی دیجیتال
کاربردهای ماژول سنسور اثر هال 44E
- کنترل موتور(تشخیص سرعت )
- تجهیزات عکاسی (اندازه گیری زمان)
- زمان احتراق
- حسگر مکان
- شمارنده پالس (چاپگر و درایو موتور)
- Joy stick
- قفل شدن در
- مشاهده جریان (سیستم موتور)
- اندازه گیری سرعت چرخش
- اندازه گیری فلو
- رله
- امنیتی (کارت های مغناطیسی )
- ارتباطات راه دور
- فشارسنج ها
- سوییچ های محدود کننده
- سنسور تعیین مکان لنز
- تست تجهیزات
- سنسور تعیین مکان شفت
- دستگاه های سکه ای
این سنسور اثر هال دارای خروجی دیجیتال می باشد. شما با استفاده از آردینو می توانید این سنسور را راه اندازی کنید.
مشخصات فنی ماژول سنسور اثر هال 44E
- نوع سنسور: سنسور اثر هال 44E
- محدوده اندازه‌گیری میدان مغناطیسی: ±650 حداقل، ±1000 معمولی
- سیگنال خروجی: دیجیتال (TTL. حداکثر 15mA) یا آنالوگ (بسته به ولتاژ تغذیه و متناسب با قدرت میدان مغناطیسی)
- محدوده ولتاژ خروجی آنالوگ: 0 تا Vcc-1.0
- ولتاژ خروجی در حالت سکون آنالوگ: 5V (در ولتاژ تغذیه 5V)
- ولتاژ کاری : 4-30V
- حساسیت: 6mV/گاوس
- نقطه کار مغناطیسی : 20mT
- هیسترزیس : 5-7 mT
- دمای کاری: -40 تا 85 درجه سانتی‌گراد
- نصب: دارای سوراخ برای پیچ جهت نصب آسان
- ابعاد: 38x14 mm
ویژگی‌های ماژول سنسور اثر هال 44E
- تشخیص مجاورت: برای کاربردهایی که نیاز به حسگر بدون تماس دارند، مانند سوئیچ‌های مجاورت صنعتی.
- حسگر موقعیت: با استفاده از آهنربا، می‌توان موقعیت اجسام متحرک را شناسایی کرد.
- اندازه‌گیری سرعت: برای اندازه‌گیری سرعت چرخش اشیاء با استفاده از آهنرباهای متصل به عناصر چرخشی.
- حسگر جریان: می‌توان آن را برای اندازه‌گیری جریان الکتریکی به‌کار برد.
- سوئیچ‌های مغناطیسی: برای ساخت سوئیچ‌های ساده و قابل‌اعتماد.
- کنترل موتورهای بدون جاروبک DC: برای تعیین سرعت و جهت موتور.
- شمارش پالس: برای شمارش دور یا چرخش در دستگاه‌ها.
- حسگر سطح مایعات: با استفاده از آهنربا و شناور برای حسگر سطح مایعات.
نکات کاربردی ماژول سنسور اثر هال 44E
- هم‌راستایی میدان مغناطیسی: اطمینان حاصل کنید که میدان مغناطیسی به‌درستی با سنسور هماهنگ باشد. جهت و قدرت میدان تأثیر مستقیمی بر واکنش سنسور دارد.
- اجتناب از تداخل مغناطیسی: از منابع بالقوه تداخل مغناطیسی مانند آهنرباهای دیگر، دستگاه‌های الکترونیکی و مواد فرومغناطیسی دوری کنید.
- استفاده از شیلد مغناطیسی: در صورت وجود تداخل، از مواد شیلد مغناطیسی استفاده کنید.
- کالیبراسیون سنسور: در صورت نیاز، سنسور را برای دستیابی به خوانش‌های دقیق کالیبره کنید.
- پایداری خروجی را بررسی کنید: در صورت مشاهده تغییرات یا بی‌ثباتی در خروجی، عواملی مانند تغییرات دما یا کهنگی قطعات را بررسی کنید.
نحوه اتصال ماژول سنسور اثر هال 44E به میکروکنترلر
سنسورهای اثر هال را می‌توان با استفاده از سیگنال خروجی به میکروکنترلر متصل کرد. برای سنسورهای آنالوگ از پین ورودی آنالوگ و برای سنسورهای دیجیتال از پین ورودی دیجیتال استفاده کنید.
