ماژول سنسور ضربان قلب و تشخیص اکسیژن خون MAX30100

ماژول سنسور ضربان قلب و تشخیص اکسیژن خون مدل MAX30100 یک برد توسعه‌ی کارآمد برای اندازه‌گیری میزان اکسیژن خون (SpO2) و ضربان قلب است. این سنسور با ترکیب دو LED، یک فتودیود، و پردازش آنالوگ کم‌نویز، سیگنال‌های مورد نیاز برای تشخیص اکسیژن خون و ضربان قلب را فراهم می‌کند. MAX30100 با ولتاژهای 1.8V و 3.3V کار می‌کند و به لطف مصرف بسیار پایین انرژی، گزینه‌ای مناسب برای دستگاه‌های پوشیدنی و ابزارهای پزشکی نظارتی است. همچنین دارای طراحی خروجی از طریق سوراخ و نیم‌برش است که امکان تست و یکپارچه‌سازی آسان با بردهای دیگر را فراهم می‌کند.

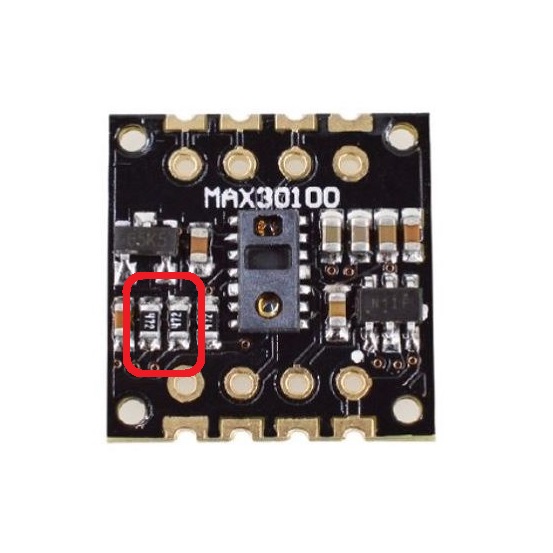

نکته: در بعضی از نسخه‌های این ماژول، مشاهده شده است که خروجی I2C (پایه های SDA و SCL) توسط دو عدد مقاومت به ولتاژ 1.8 ولت رگولاتور روی برد Pull-Up شده است. این کار باعث شده است بعضی از مشتریان در راه اندازی این ماژول به مشکل بخورند. برای استفاده از این ماژول با بردهای میکروکنترلری 3.3 ولتی، می توانید این دو مقاومت را از روی برد بردارید. اگر از میکروکنترلرهای 5 ولتی استفاده می‌کنید، باید از ماژول‌های لاجیک کانورتر استفاده کنید.

برای جزئیات بیشتر، لطفاً آموزش راه اندازی را مطالعه کنید.

مشخصات فنی ماژول سنسور ضربان قلب و تشخیص اکسیژن خون MAX30100

• نوع ارتباط: I2C
• ولتاژ کاری: 1.8V و 3.3V
• ابعاد: 15.26x15.18x2.55 میلی‌متر
• وزن: 0.8 گرم
• جریان مصرفی در حالت خاموشی: 0.7 میکروآمپر
• دارای سیستم لغو نور محیط: کاهش تأثیر نور محیط بر دقت اندازه‌گیری
• قابلیت برنامه‌ریزی نرخ نمونه‌گیری و جریان LED: برای صرفه‌جویی در انرژی

ویژگی‌های کلیدی ماژول سنسور ضربان قلب و تشخیص اکسیژن خون MAX30100

• کامل و یکپارچه: شامل سنسور ضربان قلب و اکسیژن خون
• دارای LEDها و سنسور فتودیود داخلی: اندازه‌گیری دقیق و آنی
• مصرف انرژی بسیار پایین: افزایش عمر باتری برای دستگاه‌های پوشیدنی
• مقاوم در برابر نویز حرکت: دقت بالا حتی در صورت حرکت کاربر
• خروجی داده سریع: مناسب برای کاربردهای نیازمند نرخ نمونه‌برداری بالا

This is a MAX30100-based pulse oximetry and heart-rate monitor sensor breakout board. The MAX30100 sensor combines two LEDs, a photodetector, optimized optics, and low-noise analog signal processing to detect pulse oximetry and heart-rate signals.

The MAX30100 operates from 1.8V and 3.3V power supplies and can be powered down through software with negligible standby current, permitting the power supply to remain connected at all times.

It is widely used in wearable devices, fitness assistant devices, and medical monitoring devices.

The breakout board combines 2.54mm through holes and half cut holes breakout design, so you can do both testing and later easily integrate on other boards.

Key Features of MAX30100 Pulse Oximeter and Heart-Rate Sensor

• Complete Pulse Oximeter and Heart-Rate Sensor
• Solution Simplifies Design
• Integrated LEDs, Photo Sensor, and
• High-Performance Analog Front -End
• Enhanced System-in-Package
• Ultra-Low-Power Operation Increases Battery Life for
• Wearable Devices
• Programmable Sample Rate and LED Current for Power Savings
• Ultra-Low Shutdown Current (0.7uA, typ)
• Advanced Functionality Improves Measurement Performance
• High SNR Provides Robust Motion Artifact Resilience
• Integrated Ambient Light Cancellation
• High Sample Rate Capability
• Fast Data Output Capability

Specifications of Pulse Oximeter and Heart-Rate Sensor

• Interface: I2C
• Dimension: 15.26×15.18×2.55mm
• Weight: 0.8g
