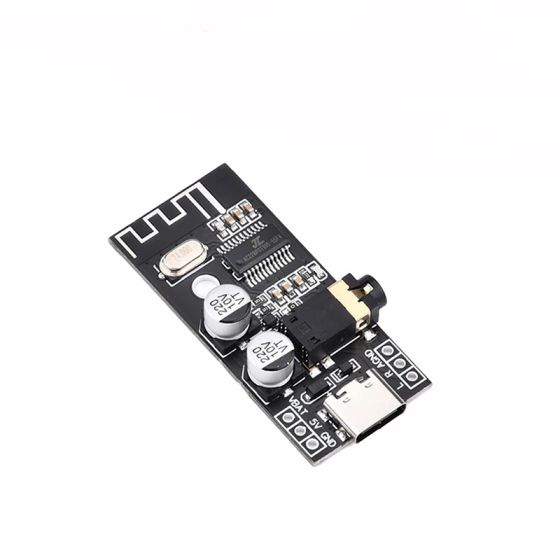

ماژول بلوتوث صوتی MH-M28

ماژول گیرنده صوتی بلوتوث MH-M28 یک ماژول چندمنظوره است که برای دریافت صوت بی‌سیم با کیفیت بالا طراحی شده است. با داشتن یک پورت Type-C جدید و ارتقاء یافته و فناوری بلوتوث 5.1 با مصرف کم، این گیرنده از پخش استریو دو کاناله بدون افت کیفیت پشتیبانی می‌کند. این ماژول برای انواع پروژه‌های DIY صوتی و تغییرات مناسب است. با داشتن برد اتصال بلوتوث تا 20 متر در محیط‌های باز، این گیرنده انتقال صوتی آسان و مطمئن را تضمین می‌کند.

مشخصات ماژول گیرنده صوتی بلوتوث MH-M28

• رابط: Type-C
• نسخه بلوتوث: 5.1
• خروجی صوتی: پخش استریو دو کاناله بدون افت کیفیت
• فاصله اتصال: تا 20 متر در محیط‌های باز

• منبع تغذیه:

  • Type-C 5 ولت
  • منبع تغذیه 5 ولت
  • باتری لیتیومی 3.7 ولت

پایه‌های ماژول گیرنده صوتی بلوتوث MH-M28

• 1: 5 ولت (مثبت منبع تغذیه 5 ولت)
• 2: GND (قطب منفی منبع تغذیه)
• 3: VBAT (مثبت باتری لیتیومی 3.7 تا 4.2 ولت)
• 4: L (خروجی کانال چپ)
• 5: R (خروجی کانال راست)
• 6: AGND (زمین صوتی)

نحوه استفاده از ماژول گیرنده صوتی بلوتوث MH-M28

• منبع تغذیه:
  • به یک منبع تغذیه Type-C 5 ولت متصل کنید، یا
  • یک منبع تغذیه 5 ولت را به پین‌های 5 ولت و GND متصل کنید، یا
  • یک باتری لیتیومی 3.7 ولت را به پین‌های VBAT و GND متصل کنید.

• خروجی صوتی:

  • هدفون را مستقیماً به رابط صوتی 3.5 میلی‌متری متصل کنید، یا
  • با استفاده از پین‌های L، R و AGND به ورودی صوتی یک برد تقویت کننده متصل کنید.

موارد احتیاط در استفاده از ماژول گیرنده صوتی بلوتوث MH-M28

• آنتن بلوتوث را از سیگنال‌های با فرکانس بالا یا قوی دور نگه دارید.
• از قرار دادن برد در نزدیکی اشیاء فلزی خودداری کنید.
• برای کاهش نویز جریان، از استفاده از سیم‌های پلاگین در انتهای خروجی خودداری کنید؛ به جای آن از سیم‌های لحیم شده، به خصوص برای سیم‌های زمین استفاده کنید.
• برق بلوتوث و برد تقویت کننده را به‌صورت جداگانه تأمین کنید و مطمئن شوید که زمین‌ها ایزوله هستند.
• برد را با دقت نگه دارید تا از تخلیه الکتریسیته ساکن که می‌تواند به اجزا آسیب برساند، جلوگیری کنید.

The MH-M28 Bluetooth Audio Receiver is a versatile module designed to provide high-quality wireless audio reception. Featuring a newly upgraded Type-C interface and low-power Bluetooth 5.1 technology, this receiver supports two-channel stereo lossless playback. It is perfect for a variety of audio DIY projects and modifications. With a Bluetooth connection range of up to 20 meters in open environments, this receiver ensures convenient and reliable audio transmission.

Specifications of MH-M28 Bluetooth Audio Receiver

• Interface: Type-C
• Bluetooth Version: 5.1
• Audio Output: Two-channel stereo lossless playback
• Connection Distance: Up to 20 meters in open environments

• Power Supply:

  • Type-C 5V
  • 5V power supply
  • 3.7V lithium battery

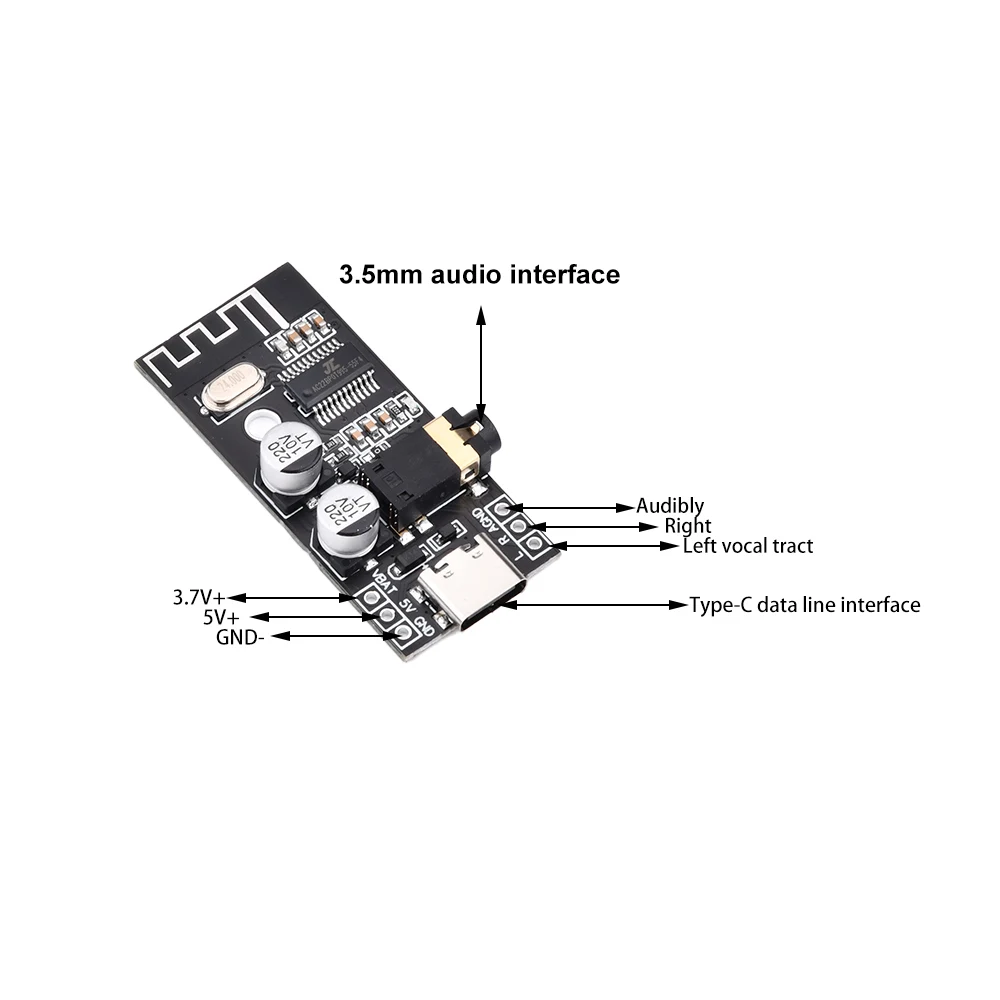

• Pin Descriptions:

  • 1: 5V (Power positive 5V)
  • 2: GND (Negative pole of power supply)
  • 3: VBAT (Lithium battery positive 3.7-4.2V)
  • 4: L (Left channel output)
  • 5: R (Right channel output)
  • 6: AGND (Audio ground)

How to use MH-M28 Bluetooth Audio Receiver

1. Power Supply:

   • Connect to a Type-C 5V power source, or
   • Connect a 5V power supply to the 5V and GND pins, or
   • Connect a 3.7V lithium battery to the VBAT and GND pins.

2. Audio Output:

   • Directly connect headphones to the 3.5mm audio interface, or
   • Connect to the audio input of a power amplifier board using the L, R, and AGND pins.

3. Precautions:

   • Keep the Bluetooth antenna away from high-frequency or strong electromagnetic signals.
   • Avoid placing the board near metal objects.
   • To minimize current noise, avoid using plug-in wires at the output end; instead, use soldered wires, particularly for the ground wires.
   • Power the Bluetooth and amplifier board separately, ensuring the grounds are isolated.
   • Handle the board carefully to avoid static discharge which can damage the components.

Datasheet of MH-M28 Bluetooth Audio Receiver

‌
