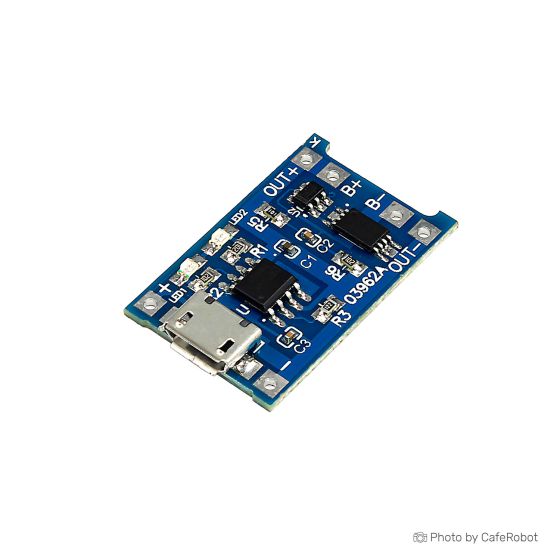

ماژول شارژر باتری لیتیومی 1 آمپر Tp4056 دارای محافظ

ماژول شارژر باتری لیتیومی، یک ماژول الکترونیکی است که با استفاده از تراشه TP4056 می‌توان از آن جهت شارژ کردن باتری‌های لیتیومی و همچنین شارژ باتری‌های گوشی موبایل بهره برد. این ماژول حاوی دو نشانگر LED می‌باشد که برای نمایش وضعیت باتری، محافظت از شارژ و دشارژ باتری مورد استفاده قرار می گیرد. از دیگر ویژگی‌های این ماژول می‌توان به دقت بالا، عملکرد حفاظتی خوب از برد، کاهش خودکار جریان و جلوگیری از سوختگی و آسیب به تراشه اشاره نمود.

جهت استفاده از ماژول می توان پورت را به شارژر گوشی وصل نمود و قطب های باتری لیتیوم یون به مثبت و منفی B وصل شود.
اگر می خواهید از بارهای الکترونیکی قوی تری مثل لامپ، اسباب بازی، موبایل و ... استفاده کنید، باید از پایه های OUT + و OUT- ماژول استفاده کنید تا در مقابل جریان بالا محافظت گردد.

توجه داشته باشید که آمپرمتر باید به ورودی 5 ولت متصل شود. برای افزایش طول عمر باتری باید جریان شارژ به اندازه 37 درصد ظرفیت باتری باشد. (برای مثال اگر یک باتری 1000 میلی آمپر بر ساعت دارید، باید جریان 400 میلی آمپر باشد) همچنین به منظور رسانایی بهتر سیم اتصالات نباید بیش از اندازه ضخیم باشند.
در صورتیکه ولتاژ ورودی بالاتر از 5 مثلا 5.2 ولت باشد، بهتر است جریان کمتر از 1000 میلی آمپر باشد.(رعایت این مساله باعث حفاظت از مدار می گردد و از سوختن آن جلوگیری می کند).

مشخصات فنی ماژول شارژر باتری لیتیومی 1 آمپر Tp4056 با محافظ

• ولتاژ ورودی: 4.5-5.5 ولت DC
• ولتاژ شارژ کامل: 4.2 ولت DC
• جریان: 1 آمپری (قابل تنظیم)
• دقت شارژ: 1.5 درصد
• شارژ خطی ماژول
• نمایش LED: قرمز در حال شارژ و سبز نشان دهنده شارژ کامل
• درگاه ارتباطی: USB Type C، Micro USB (Optional)
• دارای محافظ
• دمای کاری: 10- تا 85+ درجه سانتی گراد
• اعمال پلاریته معکوس: غیر مجاز
• ابعاد: 26x17 میلی متر

کاربردهای ماژول شارژر باتری لیتیومی 1 آمپر Tp4056 با محافظ

• تلفن های همراه
• PDA
• GPS
• دوربین های دیجیتال
• دستگاه های قابل حمل
• شارژرهای USB
• bus-powered



  نحوه استفاده از ماژول شارژر باتری لیتیومی 1 آمپر Tp4056 با محافظ

  کابل Type-C را برای تامین برق متصل کنید، یا منبع 5 ولت DC را به پدهای مشخص شده با IN+ و IN- در سمت چپ ماژول وصل کنید.

  سلول باتری که نیاز به شارژ دارد را به پدهای B+/B- در سمت راست ماژول متصل کنید.

  یک بار (مصرف‌کننده) می‌تواند به پدهای OUT+/OUT- در سمت راست ماژول متصل شود.

  مهم! هنگام شارژ، بار را قطع کنید.

  LED قرمز نشان دهنده در حال شارژ بودن است و LED سبز نشان دهنده پایان شارژ است.

  هرگز باتری خود را با سرعت بیشتر از 1C شارژ نکنید.

This TP4056 1A Li-Ion Battery Charging Board Type C with Current Protection is a tiny module, perfect for charging single cell 3.7V 1 Ah or higher lithium-ion (Li-Ion) cells such as 16550s that don’t have their own protection circuit. Based on the TP4056 charger IC and DW01 battery protection IC this module will offer 1A charge current then cut off when finished.

Furthermore, when the battery voltage drops below 2.4V the protection IC will switch the load off to protect the cell from running at too low of a voltage – and also protects against over-voltage and reverse polarity connection (it will usually destroy itself instead of the battery) however please check you have it connected correctly the first time.

Specificatoins of TP4056 18650 Li-ion USB Type-C Battery Charger Module - 1A, w/ Protection:

• Charging accuracy (%) : 1.5
• Charging method : Linear
• Full Charge Voltage (V) : 4.2
• Over-Current Protection (A) : 3
• Under-Voltage Protection (V) :2.5
• Input Voltage (V) : 4.5-5.5
• Rated Power (W) : 4.2
• Operating Temperature (°C) :-10 to 85

Features of TP4056 18650 Li-ion USB Type-C Battery Charger Module - 1A, w/ Protection:

1. Ampere meter can only be connected to a 5v input end of the module.

2. It is better than the charging current is 37% of the battery capacity. If you charge the battery of 1000mAh, a current of 400mAh is enough.

3. The connection wire should not be too thick.

4. Make sure the connect point is good.

5. If the input voltage is too high, like 5.2v, the current will be less than 1000mA, it is normal. It is protection function, auto-subtract the charging current to avoid burn damage to the chip.

6. NO Reverse polarity.

How to Use TP4056 18650 Li-ion USB Type-C Battery Charger Module - 1A, w/ Protection:

Connect Type C cable for power, or 5V DC to pads marked IN+ and IN- on the left-hand side of the module

Connect cell to charge to B+/B- pads on the right-hand side of the module.

A load (something for the battery to power) can be connected to the OUT+/OUT- pads on the right-hand side

Important! Disconnect load when charging

The red LED indicates charging in progress, the green LED indicates charging has finished.
