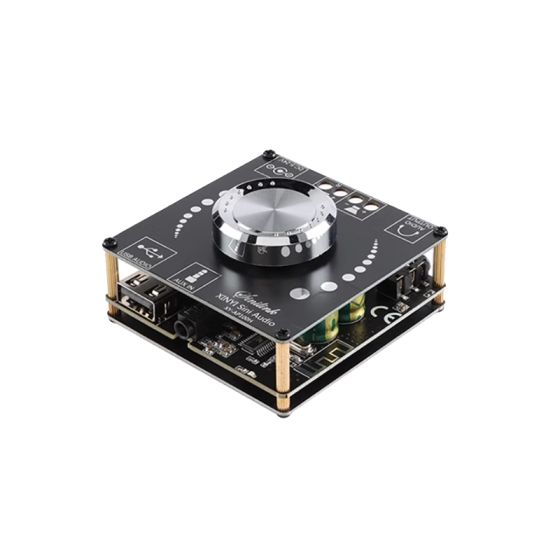

ماژول آمپلی فایر 2x100 وات HIFI مدل Sinilink XY-AP100

ماژول آمپلی فایر 2x100 وات HIFI مدل Sinilink XY-AP100 یک تقویت‌کننده استریو قدرتمند کلاس D با تراشه AP5090D یا TPA3116D2 است که کیفیت صدای بی‌نظیر و توانایی رانندگی بالایی ارائه می‌دهد. این ماژول از ورودی‌های مختلفی مانند بلوتوث، AUX، درایو USB و USB Soundmax پشتیبانی می‌کند. با استفاده از اپلیکیشن Sinilink، کنترل صدا و تنظیمات به‌سادگی امکان‌پذیر است. این ماژول گزینه‌ای مناسب برای سیستم‌های صوتی خانگی و پروژه‌های DIY صوتی است.

مشخصات فنی ماژول آمپلی فایر 2x100 وات HIFI مدل Sinilink XY-AP100:

• نوع تقویت‌کننده: کلاس D (AP5090D یا TPA3116D2) بسته به زمان واردات یکی از این 2 مدل می باشد
• کنترل صدا: کنترل 360 درجه چرخشی
• ولتاژ کاری: 8 تا 26 ولت، 3 آمپر
• ورودی‌های صوتی: بلوتوث، AUX، درایو USB، USB Soundmax
• محدوده مؤثر بلوتوث: 15 متر
• خروجی صوتی: 2 خروجی اسپیکر، جک 3.5 میلی‌متری

• توان خروجی:

  • ورودی 12 ولت: 8 اهم/30W+30W، 4 اهم/40W+40W
  • ورودی 15 ولت: 8 اهم/36W+36W، 4 اهم/60W+60W
  • ورودی 19 ولت: 8 اهم/64W+64W، 4 اهم/90W+90W
  • ورودی 24 ولت: 8 اهم/80W+80W، 4 اهم/100W+100W
• فیلتر خروجی: فیلتر صوتی LC حرفه‌ای
• حفاظت‌ها: حفاظت دمایی، ولتاژ بیش‌ازحد، ولتاژ کم، اتصال کوتاه و الکترواستاتیک
• سازگاری با اسپیکر: 2 عدد اسپیکر 8 اهم، توان 30W تا 300W
• ابعاد: 60x60x20 میلی‌متر
• وزن: 85 گرم

ویژگی‌های ماژول آمپلی فایر 2x100 وات HIFI مدل Sinilink XY-AP100

• کیفیت صدای بالا: ارائه تجربه شنیداری با وضوح عالی
• توانایی رانندگی قوی: مناسب برای انواع پیکربندی‌های اسپیکر
• ورودی‌های متنوع صوتی: بلوتوث، AUX، USB و USB Soundmax
• کنترل بی‌سیم بلوتوث: برد مؤثر 15 متری
• حفاظت‌های کامل: حفاظت از ماژول و دستگاه‌های متصل

کاربردهای ماژول آمپلی فایر 2x100 وات HIFI مدل Sinilink XY-AP100

• سیستم‌های صوتی خانگی
• پروژه‌های اسپیکر DIY
• سیستم‌های صوتی قابل حمل
• تنظیمات صوتی بلوتوثی
• تقویت‌کننده‌های صوتی خودرو

برای جزئیات بیشتر، کاتالوگ رسمی این محصول را از لینک وبسایت سازنده آن دانلود کنید

The Sinilink XY-AP100 HIFI Stereo Bluetooth Power Amplifier Module is a high-fidelity, Class D stereo amplifier featuring the AP5090D or TPA3116D2 chip. It offers exceptional audio performance with strong driving ability, suitable for various audio applications. The module supports multiple audio inputs, including Bluetooth, AUX, U disk, and USB Soundmax, with a wide power supply voltage range for flexibility in different setups. With the Sinilink app, users can easily control volume and settings, making this amplifier a versatile choice for enhancing audio systems.

Specifications of Sinilink XY-AP100 HIFI Stereo Bluetooth Power Amplifier Module (100W*2)

• Amplifier Type: Class D stereo amplifier (AP5090D or TPA3116D2)

• Volume Control: 360-degree rotation control

• Power Supply Voltage: 8V to 26V, 3A

• Audio Input: Bluetooth, AUX, U disk, USB Soundmax

• Bluetooth Effective Range: 15 meters

• Audio Output: 2 x speaker, 3.5mm audio jack

• Output Power:

  • 12V input: 8 ohm/30W+30W, 4 ohm/40W+40W

  • 15V input: 8 ohm/36W+36W, 4 ohm/60W+60W

  • 19V input: 8 ohm/64W+64W, 4 ohm/90W+90W

  • 24V input: 8 ohm/80W+80W, 4 ohm/100W+100W

• Output Filter: Professional audio LC filter

• Protections: Over-temperature (OT), over-voltage (OV), under-voltage (UV), short-circuit (SC), electrostatic (ES) protection

• Speaker Compatibility: 2 x 8 ohm, 30W~300W

• Dimensions: 60 x 60 x 20 mm

• Weight: 85g

Features

• High Fidelity: Exceptional audio quality for a superior listening experience.

• Strong Driving Ability: Capable of driving various speaker configurations.

• Multiple Audio Inputs: Supports Bluetooth, AUX, U disk, and USB Soundmax for versatile audio source connectivity.

• Bluetooth Control: 15-meter effective range for wireless audio streaming.

• Comprehensive Protection: Includes multiple safety features to protect the module and connected devices.

Applications

• Home audio systems

• DIY speaker projects

• Portable audio systems

• Bluetooth-enabled audio setups

• Car audio amplifiers

Datasheet of Sinilink XY-AP100 HIFI Stereo Bluetooth Power Amplifier Module

For more detailed technical information and specifications, refer to the Sinilink XY-AP100 Datasheet.

This module is designed for audio enthusiasts looking to enhance their audio systems with high-fidelity sound and versatile input options. Its compact size and robust features make it a perfect choice for various audio projects.
