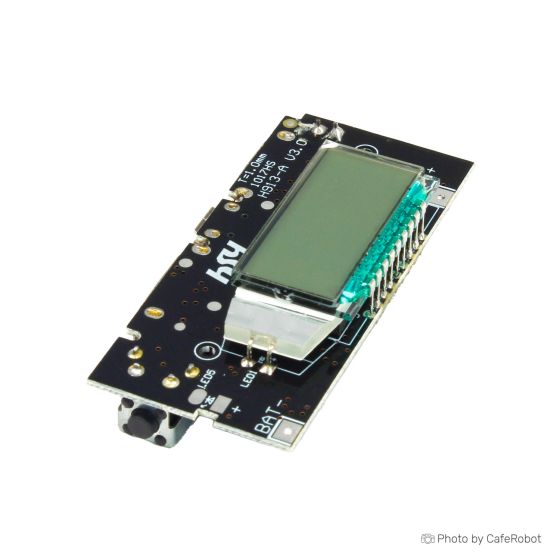

ماژول شارژر/دشارژر باتری لیتیومی تنها با اتصال یک منبع ولتاژ 5 ولتی با درگاه میکرو  USB  به ورودی شارژر میتواند باتری متصل به خروجی را تا 5V شارژ میماید. این ماژول بطور کلی برای منابع تغذیه قابل حمل که ازباتری های lithium 18650 استفاده میکنند مناسب است .

برای استفاده از این ماژول نیاز به فشردن دکمه ی آن ندارید، با اتصال به موبایل به طور خودکار خروجی خواهیم داشت. جزیان مناسب برای شارژ باتری موبایل به طور خودکار تنظیم میشود. این ماژول برای توان کمتر از 0.5 وات و بالاتر از 10.5 مناسب نیست. این ماژول دارای  مدار محافظ نمیباشد بنابر این با توجه به ولتاژ 3 تا 4.2 ولتی نباید باتری های چندتایی سری با یکدیگر موازی شوند. باتری باید دارای ظرفیت 4A حدودی برای دشارژ باشد.

مشخصات فنی ماژول شارژر/دشارژر باتری لیتیومی

• ورودی شارژر: 5V-1A
• رابط ورودی: پرت مادگی میکرو USB
• خروجی دشارژ: 5V-1A
•  رابط خروجی: 2× پرت استاندارد مادگی USB A
• دارای نمایشگر LCD
• باتری های مجاز برای ماژول: باتری های لیتیومی 18650 با سر فلت یا باتری لیتیوم پلیمری
• تعداد باتری : 4 الی 6 عدد ، برای باتری 4 شل 110MM و برای باتری 6 شل 146MM (باتری نسبت به پک باتری مقدم است.)
• بازده BOOST : زیر 1 آمپر جریان با ثبات میباشد و بازده تا 80% میباشد.

• نرخ ظرفیت : 3.7V / 5V * 80% = 59.2%

  • برای باتری موبایل : ظرفیت باتری موبایل / ظرفیت باتری کل * 59.2%

• مدار محافظ پلاریته معکوس : ندارد (اتصالات مثبت و منفی با دقت انجام شود.)
• مدار محافظ: overcharge و over discharge برای باتری لیتیومی
• مدار محافظ خروجی:  over current و اتصال کوتاه دارد
• دارای چراغ قوه ، با دوبار کلیک روشن و با دوبار کلیک مجدد خاموش میشود.
• ابعاد برد : 66x33x12mm
