پروگرامر ST-Link V2/ JTAG ویژه بردهای STM8 و STM32

ST-LINK/V2  پروگرامر و دیباگر مخصوص میکروکنترلرهای خانواده STM8/STM32 است. ماژول با ارتباط تک سیمه ورابط دیباگ  JTAG/serial سیمی برای ارتباط با هر STM8 یا  STM32 استفاده میشوند.

توجه ۱: شرکت STM به صورت مرتب، آپدیت هایی را برای این محصول ارائه میدهد. لطفاً بعد از دریافت محصول، ابتدا Firmware پروگرامر را با نرم افزار STM32Programmer آپدیت کنید. در غیر اینصورت، توسط نرم افزارهای STM شناسایی نخواهد شد.

توجه ۲: برای پروگرام کردن STM32 نیاز به نصب برنامه STM32CubeProgrammer/ST-LINK Utility دارید و برای پروگرام کردن STM8 نیاز به نصب برنامه STVP دارید.

توجه ۳: نسخه بدون ID این محصول، به دلیل نداشتن ID قابلیت کار کردن با سری نرم افزار های STM32Cube را دارا نمی باشند. ولی  امکان به روز رسانی فریمور و همچنین امکان اتصال به میکرو از طریق برنامه ST-Link Utility در این ورژن وجود دارد.

ویژگی های پروگرامر ST-LINK V2/ JTAG ویژه بردهای STM8 و STM32 :

• قابلیت کار با کامپایلرهای KEIL,IAR
• تغذیه ی 5 ولتی به وسیله ی کانکتور usb
• USB نسخه 2.0
• کابل USB استاندارد A به مینی B
• پروگرامینگ : حافظه های FLASH ROM پروگرم ، EEPROM, AFR ، بیت امینیت و غیره ...
• دمای کاری 0 تا 50 درجه سانتی گراد
• ویژگی های خاص SWIM :
  ولتاژ 1.65 تا 5.5 ولت پشتیبانی شده روی رابط SWIM
  پشتیبانی از مد های کم سرعت و پر سرعت SWIM
  نرخ سرعت پروگرم SWIM برابر 9.7 Kbytes/s در سرعت پایین و 12.8 Kbytes/s در سرعت بالا
  کابل SWIM استاندارد برای کاربرد های کانکتور عمودی یا افقی ERNI ویا پین هدر
• ویژگی های خاص JTAG :
  پشتیبانی از 1.65 V تا 3.6 V بر روی رابط JTAG و ورودی 5 ولت
  کابل JTAG برای ارتباط با کانکتور 20 پین 2.54 میی متری استاندارد JTAG
  نشانگر ED که در طول ارتباط با کامپیوتر در حالت چشمک زن خواهد بود
• دیوایس های قابل پشتیبانی :
  پشتیبانی از رابط همه ی خانواده ی  STM8 با SWIM
  پشتیبانی از خانواده ی STM32 با رابط JTAG / SWD
• نرم افزار قابل پشتیبانی :
  IDE اصلی پشتیبانی ستقیم ، STVD
  پشتیبانی از ATOLLIC, IAR و Keil ، محیط پیشفته ی TASKING  ، نظیر STM32

لینک دانلود درایور ها و اسناد

لینک دانلود آخرین نسخه بوت‌لودر پروگرامر ST-LINK

لینک دانلود پروگرامر STM8 - STVP

لینک دانلود پروگرامر STM32 - STM32CubeProgrammer

لینک دانلود پروگرامر STM32 - STM32 ST-LINK Utility مورد تایید شرکت جهت پروگرام

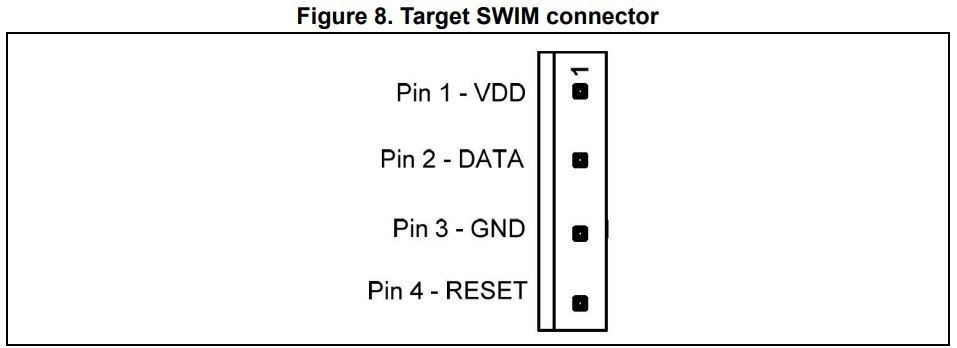

نکته : برای پروگرام کردن STM8 با استفاده از یک جامپر پایه های 1 و 19 را بهم وصل بنمایید. در بعضی از مدل ها ارتباط به صورت داخلی وصل نمی باشد. سپس از 4 پین پروگرام STM8 استفاده نمایید
