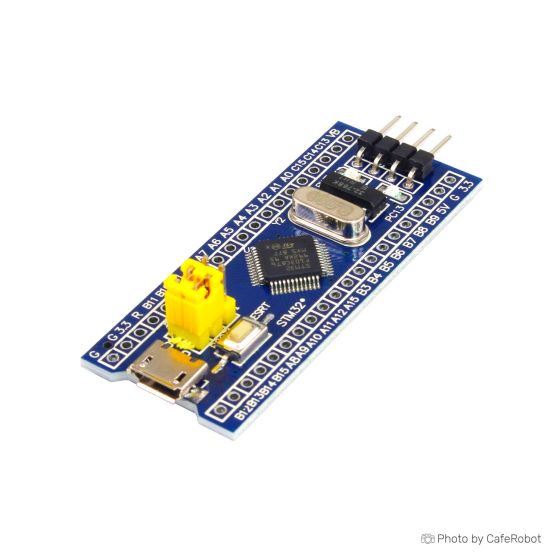

برد مینی آرم STM32F103C8T6 Blue Pill
برد مینی آرم STM32F103C8T6 Blue Pill برد مینی آرم STM32F103C8T6 Blue Pill برد مینی آرم STM32F103C8T6 Blue Pill برد مینی آرم STM32F103C8T6 Blue Pill برد مینی آرم STM32F103C8T6 Blue Pill برد مینی آرم STM32F103C8T6 Blue Pill برد مینی آرم STM32F103C8T6 Blue Pill

برد مینی آرم STM32F103C8T6 Blue Pill

[MIC-02-012]
امتیاز:
94 % of 100
15 نفر از خریداران، این کالا را پیشنهاد کرده اند
لوازم جانبی مورد نیاز:
گارانتی اصالت و سلامت فیزیکی کالا جزئیات
30 هزار تومان تخفیف اولین خرید با کد HELLO (حداقل خرید 300 هزار تومان)
موجودی: موجود در انبار
Only %1 left
کد انبار
MIC-02-012
ارسال با پست پیشتاز اگر تا دیگر خرید کنید. رایگان برای ۳+ میلیون تومان
با پیک فوری اگر تا دیگر خرید کنید. ویژه تهران
سایر روش ها
As low as ‎155٬900 تومان
محصولات مرتبط

برد Blue Pill STM32F103C8T6 یکی از محبوب‌ترین بردهای توسعه بر پایه میکروکنترلر ARM Cortex-M3 با امکانات و قیمت مناسب است. این برد برای پروژه‌های مختلف مانند کاربردهای صنعتی، رباتیک، سیستم‌های کنترل و بسیاری از برنامه‌های میکروکنترلری کاربرد دارد. استفاده از این برد به دلیل قابلیت‌های گسترده، کم‌مصرف بودن و سرعت بالا، بسیار رایج است.

مشخصات فنی برد مینی آرم STM32F103C8T6 Blue Pill

  • میکروکنترلر: STM32F103C8T6
  • معماری: ARM Cortex-M3
  • فرکانس کاری: 72 مگاهرتز
  • حافظه فلش: 64 کیلوبایت
  • حافظه SRAM: 20 کیلوبایت
  • پورت‌های ورودی/خروجی: تا 37 GPIO
  • رابط‌ها: USB، USART، I2C، SPI، ADC
  • تعداد تایمرها: 3 تایمر 16 بیتی
  • مبدل آنالوگ به دیجیتال (ADC): 10 کانال 12 بیتی
  • رابط USB: پشتیبانی از USB 2.0 Full Speed
  • ولتاژ کاری: 3.3 ولت
  • ابعاد: 53 × 22 میلی‌متر
  • پین‌های GPIO: 32 پین
  • سایر مشخصات فنی:
    • پشتیبانی از دیباگ با استفاده از رابط‌های SWD
    • امکان استفاده از کتابخانه‌های نرم‌افزاری و منابع باز
    • سازگار با IDEهای مختلف مانند STM32CubeMX و Arduino IDE (با افزودن بسته STM32)

ویژگی‌های کلیدی برد مینی آرم STM32F103C8T6 Blue Pill

  • پشتیبانی از USB: قابلیت اتصال به کامپیوتر برای برنامه‌ریزی و تبادل داده‌ها
  • پشتیبانی از برنامه‌نویسی با زبان‌های C و C++
  • ابعاد کوچک و مقرون‌به‌صرفه: ایده‌آل برای پروژه‌های DIY و صنعتی
  • مصرف پایین انرژی: مناسب برای پروژه‌های با محدودیت مصرف انرژی

کاربردهای برد مینی آرم STM32F103C8T6 Blue Pill

  • سیستم‌های نهفته
  • اتوماسیون صنعتی
  • رباتیک و سیستم‌های کنترل
  • پروتوتایپینگ سریع در پروژه‌های IOT

برای اطلاعات بیشتر، دیتاشیت این محصول را مطالعه کنید.

Write Your Own Review
تنها کاربرانی که ثبت نام کرده اند می توانند دیدگاه خود را بنویسند. لطفا وارد شوید یا یک حساب کاربری ایجاد کنید
پرسش و پاسخ
سلام خسته نباشید. دو سوال داشتم. سوالاتم با توجه به نسخه اورجینال که در سایت هست میباشد و نه کپی آن. اول اینکه آیا میکروکنترلر آن stm32f103c8t6 اصلی میباشد؟ و دوم اینکه من یک بلوپیل از همین مدل از جای دیگر تهیه کرده بودم و با سریال وایر یا همان SWD و st link اورجینال پروگرام میشد اما بخش دیباگر که در نرم افزار کیل هست و میتونم اطلاعات و اینکه میکرو در حال اجرای کدوم بخش برنامه هست و... اصلا کار نمیکرد. اما اگر میکرو خام اصل را جداگانه به پروگرامر وصل میکردم علاوه بر پروگرامر ، دیباگر هم کار میکرد. آیا این بلوپیل اورجینال که در سایت شماست غیر از اینکه پروگرام بشه بخش دیباگر هم کار میکنه؟ ممنون از پاسخگویی تون
با سلام اصالت میکروکنترلرهای به کار رفته در بردها، به راحتی قابل تشخیص نیستند. در واقع از روی ظاهر میکروکنترلرهای STM32، امکان اصالت سنجی آن وجود ندارد. از طرفی، هر بار که محصولات از مبدا به ما میرسند، ممکن است با بار قبلی متفاوت باشد. البته بردهای...
سلام درباره نحوه قفل کردن stm32 چکار میشه کرد
با سلام. لینک های زیر را مطالعه کنید https://community.st.com/t5/stm32-mcus-products/internal-flash-memory-locking-flash-cr-gt-lock-and-write/td-p/400452 https://github.com/brainelectronics/STM32-Flash-Lock
با سلام منظور شما از کپی یا کلون اینه که تراشه CH32 روش هست و یا STM32 نوشته ولی فیک هستش؟ و اینکه با این تراشه که روش نصب شده ، امکان پروگرم کردن با USB to TTL و آردوینو وجود داره؟ سپاس
با سلام
منظور از کپی این است که روی میکروی آن نوشته STM32 ولی آی‌سی آن اورجینال نیست.
در ضمن از طریق USB to TTL نمی‌تونید پروگرام کنید. پروگرام این برد ها توسط STlink بایستی انجام شود.
این برد کاربردش چیه؟نسبت به بقیه میکرو کنترلر ها چه مزیتی داره؟
با سلام این ماژول یک میکروکنترلر STM می‌باشد. عملکردی مشابه دیگر میکروهای دیگر مثل آردوینو و ESP دارد. به صورت کلی از آردوینو بهتر است و نسبت به ESP8266 تقریبا در یک رنج قرار می‌گیرد. اما ESP323 عملکردی بهتر از این ماژول را دارد.
سلام. تراشه روی برد چی هست دقیقا؟ آیا میشه با CubeIDE پروگرام کرد؟ قبلا خریدم ازتون تراشه ch32f103 روش بود و چون تراشه اصلی نیست نمیشه و باید با keil پروگرام کنم.
با سلام بله تراشه روی این ماژول ها اورجینال نیست و STM32 فیک می‌باشد. بنده با ST-link آن را پروگرام کرده ام.
سلام ببخشید یکی از دوستان خیلی تاکید کردن که تراشه روی برد اصل باشه. خواستم ببینم اگه با همین تراشه stm می فرستین و تراشش چینی نیست سفارش بدم.
با سلام تراشه روی برد STM می‌باشد.
سلام. آیا تراشه اصلی ST استفاده شده؟ درنظرات دیدم که تراشه ساخت ST نیست!
با سلام شرکت سازنده معمولا از آی‌سی STM32 برای این ماژول استفاده می‌کند. اما مواردی هم بوده است که شرکت سازنده ماژول از آی‌سی ch32f103 استفاده کرده است. در عمل و در کاربرد تفاوتی بین این دو آی‌سی وجود ندارد.
تراشه stm32f103c8 روش هست الان؟ 22 مرداد 1400
با سلام بله
پین هدر هم داره؟
با سلام بله پین هدر همراه محصول می‌باشد اما لحیم نشده است.
پین هدر داره یا جدا باید تهیه بشه؟
داره همراهش.
فاصله ی پین ها چقدره؟
فاصله استاندارد که روی برد بردها و پین هدر ها هست... نیاز به تهیه هدر نیست البته
خرید قبلیم این برد را با تراشه ch32 دریافت کردم و 2 عدد هم خریدم. آیا امکان داره با موجودی جدیدتون که تراشه stm32 داره یکیش رو عوض کنید(اکبند هست)؟
با سلام این موارد را بایستی از طریق تماس با بخش فروش پرسش نمائید.
سلام موجود فعلی تراشه Stm32f103 روش هست؟ و اینکه لینک پروگرامر این محصول لطفا بهم بدید.
با سلام 1.بله همین تراشه می‌باشد. 2. می‌توانید از آموزش های بخش آموزش های مربوط استفاده کنید. در ضمن از آموزش زیر می‌توانید برای شروع کار با این ماژول بهره ببرید: https://circuitdigest.com/microcontroller-projects/getting-started-with-stm32-blue...
سلام و خسته نباشید ؛ دوباره کی موجود میشود تا قبل از عید ممکن هست دوباره موجود بشه ؟
با سلام انشاءالله سال جدید
سلام. من این برد رو خریداری کردم ولی متاسفانه از طریق UART پروگرام نمیشه. چکار کنم؟ (از طریق SWD پروگرم میشه). قبلا تهیه کرده بودم اوکی بود
با سلام برای راهنمایی بیشتر می‌توانید با واحد فنی تماس بگیرید.
متاسفانه بُرد تراشه STM32f103 روش نیست و تراشه chf103 داره. همین باعث شده بعد از چند ساعت وقت گذاشتن نتونم باهاش کار کنم و نرم افزار برد رو نمیشناسه.
با سلام بایستی از طریق ST-LINK پروگرام کنید نه مبدل USB to TTL
سلام میکروکنترلر روی برد ch32f103 هستش ولی تو عکس stm32f103 ؟؟
با سلام عملکردی کاملا مشابه هستند. با این تفاوت که کمپانی سازنده آن دو متفاوت است.
سلام من 2 عدد از این محصول میخوام. اما میگه روی 2 تا تخفیف نداره. میشه یکی با تخفیف بدین و روی دومی تخفیف رو حذف کنید؟
با سلام تخفیف ها فقط بر روی یک محصول اعمال می‌شوند.
عالی، موجود شد. فقط چرا زدین بالای 200 تومن ارسال رایگان ولی وقتی 300 تومن خرید میکنیم رایگان میشه!؟
با سلام ارسال رایگان برای خریدهای بالای 300 هزار تومان می‌باشد.
برای فردا موجود میشه با تخفیف؟ میشه دقیق بگید؟ میترسم جاهای دیگه هم ناموجود بشه. خیلی سایتا ندارن. خیلیاشون هم معتبر به نظر نمیرسه میخوام از شما بگیرم
با سلام این محصول در این هفته موجود می‌شود. می‌توانید از فرصت تخفیف های بعدی استفاده کنید.
سلام تا شنبه 2 اسفند موجود میشه؟ 2 تا میخوام به همراه پروگرمر
با سلام بله موجود می‌شود.
مقدار مقاومت R10 (پشت برد) رو می خونید؟ باید 1.5k باشه (نوشته شده باشه ۱۵۲) میکرو دقیقاً STM32F103C8 هست؟
مقاومت R10 =10K می باشد میکرو روی برد با اسم ماژول یکی میباشد
دوباره موجود نمیشه؟ الان ۱۲ مرداده؟
زمان موجود شدن در صفحه محصول اطلاع رسانی می شود
سلام کی دوباره موجودی محصول تون تامین میگردد ؟؟؟
با سلام انشاالله بزودی
باعرض سلام و خسته نباشید میخواستم ببینم adc این برد چند بیت هستش؟
با سلام. ADC این میکروکنترلر 12 بیت می باشد
سلام من این محصول رو خریداری کردم. اما همراه محصول هیچ توضیحی و یا دفترچه ای راجب به محصول یا شماتیک برد وجود نداشت. شماتیک برد رو از کجا بگیرم؟
با عرض سلام. می توانید برای کار با این محصول این آموزش را مطالعه کنید: گام به گام برای شروع کار با برد STM32F103C8T6 http://thecaferobot.com/learn/getting-started-w-stm32f103c8t6/
سلام، آیا این برد با پین هدر لحیم شده ارائه می شود؟
باسلام. خیر. پین هدر ها به صورت جداگانه برایتان ارسال خواهد شد.
سلام خسته نباشید خواستم ببینم پروگرامر st link روی خود برد هست یا اینه برای پروگرام کردن نیاز به پروگرامر جداگانه هست؟
باسلام. نیاز به تهیه ی پروگرامر جداگانه دارید.
سلام. من تعدادی از این برد رو خریداری کردم ولی متاسفانه پروگرام نمیشن. حدود 20 تا از این برد رو من قبلا برای پروژه هام پروگرام کردم .چکار کنم؟
باسلام. اگر احساس می کنید که بردها مشکلی دارند، با فروشگاه تماس گرفته و طبق ضمانت نامه ای که همراه محصول ارسال شده است، آن ها را پس بفرستید.
زده بودید 8 بهمن موجود میشه! امروزم برش داشتید! بلاخره موجود میشه یا ؟؟؟
سلام متاسفانه کمی تاخیر دارد
سلام نحوه پروگرام کردن ماژول رو توضیح بدین
سلام می تونید از پورت jtag استفاده کنید . تو عکسها مشخص کزده . راه های دیگه هم داره که تو فروم بپرسید
