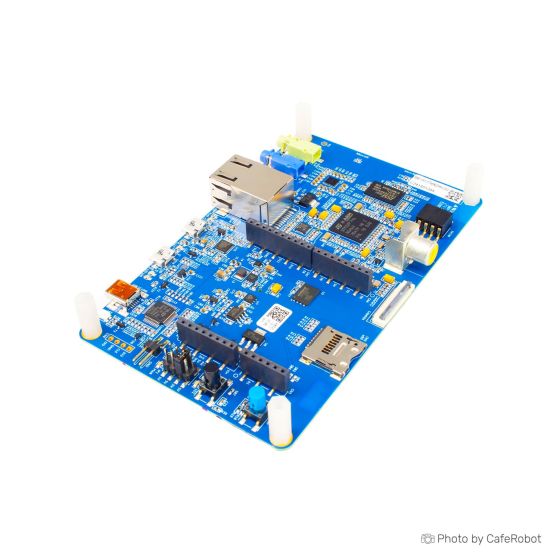

برد دیسکاوری STM32F746G-DISCOVERY [نمایشگر آسیب دیده]

توجه: نمایشگر این برد در حمل و نقل آسیب دیده است. برد کاملا نو است و توسط تیم فنی تست شده. فقط مدتی در انبار بوده است. لطفا قبل از خرید توجه فرمایید.

یک پلتفرم توسعه یافته برای میکروکنترلر STMicroelectronics ARM® Cortex®-M7 core-based STM32F746NGH6 است. این میکروکنترلر دارای 4 رابط I2C، دارای 6 رابط SPI، با سه I2S مولتی پلکس، SDMMC، چهار رابط USART، دو رابط CAN، سه ADC دوازده بیتی، دو DAC دوازده بیتی، دو SAI، رابط ماژول دوربین دیجیتال 8-14 بیتی، یک SRAM داخلی 320+16+4 کیلوبیتی، فلش مموری 1 مگابایتی ، USB HS OTG، USB FS OTG، Ethernet MAC، رابط FMC، رابط Quad-SPI، پشتیبانی از دیباگر SWD می‌باشد. استفاده از این برد چندمنظوره، آسان بوده و قابل استفاده برای مبتدیان و افراد حرفه‌ای می‌باشد.
ویژگی‌های سخت افزاری بسیار زیاد و جامع این برد باعث می‌شود تا تقریبا همه تجهیزات جانبی را ارزیابی کنید و پروژه‌های خود را توسعه داده و به انجام برسانید. این برد همچنین از یک ST-LINK/V2-1، دیباگر مدار داخلی و پروگرامر برای پردازنده STM32 برخوردار است.

مشخصات فنی برد دیسکاوری STM32F746G

• میکروکنترلر: STM32F746NGH6
• ولتاژ تغذیه: ولتاژ تغذیه بورد از طریق درگاه USB یا منبع تغذیه خارجی 5 ولتی
• منبع تغذیه خارجی: 3-5 ولت DC
• حافظه FLASH: برابر است با 1Mb
• حافظه RAM: برابر است با 340Kb
• دارای ST-LINK/V2-1روبردی
• عملکردهای USB: پورت COM مجازی، ذخیره انبوه، پورت دیباگ
• دارای LCD-TFT به اندازه 4.3-inch 480x272 رنگی با صفحه نمایش لمسی خازنی
• کانکتور دوربین
• کدک (codec) صورتی SAI
• خط صوتی در داخل و خارج
• خروجی های بلندگو استریو
• دو میکروفون ST MEMS
• کانکتور ورودی SPDIF RCA
• فلش مموری Quad-SPI: برابر است با 128 مگابیت
• SDRAM : برابر است با 128 مگابیت (64 مگابیت در دسترس)
• کانکتور برای microSD
• کانکتور RF-EEPROM
• USB OTG HS با کانکتور Micro-AB
• USB OTG FS با کانکتور Micro-AB
• کانکتور اترنت سازگار با IEEE-802.3-2002
• 5 آپشن منبع تغذیه:
• ST LINK/V2-1
• کانکتور USB FS
• کانکتور USB HS
• VIN از کانکتور آردوینو
• 5 ولت خارجی از کانکتور
• دارای کانکتورهای آردوینو Uno V3
• دارای 4 LED:
• دارای دو دکمه فشاری ریست و کاربر

The STM32F746G Discovery Board is a versatile development platform designed for developers to create, test, and share applications using the STM32F7 Series microcontrollers based on the ARM® Cortex®-M7 core. The board supports a wide range of applications, including audio, graphics, high-speed connectivity, and more, making it ideal for advanced embedded projects. The board’s compatibility with Arduino connectors expands its capabilities with various specialized add-on boards.

Specifications of STM32F746G Discovery Board

• Microcontroller: STM32F746NGH6 with 1 MB Flash and 340 KB RAM
• On-board Debugger: ST-LINK/V2-1 with USB re-enumeration capabilities
• Display: 4.3-inch LCD-TFT (480x272) with capacitive touch screen
• Audio: SAI audio codec, audio line in/out jack, stereo speaker outputs, two MEMS microphones
• Memory: 128-Mbit Quad-SPI Flash and 128-Mbit SDRAM
• Connectivity: USB OTG HS/FS, Ethernet, camera connector, microSD card slot, RF-EEPROM connector
• Power Supply Options: ST LINK/V2-1, USB FS/HS connectors, Arduino VIN, external 5V
