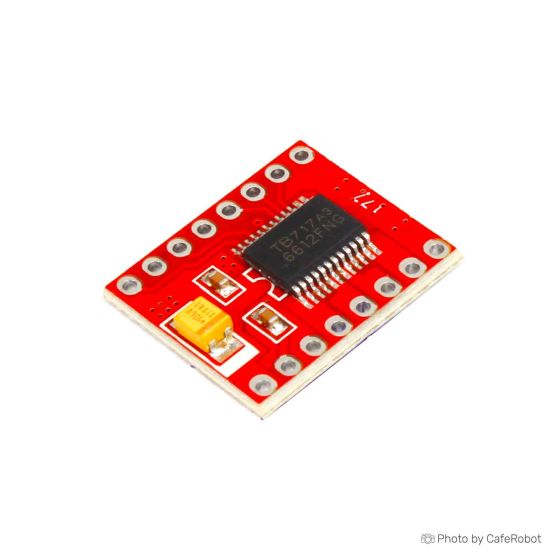

ماژول درایور موتور دو کاناله TB6612FNG
- +25 4 % 110٬100 تومان
- +50 6 % 107٬800 تومان
- +100 8 % 105٬400 تومان
- +300 10 % 103٬100 تومان
- +500 12 % 100٬700 تومان
ماژول درایور موتور دو کاناله TB6612FNG یک ابزار قدرتمند برای کنترل دو موتور DC است. این ماژول قادر است تا جریان مداوم 1.2 آمپر (تا 3.2 آمپر به‌صورت لحظه‌ای) را برای هر کانال فراهم کند و با استفاده از دو سیگنال ورودی (IN1 و IN2)، می‌تواند موتور را در یکی از چهار حالت عملیاتی شامل چرخش به جلو (CW)، چرخش به عقب (CCW)، ترمز کوتاه، و توقف کنترل کند. سرعت هر موتور نیز با استفاده از سیگنال PWM که تا فرکانس 100 کیلوهرتز عمل می‌کند، قابل تنظیم است. ماژول TB6612FNG شامل مدار قطع حرارتی داخلی و همچنین مدار تشخیص ولتاژ پایین است که از آسیب به ماژول در شرایط نامناسب جلوگیری می‌کند.
مشخصات فنی ماژول درایور موتور دو کاناله TB6612FNG
- ولتاژ منبع تغذیه: VM = حداکثر 15V، VCC = 2.7-5.5V
- جریان خروجی: Iout = 1.2A (میانگین) / 3.2A (لحظه‌ای)
- حالت‌های کنترل موتور: CW / CCW / ترمز کوتاه / توقف
- مدار کنترل استندبای: برای صرفه‌جویی در انرژی
- پین‌های خروجی: تمام پین‌های TB6612FNG به پین‌های 0.1 اینچ متصل شده‌اند
- خازن‌های فیلترینگ: در هر دو خط تغذیه قرار دارد
The TB6612FNG motor driver can control up to two DC motors at a constant current of 1.2A (3.2A peak). Two input signals (IN1 and IN2) can be used to control the motor in one of four function modes-CW, CCW, short-brake, and stop. The two motor outputs (A and B) can be separately controlled, the speed of each motor is controlled via a PWM input signal with a frequency up to 100kHz. The STBY pin should be pulled high to Take the motor out of standby mode. CJMCU.
Logic supply voltage (VCC) can be in the range of 2.7-5.5VDC, while the motor supply (VM) is limited to a maximum voltage of 15VDC. The output current is rated up to 1.2A per channel (or up to 3.2A for a short, single pulse).
Board comes with all components installed as shown. Decoupling capacitors are included on both supply lines. All pins of the TB6612FNG are broken out to two 0.1 "pitch headers; the pins are arranged such that input pins are on one side and output pins are on the other.
Features:
Power supply voltage: VM = 15V max, VCC = 2.7-5.5V
Output current: Iout = 1.2A (average) / 3.2A (peak)
Standby control to save power
CW / CCW / short brake / stop motor control modes
Built-in thermal shutdown circuit and low voltage detecting circuit
All pins of the TB6612FNG broken out to 0.1 "spaced pins
Filtering capacitors on both supply lines
