- +50 5 % 11٬510 تومان
- +100 7 % 11٬210 تومان
- +300 10 % 10٬920 تومان
- +500 12 % 10٬620 تومان
- +1000 15 % 10٬330 تومان

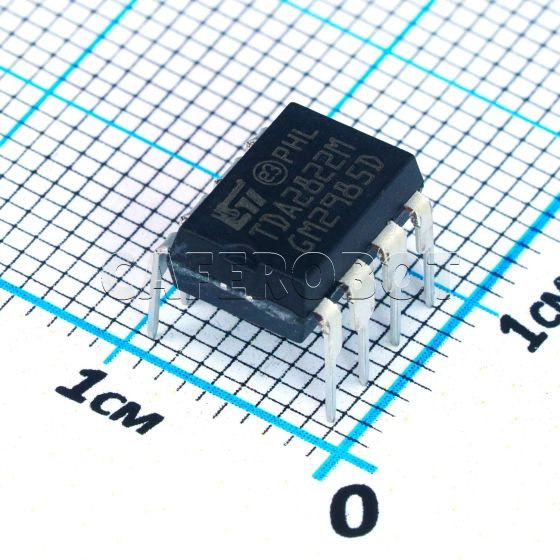

آی‌سی TDA2822M یک تقویت‌کننده صوتی کم‌ولتاژ است که در پکیج DIP-8 (Dual In-line Package) ارائه می‌شود. این آی‌سی برای استفاده در دستگاه‌های صوتی قابل حمل مانند پخش‌کننده‌های کاست و رادیوها طراحی شده است. TDA2822M دارای گین داخلی ۲۰ است که می‌تواند با افزودن یک مقاومت و خازن بین پین‌های ۱ و ۸ تا ۲۰۰ افزایش یابد. این ویژگی آن را برای کاربردهای صوتی با کیفیت در دستگاه‌های قابل حمل مناسب می‌سازد.
مشخصات فنی TDA2822M
- ولتاژ تغذیه عملیاتی: ۱.۸ ولت تا ۱۵ ولت
- توان خروجی: ۱ وات در هر کانال با بار ۸ اهم و ولتاژ تغذیه ۶ ولت
- گین داخلی: ۲۰ (قابل افزایش تا ۲۰۰ با افزودن مقاومت و خازن بین پین‌های ۱ و ۸)
- مصرف جریان در حالت سکون: ۶ میلی‌آمپر
- ابعاد: ۱۰.16 میلی‌متر × 4.57 میلی‌متر × 3.56 میلی‌متر
دیتاشیت TDA2822M
برای اطلاعات فنی دقیق، به دیتاشیت TDA2822M مراجعه کنید.
The TDA2822M is a low-voltage audio amplifier IC available in a DIP-8 (Dual In-line Package). Designed for use in portable audio devices such as cassette players and radios, this IC features an internal gain of 20, which can be increased up to 200 by adding a resistor and capacitor between pins 1 and 8. This makes it suitable for high-quality audio applications in portable devices.
Specifications of TDA2822M
- Operating Supply Voltage: 1.8V to 15V
- Output Power: 1W per channel into 8Ω with a 6V supply voltage
- Internal Gain: 20 (can be increased up to 200 with external components between pins 1 and 8)
- Quiescent Current Drain: 6mA
- Dimensions: 10.16mm x 4.57mm x 3.56mm
Datasheet of TDA2822M
For detailed technical information, refer to the TDA2822M Datasheet.
| اصالت کالا | کپی (Copy) |
|---|---|
| Function | Headphone or Speaker |
| پکیج | DIP-8 |
| شیوه نصب | Through Hole |
| نوع | Audio Amplifiers |
| بسته بندی | Tube |
| Minimum Operating Temperature | -40 C° |
| Maximum Operating Temperature | #ERROR! |
| Output Power | 2W |
| سایر ویژگی ها | Dual Audio Power Amplifier 0.5W(3-6V ) Dual Low-Voltage Power Amplifier; Bridge-Stereo Configuration, 0.5W, Supply Voltage Down:1.8V, 6mA |
| تولید کننده | STMicroelectronics |
