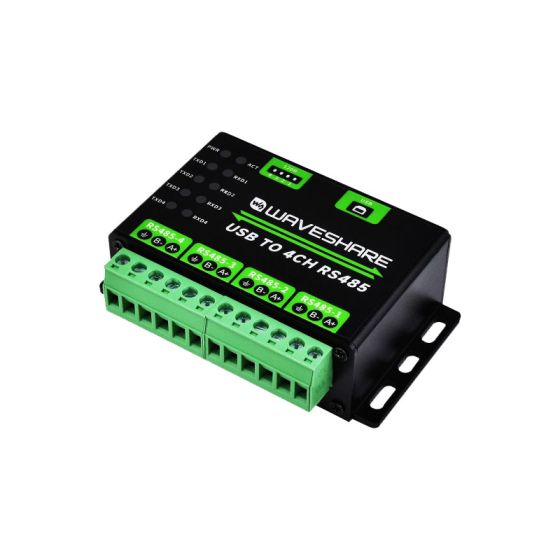

ماژول مبدل USB به چهار کانال RS485 با درایور CH344 برند Waveshare یک مبدل رابط صنعتی است که ارتباط بیوقفهای را بین پورتهای USB و دستگاههای RS485 برقرار میکند. این ماژول در دو نسخه ارائه میشود: نوع A، نسخه استاندارد غیر ایزوله، و نوع B، نسخه ایزوله که حفاظت بهبود یافتهتری را فراهم میآورد. هر دو نسخه از نرخهای Baud قابل تنظیم از 1200bps تا 460800bps پشتیبانی میکنند و دارای حفاظت در برابر ESD و نوسانات هستند که آنها را برای کاربردهای صنعتی و مسافتهای طولانی مناسب میسازد. این مبدلها از ارتباط چندنقطهای پشتیبانی میکنند که آنها را برای پیکربندیهای نقطه به چند نقطه در محیطهای شبکهای ایدهآل میسازد.
مشخصات فنی ماژول مبدل USB به چهار کانال RS485 دارای درایور CH344 و برند Waveshare
- نوع A: نسخه معمولی
- نوع محصول: مبدل USB به RS485 با کیفیت صنعتی
- ولتاژ کاری USB: 5V
- اتصال پورت میزبان: USB-B
- اتصال پورت دستگاه: ترمینال پیچ (RS485)
- نرخ Baud: 1200bps ~ 460800bps
- حفاظت: فیوز قابل بازنشانی 500mA، حفاظت در برابر ESD
- مسافت انتقال RS485: تا 1200 متر (با نرخ پایین و مقاومت 120R فعال)
- حالت انتقال: نقطه به چند نقطه (تا 32 گره، توصیه میشود برای بیش از 16 گره از تقویتکننده استفاده شود)
- دمای عملیاتی: -40°C ~ 85°C
- رطوبت عملیاتی: 5%RH ~ 95%RH
- سیستمهای عامل پشتیبانی شده: Windows 7/8/8.1/10/11، Mac، Linux، Android
- نوع B: نسخه ایزوله
- نوع محصول: مبدل USB به RS485 ایزوله صنعتی
- ولتاژ کاری USB: 5V
- اتصال پورت میزبان: USB-B
- اتصال پورت دستگاه: ترمینال پیچ (RS485)
- نرخ Baud: 1200bps ~ 460800bps
- حفاظت: فیوز قابل بازنشانی 500mA، حفاظت در برابر ESD، مقاوم در برابر رعد و برق 600W، حفاظت در برابر نوسانات و مقاومتهای 120R داخلی
- ایزولاسیون: ایزولاسیون خروجی برای حفاظت بهتر
- مسافت انتقال RS485: تا 1200 متر (با نرخ پایین و مقاومت 120R فعال)
- حالت انتقال: نقطه به چند نقطه (تا 32 گره، توصیه میشود برای بیش از 16 گره از تقویتکننده استفاده شود)
- نشانگرها:
- نشانگر PWR: روشن شدن هنگام شناسایی ولتاژ USB
- نشانگر ACT: روشن شدن به رنگ سبز هنگام شناسایی درایور
- نشانگر RXD: روشن شدن هنگام دریافت داده از پورت دستگاه
- نشانگر TXD: روشن شدن هنگام ارسال داده از پورت USB
- دمای عملیاتی: -40°C ~ 85°C
- رطوبت عملیاتی: 5%RH ~ 95%RH
- سیستمهای عامل پشتیبانی شده: Windows 7/8/8.1/10/11، Mac، Linux، Android
اطلاعات بیشتر درمورد ماژول مبدل USB به چهار کانال RS485 دارای درایور CH344 و برند Waveshare
The Waveshare USB to 4CH RS485 Driver is an industrial-grade converter that allows seamless communication between USB ports and RS485 devices. This module is available in two options: Type A, a standard non-isolated version, and Type B, an isolated version that provides enhanced protection. Both types support baud rates ranging from 1200bps to 460800bps and offer ESD and surge protection, making them suitable for industrial and long-distance applications. They support multi-node communication, making them ideal for point-to-multipoint configurations in networked environments.
Specifications of Waveshare USB to 4CH RS485 Driver
Type A: Normal Version
-
Product Type: Industrial Grade USB to RS485 converter
-
USB Operating Voltage: 5V
-
Host Port Connector: USB-B
-
Device Port Connector: Screw terminal (RS485)
-
Baud Rate: 1200bps ~ 460800bps
-
Protection: 500mA resettable fuse, ESD protection
-
RS485 Transmission Distance: Up to 1200m (low rate with 120R resistor enabled)
-
Transmission Mode: Point-to-multipoints (up to 32 nodes, repeaters recommended for more than 16 nodes)
-
Operating Temperature: -40°C ~ 85°C
-
Operating Humidity: 5%RH ~ 95%RH
-
Supported Operating Systems: Windows 7/8/8.1/10/11, Mac, Linux, Android
Type B: Isolated Version
-
Product Type: Industrial isolated USB to RS485 converter
-
USB Operating Voltage: 5V
-
Host Port Connector: USB-B
-
Device Port Connector: Screw terminal (RS485)
-
Baud Rate: 1200bps ~ 460800bps
-
Protection: 500mA resettable fuse, ESD protection, 600W lightningproof, surge protection, and onboard 120R resistors
-
Isolation: Output isolation for enhanced protection
-
RS485 Transmission Distance: Up to 1200m (low rate with 120R resistor enabled)
-
Transmission Mode: Point-to-multipoints (up to 32 nodes, repeaters recommended for more than 16 nodes)
-
Indicators:
-
PWR Indicator: Lights up when USB voltage is detected
-
ACT Indicator: Turns green when the driver is detected
-
RXD Indicator: Lights up when receiving data from the device ports
-
TXD Indicator: Lights up when sending data through the USB port
-
-
Operating Temperature: -40°C ~ 85°C
-
Operating Humidity: 5%RH ~ 95%RH
-
Supported Operating Systems: Windows 7/8/8.1/10/11, Mac, Linux, Android
