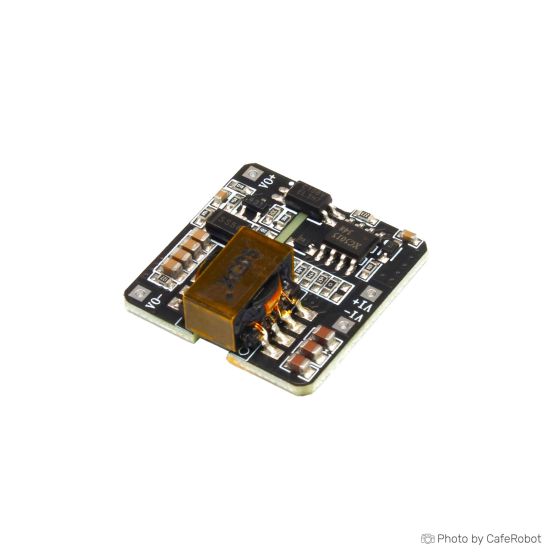

ماژول رگولاتور DC به DC ایزوله XC5015 یک منبع تغذیه قدرتمند و کارآمد است که برای کاربردهایی طراحی شده است که نیاز به تبدیل توان ایزوله دارند. این ماژول با بازده تبدیل 84% و مکانیزمهای حفاظتی پیشرفته مانند محافظت در برابر افت ولتاژ ورودی و حفاظت از اتصال کوتاه، عملکردی قابلاعتماد را در محیطهای سخت ارائه میدهد. با طراحی کوچک و مقاومت بالا، این ماژول برای طیف گستردهای از پروژههای الکترونیکی و صنعتی مناسب است.
مشخصات فنی ماژول رگولاتور DC به DC ایزوله XC5015
- ولتاژ ورودی: 9 الی 36 ولت DC
- جریان ورودی: 4~299mA (بار کامل/بدون بار)
- بازده تبدیل: 84% (با ورودی 24 ولت و خروجی 1.2 آمپر)
- ریپل و نویز: 50~80mV (با ورودی 24 ولت و خروجی 1.2 آمپر)
- دقت ولتاژ خروجی: ±0.8%
- محدوده تنظیم خطی: 0% (با ورودی 9 ~36 ولت و خروجی 1.2 آمپر)
-
محافظت در برابر افت ولتاژ ورودی:
- ولتاژ قفل: 7.2V
- ولتاژ بازیابی: 8.3V
- محافظت در برابر اتصال کوتاه: دارد (با بازیابی خودکار)
- دمای کاری: -40°C ~ 80°C
- ولتاژ عایق: 1500VDC (حداقل)
- ابعاد: 25.4x20.32x8.5 میلیمتر
کاربردهای ماژول رگولاتور DC به DC ایزوله XC5015
- تأمین توان ایزوله برای مدارات حساس
- تجهیزات صنعتی و الکترونیکی
- کاربردهای کنترل و اندازهگیری
- منابع تغذیه پشتیبان در سیستمهای مخابراتی
The XC5015 DC-DC Isolated Power Supply is a robust and efficient power module designed for various applications requiring isolated power conversion. With an input current range of 4-299mA and a conversion efficiency of 84%, this module ensures reliable performance with minimal power loss. It features comprehensive protection mechanisms, including input undervoltage protection and short circuit protection, making it suitable for demanding environments.
Specifications of XC5015 DC-DC Isolated Power Supply
- Input Current: 4~299mA (full load/no load)
- Conversion Efficiency: 84% (@24v Input & 1.2A Output)
- Ripple & Noise: 50~80mV (@24v Input & 1.2A Output)
- Output Voltage Accuracy: 0.8%
- Linear Regulation Rate: 0% (@9 ~36V Input & 1.2A Output)
-
Input Undervoltage Protection:
- Locking Voltage: 7.2V
- Recovery Voltage: 8.3V
- Short Circuit Protection: Yes (with self-recovery)
- Operating Temperature: -40°C ~ 80°C
- Insulation Voltage: 1500VDC (min)
- Dimensions: 25.4mm x 20.32mm x 8.5mm (LxWxH)
How to Use
-
Connect Input Voltage:
- Ensure the input voltage is within the range of 9V to 36V.
- Connect the input terminals to the power source.
-
Connect Output Load:
- Connect the load to the output terminals.
- Ensure the load does not exceed the rated output current of 1.2A.
-
Protection Mechanisms:
- The module will automatically lock at 7.2V if the input voltage drops too low, and recover when it reaches 8.3V.
- In case of a short circuit, the module will shut down and self-recover once the fault is cleared.
-
Temperature Management:
- Operate within the specified temperature range (-40°C to 80°C).
- Ensure proper ventilation or cooling if operating at high loads or temperatures.
