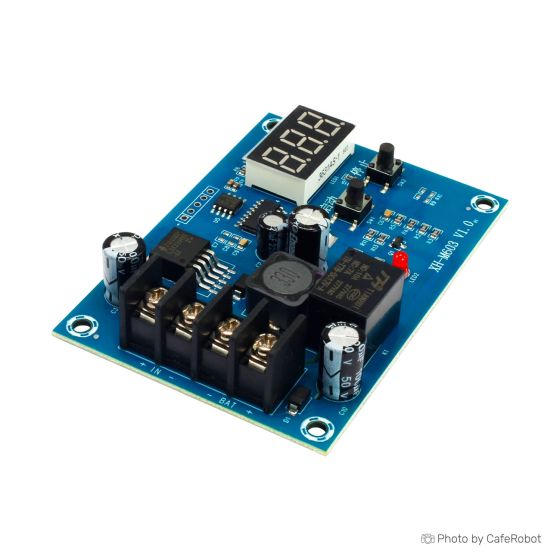

ماژول کنترل شارژ باتری XH-M603

ماژول XH-M603 یک ماژول کنترل شارژ باتری قدرتمند و پرکاربرد است که برای شارژ انواع باتری‌ها به‌ویژه باتری‌های اسید-سربی (Lead-acid) با ولتاژهای مختلف، طراحی شده است. این ماژول به‌راحتی قادر است فرآیند شارژ را کنترل کرده و از شارژ بیش‌ازحد باتری جلوگیری کند. به‌کمک رله داخلی خود، می‌تواند به‌طور خودکار شارژر را روشن و خاموش کند تا باتری به صورت ایمن و بهینه شارژ شود. با استفاده از نمایشگر دیجیتال LED موجود در ماژول، ولتاژ باتری به‌صورت لحظه‌ای نمایش داده می‌شود و می‌توان ولتاژ قطع و وصل شارژ را به‌طور دقیق تنظیم کرد. این ویژگی‌ها باعث می‌شود XH-M603 برای کاربردهای خانگی، صنعتی و پروژه‌های الکترونیکی یک انتخاب ایده‌آل باشد.

ویژگی‌های کلیدی ماژول کنترل شارژ باتری XH-M603

• قابلیت تنظیم ولتاژ قطع و وصل شارژ: کاربر می‌تواند ولتاژ شروع و توقف شارژ را با دقت تنظیم کند.
• نمایشگر دیجیتال: ولتاژ باتری به صورت لحظه‌ای روی نمایشگر LED نمایش داده می‌شود.
• پشتیبانی از باتری‌های مختلف: سازگار با باتری‌های 12V و 24V اسید-سربی.
• حفاظت در برابر شارژ بیش از حد: به‌طور خودکار از شارژ اضافی باتری جلوگیری می‌کند.
• رله داخلی: رله موجود به‌طور خودکار فرآیند شارژ را کنترل می‌کند.
• ولتاژ کاری: 10-30 ولت DC

مشخصات فنی ماژول کنترل شارژ باتری XH-M603

• ولتاژ تغذیه: 10-30V DC
• ولتاژ ورودی شارژ: 0-30V
• حداکثر جریان شارژ: 10 آمپر
• نوع باتری‌های پشتیبانی‌شده: اسید-سربی 12V/24V
• ابعاد: 82x58x18 میلی‌متر
• محدوده دمای کاری: -10 تا +50 درجه سانتی‌گراد
• دقت ولتاژ نمایشگر: ±0.1 ولت

کاربردها

• • شارژ ایمن باتری‌های اسید-سربی
  • پروژه‌های الکترونیکی و کنترل شارژ
  • سیستم‌های خورشیدی و UPS
  • کنترل شارژ باتری در دستگاه‌های صنعتی و خانگی

نحوه استفاده از ماژول کنترل شارژ باتری XH-M603

• باتری قابل شارژ خود را به ترمینال‌های باتری (BAT) ماژول متصل کنید و به جهت قطبیت توجه کنید. پس از مدتی، نمایشگر LED ولتاژ دقیق باتری را نشان می‌دهد. دقت داشته باشید که این ماژول انرژی خود را از باتری دریافت می‌کند و نه از شارژر باتری.

• در حالت نمایش عادی، با فشار دادن دکمه UP/START ولتاژ شروع شارژ نمایش داده می‌شود. اگر حدود ۳ ثانیه دکمه را نگه دارید، نمایشگر به حالت چشمک‌زن تغییر می‌کند. حالا می‌توانید با استفاده از دکمه‌های UP و DOWN مقدار ولتاژ شروع شارژ را تنظیم کنید. بعد از تنظیم ولتاژ، دکمه را رها کنید تا نمایشگر از حالت چشمک‌زن خارج شود و ولتاژ انتخاب شده ذخیره گردد.

• همچنین در حالت نمایش عادی، با فشار دادن دکمه DOWN/STOP ولتاژ توقف شارژ نمایش داده می‌شود. اگر حدود ۳ ثانیه دکمه را نگه دارید، نمایشگر به حالت چشمک‌زن تغییر می‌کند و می‌توانید با دکمه‌های UP و DOWN ولتاژ توقف شارژ را تنظیم کنید. پس از تنظیم، دکمه را رها کنید تا نمایشگر از حالت چشمک‌زن خارج شده و ولتاژ موردنظر ذخیره شود.

• سپس شارژر باتری خود را به ورودی (IN) ماژول متصل کنید و شارژ آغاز می‌شود. توجه داشته باشید که باید شارژر باتری با ولتاژ و جریان مناسب برای باتری شما مطابقت داشته باشد.

• در حالت روشن بودن ماژول، می‌توانید تنظیمات آن را به حالت کارخانه بازگردانید. برای این کار، دکمه‌های UP و DOWN را همزمان به مدت ۳ ثانیه نگه دارید. سپس عدد ۸۸۸ در نمایشگر LED نشان داده می‌شود. مقادیر پیش‌فرض کارخانه ولتاژ شروع ۱۲ ولت و ولتاژ توقف ۱۴.۵ ولت است.

Introducing the XH-M603 Battery Charging Control Module, a versatile and efficient solution for managing your battery charging needs. This compact module is equipped with advanced features to ensure safe and optimized charging for various battery types. With a wide input voltage range of 6-60V and a maximum charging current of 20A, this module offers flexibility and reliability. Its easy-to-read LED display provides real-time voltage and current monitoring, allowing you to keep track of the charging process effortlessly. The XH-M603 also incorporates multiple protection mechanisms such as overcharge, over-discharge, and short circuit protection, ensuring the longevity of your batteries and preventing potential hazards. Whether you're working on DIY projects or professional applications, this user-friendly module is a must-have for efficient battery charging.

The XH-M603 Battery Charging Control Module stands out with its straightforward setup and comprehensive specifications. With its compact size and user-friendly interface, this module is suitable for both beginners and experienced enthusiasts. The module supports a wide range of battery types, including lead-acid, lithium, and lithium iron phosphate, making it compatible with various applications. Its adjustable charging voltage and current settings provide precise control over the charging process, meeting the specific requirements of your batteries. Designed with safety in mind, the XH-M603 incorporates thermal protection to prevent overheating, ensuring stable and secure charging. Upgrade your battery charging experience with the reliable and feature-rich XH-M603 Battery Charging Control Module.

Specification of xh-m603 battery charging control module:

• Input Voltage: DC 10V to 30V
• Display Precision: 0.1V
• Control Precision: 0.1V
• Voltage Tolerance: ±0.1V
• Output Type: Direct Output
• Battery Voltage: 12V to 24V
• Dimension(mm): 82 x 58 x 18
