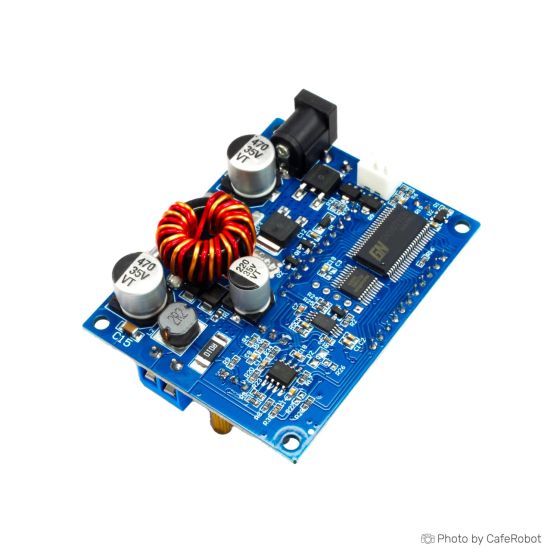

ماژول رگولاتور DC به DC کاهنده / افزاینده 6 آمپر با قابلیت نمایش و تنظیم ولتاژ و جریان خروجی
[BAT-02-175]
قیمت های پلکانی:
- +5 5 % 1٬124٬000 تومان
- +10 8 % 1٬093٬000 تومان
- +25 10 % 1٬062٬000 تومان
- +50 13 % 1٬030٬000 تومان
- +100 16 % 999٬000 تومان
گارانتی اصالت و سلامت فیزیکی کالا
جزئیات
30 هزار تومان تخفیف اولین خرید با کد HELLO (حداقل خرید 300 هزار تومان)
موجودی:
کد انبار
BAT-02-175
سایر روش ها
1٬185٬800 تومان
محصولات مرتبط
ماژول رگولاتور DC به DC افزاینده MP3429
As low as
806٬652 تومان
رگولاتور کاهنده کوچک 3.3/5 ولت 3 آمپر
As low as
76٬890 تومان
این ماژول مبدل DC به DC از نوع کاهنده و افزاینده (Buck-Boost) با قابلیت تنظیم ولتاژ و جریان خروجی، برای استفاده به عنوان منبع تغذیه آزمایشگاهی، شارژر باتری، درایور LED و سایر کاربردهای مشابه طراحی شده است. این ماژول دارای نمایشگر LCD جهت نمایش ولتاژ، جریان، توان و دما به‌صورت لحظه‌ای است و با استفاده از دو ولوم چرخشی ولتاژ و جریان خروجی را به‌راحتی می‌توان تنظیم کرد. همچنین از حفاظت‌های مختلف نرم‌افزاری و سخت‌افزاری مانند محدودکننده جریان، دمای بیش از حد، اتصال کوتاه و... بهره می‌برد.
مشخصات فنی ماژول مبدل DC به DC افزاینده و کاهنده با نمایشگر LCD و جریان خروجی 6 آمپر
- ولتاژ ورودی: 5.5 تا 30 ولت (ولتاژ کاری معمولی 6 تا 30 ولت)
- ولتاژ خروجی: قابل تنظیم بین 0.5 تا 30 ولت
- جریان خروجی: تا 6 آمپر (با فن)، تا 4 آمپر (بدون فن)
- توان خروجی: تا 60 وات (با فن)، تا 35 وات (بدون فن)
- رزولوشن ولتاژ: 0.01 ولت (دقت ±1%)
- رزولوشن جریان: 0.001 آمپر (دقت ±1%)
- راندمان تبدیل: حدود 88%
- فرکانس کاری: 180 کیلوهرتز
- نمایشگر: نمایش ولتاژ ورودی، خروجی، جریان، توان، دما و وضعیت خروجی
- ابعاد: 79x43x48mm
طریقه تنظیم ولتاژ و جریان خروجی
- ابتدا ولوم تنظیم ولتاژ (CV) را بچرخانید تا ولتاژ خروجی دلخواه تنظیم شود.
- سپس ولوم تنظیم جریان (CC) را بچرخانید تا جریان موردنظر برای محدودکننده جریان مشخص شود.
- برای تنظیم جریان به‌صورت دقیق، ابتدا خروجی را اتصال کوتاه کرده و سپس ولوم CC را تنظیم کنید.
توضیحات مربوط به نمایشگر
- دکمه IN/OUT: با زدن این دکمه می‌توان بین نمایش ولتاژ ورودی و خروجی جابه‌جا شد. با نگه داشتن این دکمه، جریان و توان نمایش داده می‌شود.
- دکمه ON/OFF: برای روشن یا خاموش کردن خروجی. با نگه داشتن این دکمه، می‌توان حالت روشن یا خاموش بودن پیش‌فرض خروجی هنگام اتصال برق را تنظیم کرد.
- نشانگر OUT: روشن بودن این نماد به معنای فعال بودن خروجی ماژول است.
- نشانگر CV: ماژول در حالت ولتاژ ثابت کار می‌کند.
- نشانگر CC: ماژول در حالت جریان ثابت قرار گرفته است.
حفاظت‌ها
- دارای محافظ جریان بیش از حد (حداکثر 6 آمپر)
- محافظت حرارتی: در دمای بالاتر از 100 درجه خروجی خاموش می‌شود
- محافظت در برابر اتصال معکوس ورودی
- محافظت در برابر بازگشت جریان از خروجی
- محافظت در برابر اتصال کوتاه
فن هوشمند
- فن تنها در صورت عبور جریان بیش از 3 آمپر، توان بیش از 20 وات، یا دمای بیش از 40 درجه سانتی‌گراد فعال می‌شود.
کاربردها
- استفاده به عنوان منبع تغذیه قابل تنظیم آزمایشگاهی
- شارژر باتری (مناسب برای باتری‌های لیتیومی و سرب-اسید با جریان و ولتاژ مناسب)
- درایور LEDهای توان بالا (با کنترل جریان خروجی)
- ماژول آموزشی برای آموزش اصول مبدل‌های DC به DC و کنترل جریان
This DC-DC buck-boost converter module offers a versatile power solution with adjustable output voltage and current. It is suitable for use as a lab power supply, battery charger, or high-power LED driver. The module features an LCD screen that displays real-time input/output voltage, current, power, and temperature. It uses two rotary potentiometers for precise adjustment and includes comprehensive protection features for safe operation.
Specifications of 6A Adjustable Buck-Boost Converter Module with LCD
- Input voltage: 5.5V to 30V (recommended: 6V to 30V)
- Output voltage: Adjustable from 0.5V to 30V
- Output current: Up to 6A (with fan), up to 4A (fanless)
- Output power: Up to 60W (with fan), 35W (fanless)
- Voltage resolution: 0.01V (±1% accuracy)
- Current resolution: 0.001A (±1% accuracy)
- Efficiency: Around 88%
- Operating frequency: 180KHz
- Display: Shows input/output voltage, current, power, temperature, and output status
- Dimensions: 79x43x48mm
How to Adjust Output Voltage and Current
- Use the CV potentiometer to set the desired output voltage.
- Use the CC potentiometer to set the desired current limit.
- To set the current limit accurately, short the output and adjust the CC knob while monitoring current.
LCD Display Functions
- IN/OUT button: Switches between input and output voltage. Long press shows current and power.
- ON/OFF button: Enables or disables output. Long press sets default output state at power-on.
- OUT indicator: Shows whether output is currently active.
- CV indicator: Indicates constant voltage mode.
- CC indicator: Indicates constant current mode.
Protections
- Overcurrent protection (up to 6A)
- Over-temperature protection: shuts off output at 100°C
- Input reverse polarity protection
- Output reverse current protection
- Short-circuit protection
Smart Fan
- The fan turns on only when current > 3A, power > 20W, or temperature > 40°C.
Applications
- Adjustable lab power supply
- Battery charger (suitable for Li-ion, lead-acid, etc.)
- High-power LED driver with constant current
- Educational module for DC-DC power regulation
