- +25 5 % 308٬700 تومان
- +50 7 % 300٬900 تومان
- +100 10 % 293٬000 تومان
- +300 12 % 285٬200 تومان
- +500 15 % 277٬300 تومان

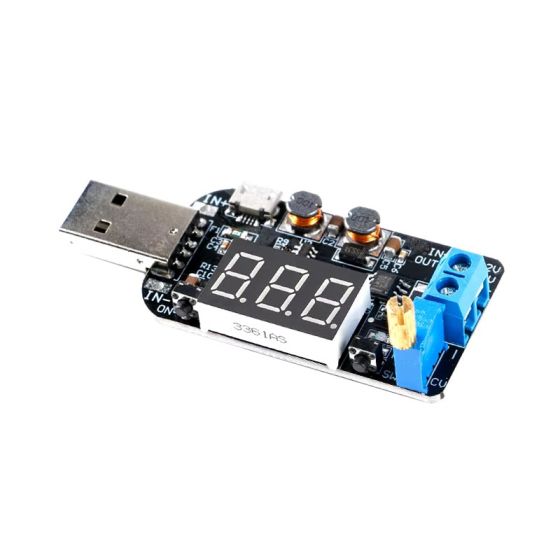

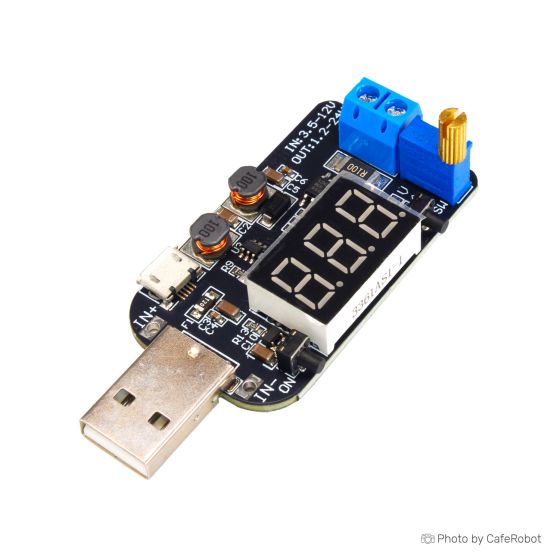

ماژول رگولاتور ولتاژ DC-DC با ورودی USB و میکرو USB مدل ZK-DPL یک ماژول منبع تغذیه قابل تنظیم است که امکان تنظیم ولتاژ به صورت کاهشی و افزایشی را فراهم می‌آورد. این ماژول دارای نمایشگر دیجیتال LED برای ولتاژ و جریان خروجی است که دقت بالایی دارد و کنترل ساده‌ای را ارائه می‌دهد. با داشتن ورودی‌های مختلف و دامنه وسیعی از کاربردها، مدل ZK-DPL برای استفاده در آزمایش مدارها، نمایش ولتاژ، و تبدیل توان مناسب است و می‌تواند تا ۳ وات توان خروجی را تأمین کند.
مشخصات فنی مبدل باک بوست DC-DC با ورودی USB و میکرو USB مدل ZK-DPL
- شماره محصول: ZK-DPL
- ولتاژ ورودی (پدها): ۳.۵ ولت تا ۱۲.۰ ولت DC
- ولتاژ ورودی (USB): ۵.۰ ولت DC
- ولتاژ خروجی: ۱.۲ ولت تا ۲۴.۰ ولت DC (قابل تنظیم)
- حداکثر توان خروجی: ۳ وات
- حداکثر جریان خروجی: بستگی به بار (محدودیت توان: ۳ وات)
- راندمان تبدیل: ۹۵٪
- دمای کاری: -۲۰ درجه سانتی‌گراد تا ۸۵ درجه سانتی‌گراد
- رطوبت کاری: ۰٪ تا ۹۵٪ RH
- نمایشگر: نمایشگر لوله دیجیتال ۳ رقمی برای ولتاژ و جریان
- ابعاد: ۶۸x۳۰x۲۲ میلی‌متر
The ZK-DPL DC-DC Buck Boost Voltage Regulator Module is a versatile power supply module designed to provide adjustable step-up and step-down voltage regulation. It features a digital LED display for output voltage and current, offering high resolution and simple control. With multiple input methods and a wide range of applications, the ZK-DPL is suitable for use in testing circuits, voltage display, and power conversion tasks, providing a maximum power output of 3W.
Specifications of ZK-DPL DC-DC USB/Micro USB Buck Boost Power Supply Voltage Regulator Module
- Product Number: ZK-DPL
- Input Voltage (Pads): 3.5V to 12.0V DC
- Input Voltage (USB): 5.0V DC
- Output Voltage: 1.2V to 24.0V DC (Adjustable)
- Max Output Power: 3W
- Max Output Current: Dependent on load (Power limit: 3W)
- Conversion Efficiency: 95%
- Operating Temperature: -20°C to 85°C
- Working Humidity: 0% to 95% RH
- Display: 3-bit digital tube display for voltage and current
- Dimensions: 68x30x22mm
Calibration of ZK-DPL DC-DC USB/Micro USB Buck Boost Power Supply Voltage Regulator Module
The ZK-DPL module allows for the calibration of both output voltage and current for accurate readings. Below are the steps for calibration:
Calibrate Output Voltage Accuracy:
-
Enter Voltage Calibration Mode: Long press the "SW" button while displaying the output voltage until the screen starts flashing.
-
Adjust Voltage:
-
Short press the "ON" button to decrease the value.
-
Short press the "SW" button to increase the value.
-
-
Save Settings: Long press the "SW" button again to save and exit calibration mode.
Calibrate Output Current Accuracy:
-
Enter Current Calibration Mode: Long press the "SW" button while displaying the output current until the screen starts flashing.
-
Adjust Current:
-
Short press the "ON" button to decrease the value.
-
Short press the "SW" button to increase the value.
-
-
Save Settings: Long press the "SW" button again to save and exit calibration mode.
Note: The higher the current, the more accurate the calibration. The module cannot display current if the output is less than 10-30mA.
