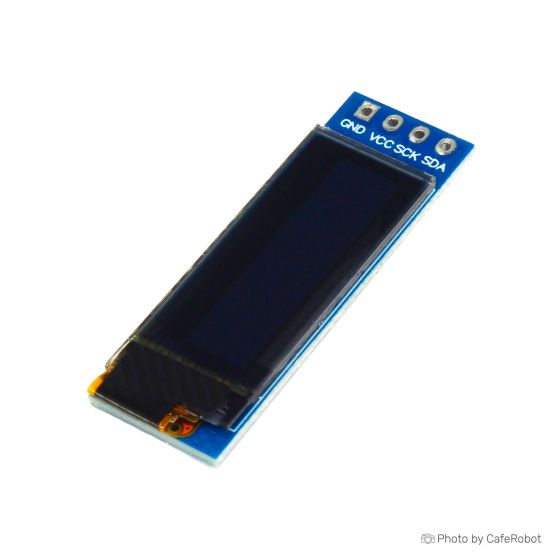

ماژول نمایشگر OLED تک رنگ 0.91 اینچ دارای ارتباط I2C

[LCD-01-102]
11 نفر از خریداران، این کالا را پیشنهاد کرده اند
گارانتی اصالت و سلامت فیزیکی کالا جزئیات
30 هزار تومان تخفیف اولین خرید با کد HELLO (حداقل خرید 300 هزار تومان)
موجودی: موجود نیست
کد انبار
LCD-01-102
تاریخ تقریبی موجودی:5 اسفند 1403
محصولات مرتبط

ماژول نمایشگر OLED 0.91 اینچ یک نمایشگر ماتریس پسیو تک‌رنگ با رزولوشن 128x32 پیکسل و رنگ سفید است که توسط تراشه درایور SSD1306 کنترل می‌شود. فناوری OLED (دیودهای نوری ارگانیک) یک فناوری تابش نور مسطح است که با قرار دادن لایه‌های نازک آلی بین دو رسانا، روشنایی ایجاد می‌کند. نمایشگرهای OLED به دلیل عدم نیاز به نور پس‌زمینه، دارای ضخامت کمتر، وضوح بیشتر، کنتراست بالاتر، زاویه دید وسیع‌تر و مصرف انرژی کمتری نسبت به LCD‌ها هستند. این ماژول با سطح ولتاژ TTL بین 3 تا 5 ولت DC کار می‌کند و دارای رابط I2C برای اتصال به بردهای خارجی مانند آردوینو است. از این نمایشگر کوچک می‌توان در دستگاه‌های پوشیدنی، پخش‌کننده‌های MP3، دستگاه‌های قابل حمل، لوازم شخصی، دستگاه‌های بهداشتی هوشمند و سایر کاربردهای مشابه استفاده کرد.

مشخصات فنی ماژول نمایشگر OLED تک رنگ 0.91 اینچ دارای ارتباط I2C

  • ابعاد: 0.91 اینچ
  • رزولوشن: 128x32 پیکسل
  • رابط: I2C
  • تراشه درایور: SSD1306
  • رنگ نور: سفید
  • ولتاژ کاری: 3.3 ~ 5 ولت DC
  • تعداد پین: 4 پین
  • ابعاد کلی: 38x12 میلی‌متر

ویژگی‌های کلیدی ماژول نمایشگر OLED تک رنگ 0.91 اینچ دارای ارتباط I2C

  • مصرف انرژی کم: به دلیل عدم نیاز به نور پس‌زمینه و ساختار COG.
  • نمایشگر با کیفیت بالا: نقطه‌های روشن و واضح، متون کوچک به راحتی خوانا.
  • ابعاد کوچک و وزن سبک: ایده‌آل برای دستگاه‌های قابل حمل و پوشیدنی.
  • سرعت پاسخگویی بالا: سریع‌تر از سایر نمایشگرهای LCD.

پین‌های ماژول نمایشگر OLED تک رنگ 0.91 اینچ دارای ارتباط I2C

  • GND: زمین
  • VCC: 3.3 ~ 5 ولت DC
  • SCL: خط ساعت
  • SDA: خط داده

این ماژول OLED گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی کوچک است که به نمایش اطلاعات با کیفیت بالا و مصرف کم انرژی نیاز دارند.

0.91 OLED Display Board is a 0.91 inches with a resolution of the 128x32 pixel, mono-color (White) passive matrix micro OLED display, which is controlled by SSD1306 display driver chip. OLED (Organic Light Emitting Diodes) is a flat light emitting technology, which is developed by placing a series of organic thin films between two conductors. By applying electricity, a bright light starts emitting. Because of not requiring a backlight and their structure nature, OLED displays are thinner, clearer, brighter, higher contrast, wider viewing angles, and more efficient than other LCDs and displays. This display series utilizes a COG structure, which is ultra-thin and no need any backlight elimination. So it is a lightweight and low power consumption LCD. Their response time is faster than other LCDs. Their future technology wants to make them more transparent, flexible, foldable and even rollable and stretchable.

This LCD is supplied with a digital voltage, 3V up to 5V DC, and interfaces with external Arduino boards through the I2C interface. Also, OLED displays have the best image quality ever, which the bright and crisp dots can easily be seen and any tiny fonts truly readable, thus this tiny display can be used in wearable devices, mp3 players, portable devices, personal care appliances, voice recorder pens, smart health devices, etc.

Features of 0.91inch 128x32 I2C OLED Display Module - One Color:

  • Driver IC: SSD1306
  • Size: 0.91 inch OLED
  • Resolution: 128 x 32 Pixel
  • Interface: I2C
  • Display Color: white
  • Pin number: 4 Pin
  • Dimension: 38mm x 12mm

Pin Description of 0.91inch 128x32 I2C OLED Display Module - One Color

  • GND: Power Ground
  • VCC: 3.3 ~ 5 VDC
  • SCL: Clock line
  • SDA: Data Line
Write Your Own Review
تنها کاربرانی که ثبت نام کرده اند می توانند دیدگاه خود را بنویسند. لطفا وارد شوید یا یک حساب کاربری ایجاد کنید
پرسش و پاسخ
سلام آیا قابل استفاده با برد esp 32 و زبان میکروپایتون هست؟

با سلام. میکروکنترلرهای ESP32، با زبان میکروپایتون سازگار است. بنابراین، هر ماژولی را می توانید با این زبان برنامه نویسی و با برد ESP32 راه اندازی کنید. اما مساله اساسی، وجود کتابخانه آماده برای آن است. عدم وجود کتابخانه، حجم کار شما را چند برابر بیشتر می کند. باید در اینترنت جستجو کنید که برای آی سی درایور به کار رفته در این ماژول نمایشگر، آیا کتابخانه ای به زبان میکروپایتون نوشته شده است یا خیر. البته میکروپایتون تا حدی با کد زبان سی آشنا است ولی ما این کار را تست نکردیم.

سلام . چطوری می تونم آدرس ماژول رو عوض کنم ؟ می خوام چند تا از این ماژول ها رو با یک میکرو راه اندازی کنم . با تشکر

با سلام. دیتاشیت این ماژول در قسمت آموزش قرار داده شده است. اگر رجیستر پسورد و آدرس ماژول را بتوانید پیدا کنید، میتوانید آدرس I2C را تغییر دهید.

چه جوری میشه سالم بودنش رو تست کنم چون یه برنامه بهش دادم روشن نشد ؟؟

با سلام. مطابق آموزش قرار گرفته در سایت راه اندازی کنید. اگر راه اندازی نشد با پشتیبانی تماس بگیرید.

سلام ببخشید با میکرو های سری STM هم قابل راه اندازی هست؟

با سلام بله می‌توان

درود. فرق این ماژول با کد انبار: LCD-01-123 در چیه؟؟

با سلام در جنس و کیفیت و شرکت تولید کننده آنها

سلام. اگر تصویری از نمای حالت روشن نمایشگر دارید، محبت فرمایید.

با سلام برای دریافت فیلم راه اندازی این محصول به شماره تلگرام و یا واتس آپ زیر پیام دهید : 09018271829

جریان مصرفی این ماژول چقدر است؟

با سلام جدول جریان کشی تمامی مدل های نمایشگر های OLED در سایت زیر آماده است https://bitbanksoftware.blogspot.com/2019/06/how-much-current-do-oled-displays-use.html
