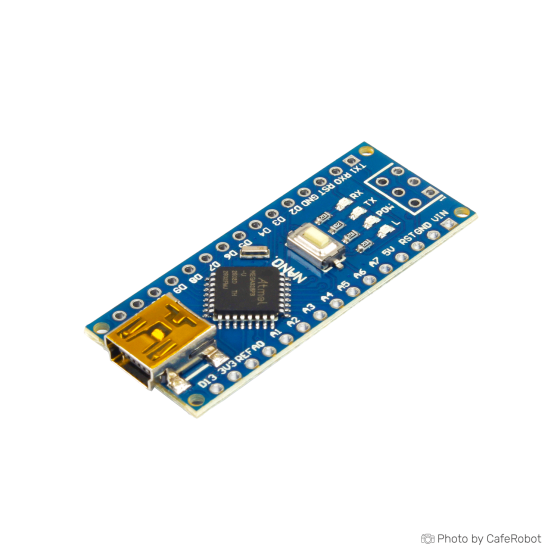

برد آردوینو نانو Arduino Nano CH340 با رابط مینی USB

[ARD-01-019]
امتیاز:
91 % of 100
16 نفر از خریداران، این کالا را پیشنهاد کرده اند
قیمت های پلکانی:
  • +50 1 % ‎164٬900 تومان
  • +100 3 % ‎162٬500 تومان
  • +300 4 % ‎160٬100 تومان
  • +500 6 % ‎157٬800 تومان
گارانتی اصالت و سلامت فیزیکی کالا جزئیات
30 هزار تومان تخفیف اولین خرید با کد HELLO (حداقل خرید 300 هزار تومان)
موجودی: 159 عدد
کد انبار
ARD-01-019
ارسال با پست پیشتاز اگر تا دیگر خرید کنید. رایگان برای ۱+ میلیون تومان
با پیک فوری اگر تا دیگر خرید کنید. ویژه تهران
سایر روش ها
‎167٬000 تومان
محصولات مرتبط

برد آردوینو نانو CH340G یک برد کوچک و کامل است که شباهت زیادی به برد آردوینو نانو اصلی دارد، با این تفاوت که از آی‌سی CH340G به‌جای FT232 برای تبدیل UART به USB استفاده می‌کند. این تغییر باعث شده تا برای استفاده از این برد، ابتدا باید درایور CH340 بر روی سیستم نصب شود. این برد با میکروکنترلر ATmega328 ساخته شده و عملکردی شبیه به برد آردوینو Uno دارد، اما با اندازه کوچکتر و طراحی که به‌راحتی بر روی برد بورد قرار می‌گیرد.

این برد به دلیل اندازه کوچک، وزن کم و قابلیت استفاده از پورت مینی USB به جای USB استاندارد، گزینه‌ای مناسب برای پروژه‌های رباتیک، ربات‌های پرنده و ماشین‌های کوچک است. به دلیل قیمت ارزان و ابعاد کوچک، می‌توان از آن در محصولات نهایی و تولیدات تجاری نیز استفاده کرد.

مشخصات فنی برد آردوینو نانو Arduino Nano CH340 با رابط مینی USB

  • میکروکنترلر: ATmega328
  • ولتاژ کاری: 5 ولت
  • ولتاژ ورودی: 7 تا 12 ولت (بهترین ولتاژ کمتر از 9 ولت)
  • پین‌های دیجیتال ورودی/خروجی: 14 عدد (6 عدد PWM)
  • پین‌های آنالوگ ورودی: 8 عدد
  • جریان مجاز برای هر پین: 40 میلی‌آمپر
  • حافظه فلش: 32 کیلوبایت (2 کیلوبایت استفاده شده توسط Bootloader)
  • SRAM: 2 کیلوبایت
  • EEPROM: 1 کیلوبایت
  • فرکانس کاری: 16 مگاهرتز
  • نوع پورت USB: Mini-B USB
  • تراشه تبدیل USB به سریال: CH340G

کاربردهای برد آردوینو نانو Arduino Nano CH340 با رابط مینی USB

  • ساخت انواع پروژه‌های پردازشی با فرکانس پایین
  • راه‌اندازی انواع سنسورها و ماژول‌ها
  • قابل استفاده در محصول نهایی
  • ربات‌های پرنده و سایر ربات‌ها و ماشین‌های کوچک

ویژگی‌های کلیدی برد آردوینو نانو Arduino Nano CH340 با رابط مینی USB

  • درایور USB سریال CH340: به‌عنوان جایگزین مقرون‌به‌صرفه برای تراشه FT232
  • LEDهای نمایش وضعیت: LED قرمز (Power OK)، LED سبز (TX و RX) و LED سبز (L)
  • پشتیبانی از Breadboard: طراحی استاندارد با فاصله 2.54 میلی‌متر بین پین‌ها
  • پورت ICSP: برای برنامه‌ریزی و ارتباط سریال
  • سایز کوچک: مناسب برای پروژه‌هایی که به فضای کمتری نیاز دارند

برد آردوینو نانو CH340 یک انتخاب عالی برای افرادی است که به دنبال یک راه‌حل کوچک، قابل‌اعتماد و اقتصادی برای پروژه‌های الکترونیکی خود هستند.

NANO V3 based on the ATmega328 microcontrollers has a small size and can be used together with model boards for solderless wiring (breadboard). It has the similar structure with Arduino Uno/Duemilanove, but different size and with additional Analog In A6, A7. To reduce the size, components are mounted on both sides of the PCB. The board uses a chip CH340G as converter UART-USB. Chip CH340G - is a budget solution. With an operating frequency in 12Mhz, yields a stable result of a data interchange.

NANO V3 can be powered via microUSB-port (up to 500mA).

Features

USB serial CH340 driver

Power OK red LED, green (TX), green (RX) and green (L) LED

Improved 5V voltage sources, more powerful disk capacity

Mini-B USB for programming and serial monitor

Surface-Mount ICSP header

Standard 2.54 mm distance DIP (breadboard friendly)

Microcontroller: ATmega328

Operating Voltage (logic level): 5V

Input Voltage (recommended): 7-12 V

Digital I / O Pins: 14 (or which 6 provide PWM output)

Analog Input Pins: 8

DC Current per I / O Pin: 40 mA

Flash Memory: 32 KB (ATmega328) or which 2 KB used by bootloader

SRAM: 2 KB (ATmega328)

EEPROM: 1 KB (ATmega328)

Clock Speed: 16 MHz
