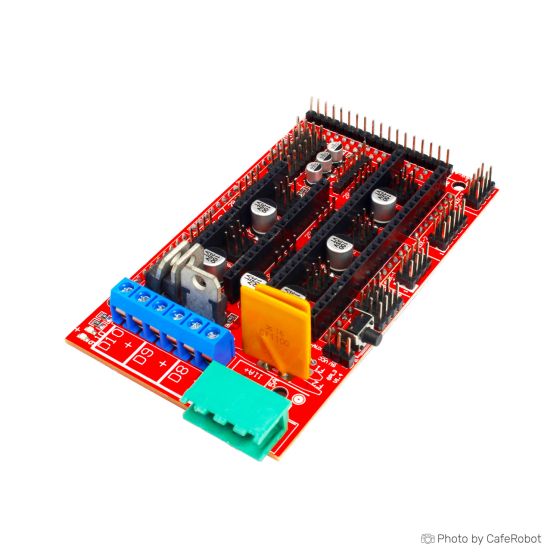

کنترلر پرینتر سه بعدی - RAMPS ورژن 1.4 - RepRap

برد RAMPS 1.4 (RepRap Arduino Mega Pololu Shield) یک شیلد توسعه دهنده برای Arduino Mega 2560 است که به منظور ساخت و کنترل پرینترهای سه‌بعدی و CNCهای سه محوره طراحی شده است. این برد با ارائه قابلیت‌های پیشرفته، به کاربران امکان می‌دهد تا با ترکیب آن با برد Arduino Mega یک سیستم کنترل کامل و قابل تنظیم برای دستگاه‌های خود ایجاد کنند. RAMPS 1.4 می‌تواند تا پنج استپر موتور را مدیریت کند و با افزودن بردهای توسعه، امکان پشتیبانی از موتورهای بیشتر نیز فراهم می‌شود.

مشخصات فنی برد کنترلر پرینتر سه بعدی RAMPS ورژن 1.4

• ارتباط با برد Arduino MEGA 2560: اتصال مستقیم و کنترل از طریق Arduino Mega.
• پشتیبانی از موتورهای استپر: دارای 5 خروجی مستقل برای درایورهای استپر موتور (3 محور و 2 اکسترودر).
• سازگاری با درایورهای استپر: Pololu A4988، DRV8825 و سایر درایورها.
• پشتیبانی از دو موتور محور Z: قابلیت کنترل دو موتور به صورت همزمان برای محور Z.
• ورودی‌ها و خروجی‌ها:
  • 6 ورودی سوییچ محدود (Endstop).
  • 3 ورودی ترمیستور برای اندازه‌گیری دما.
  • 3 خروجی ماسفت PWM با فیوزهای 5 آمپری و 11 آمپری قابل ریست.
• پشتیبانی از توسعه و افزونه‌ها: امکان اتصال صفحه نمایش LCD، سرووها، فن‌ها و توسعه دهنده‌ها.
• اتصال SPI و I2C: برای گسترش کاربری و اتصال به سنسورها و دیگر ماژول‌ها.
• مدار حفاظتی: فیوزهای 5A و 11A برای حفاظت از قطعات در برابر بار اضافی.

کاربردهای برد کنترلر پرینتر سه بعدی RAMPS ورژن 1.4

• پرینترهای سه‌بعدی: کنترل کامل دستگاه و تنظیمات اکسترودرها و محورهای حرکتی.
• CNCهای سه محوره: مدیریت حرکات دقیق و عملکرد محورهای مختلف.

نکات مهم:

1. استفاده از هیت سینک مناسب برای ماسفت‌ها جهت جلوگیری از گرم شدن بیش از حد.
2. ایجاد تهویه مناسب برای جلوگیری از آسیب‌دیدگی برد کنترلر.

برد RAMPS 1.4 با فراهم آوردن تمامی امکانات مورد نیاز برای کنترل دقیق و کارآمد، انتخابی ایده‌آل برای پروژه‌های پرینتر سه بعدی و دستگاه‌های CNC است.
