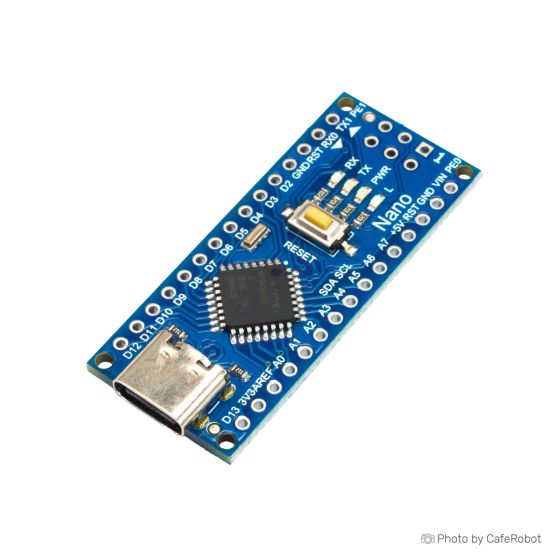

برد آردوینو نانو Arduino Nano CH340 با رابط USB Type-C

برد Arduino Nano CH340G شباهت زیادی به بردهای آردوینو نانو اصلی دارد، با این تفاوت که از آی سی CH340G به‌جای FT232 برای ارتباط USB استفاده می‌کند که نیازمند نصب درایور CH340G بر روی سیستم است. این برد بر پایه میکروکنترلر ATmega328 ساخته شده و از نظر عملکرد مشابه برد آردوینو Uno است اما به دلیل ابعاد کوچکتر به‌راحتی بر روی بردبورد قرار می‌گیرد. طراحی کوچک و سبک آن با استفاده از قطعات SMD و رابط USB Type-C آن را برای پروژه‌های پروازی و رباتیک بسیار مناسب ساخته است.

مشخصات فنی برد آردوینو نانو Arduino Nano CH340 با رابط USB Type-C

• میکروکنترلر: ATmega328P
• سرعت پردازش: 16MHz
• حافظه فلش: 32KB برای ذخیره برنامه
• حافظه RAM: 2KB
• پین‌های دیجیتال I/O: 14 عدد (6 تا PWM)
• پین‌های ورودی آنالوگ: 8 عدد
• رابط ارتباطی: USB Type-C با آی سی CH340G
• ولتاژ کاری: 5 ولت
• ولتاژ ورودی: 7 تا 12 ولت (بهترین کمتر از 9 ولت)
• جریان مجاز برای هر پایه: 40 میلی‌آمپر
• ابعاد برد: 17.8x43.2 میلی‌متر
• وزن: حدود 6 گرم

ویژگی‌های برد آردوینو نانو Arduino Nano CH340 با رابط USB Type-C

• میکروکنترلر ATmega328P: برد دارای میکروکنترلر محبوب ATmega328P بوده که برای پروژه‌های سیستم‌های نهفته و الکترونیکی مناسب است.
• اتصال USB Type-C: کانکتور Type-C راه‌حلی کوچک و بازگشتی برای تأمین برق و انتقال داده از طریق تراشه CH340G ارائه می‌دهد.
• کوچک و سازگار با بردبورد: طراحی کوچک و چینش پین‌ها، آن را برای نمونه‌سازی و پروژه‌های فشرده مناسب می‌سازد.
• پشتیبانی از Arduino IDE: سازگار با نرم‌افزار Arduino IDE و کتابخانه‌های نرم‌افزاری مرتبط.

نکات استفاده از برد آردوینو نانو Arduino Nano CH340 با رابط USB Type-C

• برد Nano CH340G را می‌توان برای پروژه‌های سازگار با آردوینو، اتصال سنسورها، رباتیک و دیگر پروژه‌ها استفاده کرد. از نرم‌افزار Arduino IDE و کتابخانه‌های نرم‌افزاری برای برنامه‌نویسی برد استفاده کنید.

The Nano CH340G Development Board with Type C connector is a compact microcontroller board designed for embedded systems and electronics projects. This board features the CH340G USB-to-serial chip for communication with a computer and a USB Type-C connector for power and data transfer. It is based on the ATmega328P microcontroller and is compatible with the Arduino Nano, making it suitable for programming and interfacing with a wide range of sensors, actuators, and components.

Specificatoins of Nano CH340G Development Board - Type C USB (Arduino Compatible):

• Microcontroller: ATmega328P
• Clock Speed: 16MHz
• Flash Memory: 32KB for program storage
• RAM: 2KB
• Digital I/O Pins: 14
• Analog Input Pins: 8
• Communication: USB Type-C connector with CH340G USB-to-serial chip
• Power Supply: USB Type-C or external power source (5V)
• Compatible with Arduino IDE and software libraries

Features of Nano CH340G Development Board - Type C USB (Arduino Compatible):

• ATmega328P Microcontroller: The board features the popular ATmega328P microcontroller, known for its compatibility with Arduino and its versatility in embedded systems projects.
• USB Type-C Connectivity: The Type-C connector provides a reversible and compact solution for both power supply and serial communication with the CH340G USB-to-serial chip.
• Compact and Breadboard-Friendly: The board's compact form factor and pin arrangement make it suitable for breadboard prototyping and compact projects.
• Usage Tip:
• Use the Nano CH340G Development Board for Arduino-compatible projects, sensor interfacing, robotics, and more. Utilize the Arduino IDE and software libraries to program the board.
• Caution:
• Ensure proper voltage levels and polarity when connecting external components. Be cautious when working with electronics to avoid static discharge and mishandling. Follow safety guidelines when using external power sources and connecting to computers.
